フランジ付きバルブは取り外し可能な配管システムの根幹です

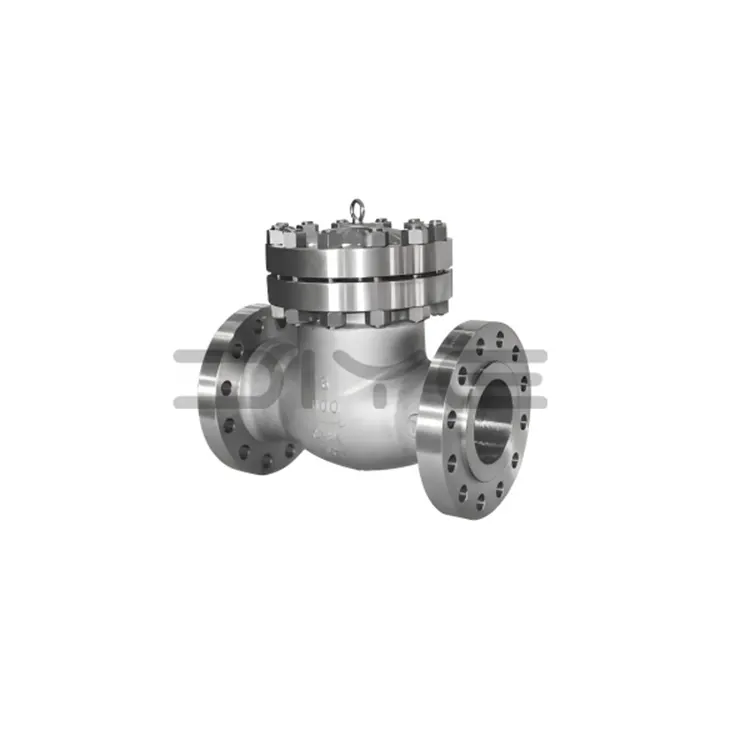

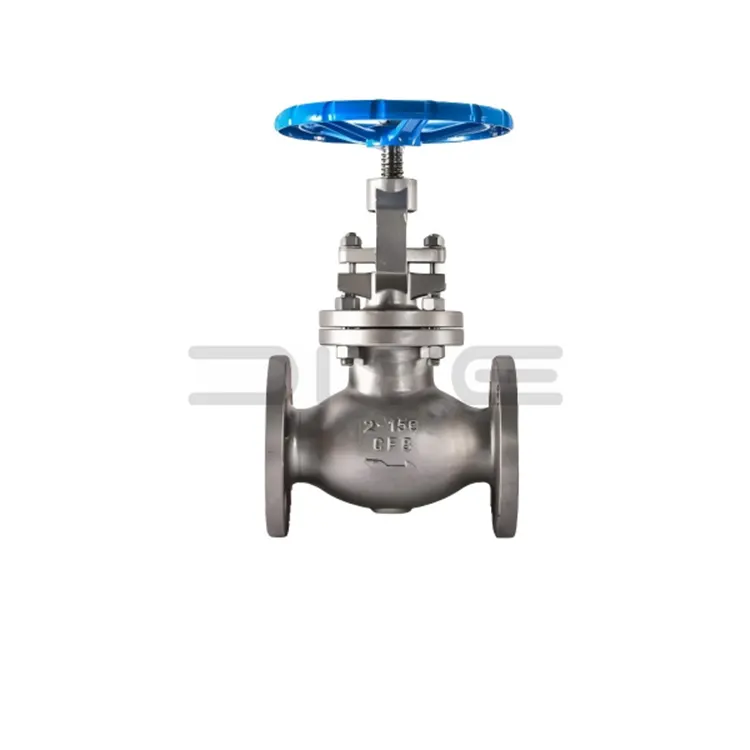

その間 "フランジバルブ" 初心者はよく混乱しますが、これは内部機構そのものではなく、バルブの接続タイプを指すことを理解することが重要です。フランジ バルブとは、端に一体化されたフランジを備えた、ゲート、グローブ、ボール、チェック バルブなどのバルブのことです。これらのフランジは、バルブをパイプ、ポンプ、またはタンクの相フランジに直接ボルトで固定できるようにする、ドリル穴のある突き出たリムです。

このボルト締め構成は、ねじ切りまたは溶接端に比べて明確な利点をもたらします。主な利点はアクセシビリティです。製油所や発電所などの重工業環境では、機器の定期的なメンテナンスと交換が必要です。フランジ接続により、メンテナンス作業員はパイプを切断したり永久溶接を妨げたりすることなく、バルブのボルトを外してラインからスライドさせることができます。

高圧下で漏れのないシールを確保するために、ボルトを締める前に 2 つのフランジ面の間にガスケットが挟まれます。システムの圧力要件に応じて、レイズドフェイス (RF) やリングタイプジョイント (RTJ) などのさまざまなフランジ面タイプが使用されます。本質的に、フランジ バルブはモジュール式コンポーネントとして機能し、複雑で一か八かの配管ネットワークの構築と維持に必要な柔軟性を提供します。
