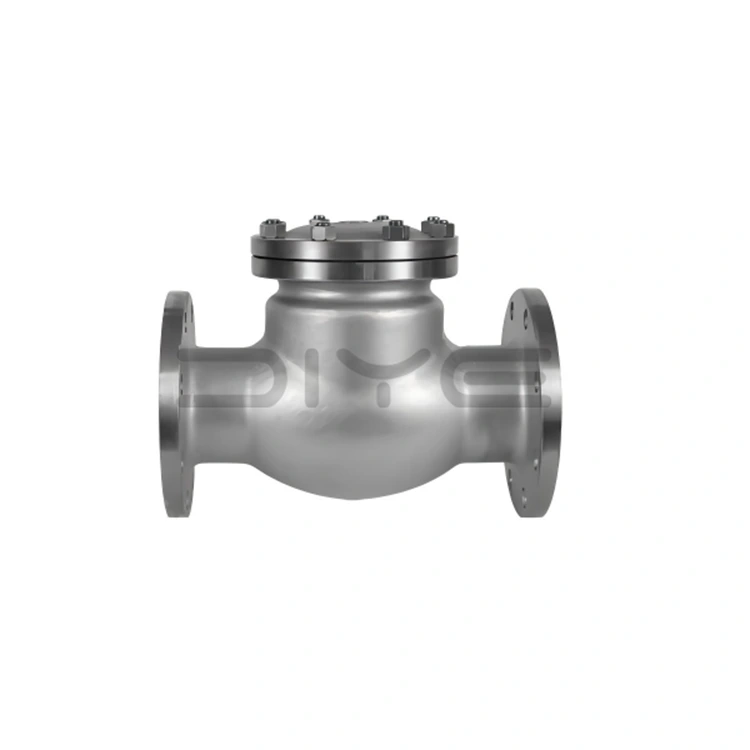

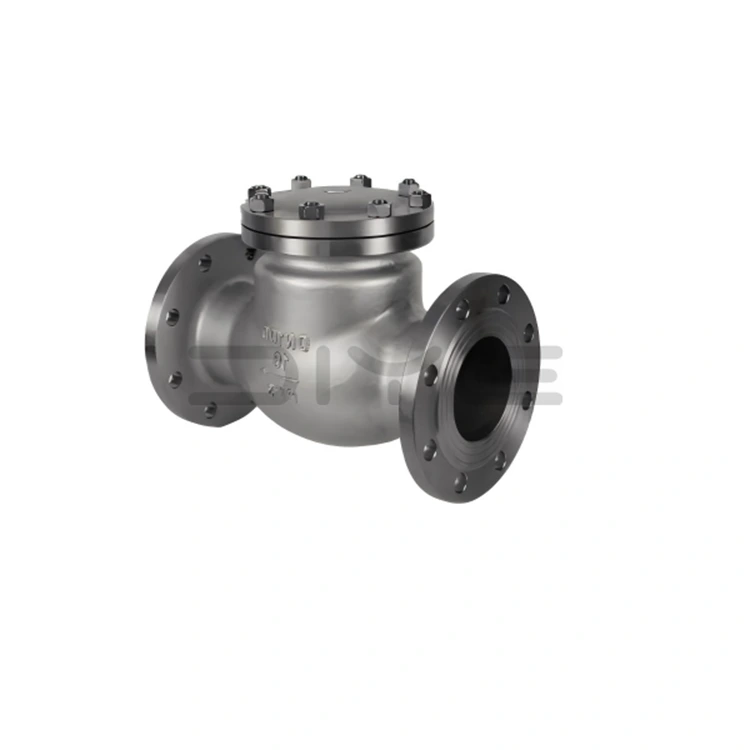

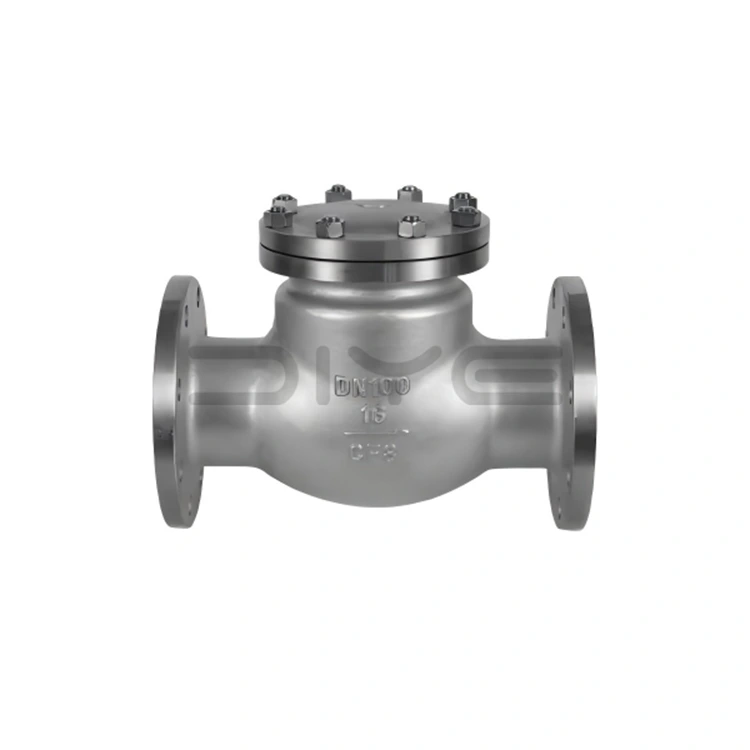

DINスイングフランジ逆止弁

DIYE DIN スイング フランジ逆止弁は、DIN 3356、DIN 3202、DIN EN 1092-1 などのドイツの中核規格に完全に準拠する精密設計の自動バルブです。バルブは媒体の圧力に基づいて自律的に動作するため、外部アクチュエーターは必要ありません。これらは、逆流による壊滅的な結果を防ぎ、重要なパイプライン インフラストラクチャを保護する、信頼性の高いメンテナンス不要のメカニズムを提供します。

動作原理と主な機能

1. 自動運転

DIN スイング フランジ逆止弁のバルブ ディスクは、順方向に流れる媒体の圧力下で自由に開きます。システムが停止、減圧、または逆流傾向に陥った場合、バルブディスクは自重と逆流の背圧によって瞬時に閉じます。

2. コア保護機能

・逆流防止：しっかりとしたシールを形成し、媒体の逆流を防ぎます。

- ウォーターハンマー軽減: 油圧衝撃を吸収し、パイプラインや機器にかかる圧力を大幅に軽減します。

- システム保護: ポンプ、コンプレッサー、圧力容器、熱交換器を逆圧衝撃による損傷から保護します。

設計上の特徴と技術的パラメータ

1 接続方法と規格

DIN 標準フランジ接続を使用し、設置とメンテナンスを簡素化します。構造長さは DIN 3202 規格に厳密に準拠しています。

2 幅広い応用性と汎用性

DIN スイング フランジ逆止弁は、DN15 から DN1000 までの直径の全範囲をカバーします。圧力定格には PN10、PN16、PN25、PN40、PN63、PN100 があり、低圧配管ネットワークから高圧産業プロセス システムまでの多様なニーズに対応します。

3 優れた構造

慎重に設計された流路により圧力損失が最小限に抑えられます。高精度のシール面により、圧力変動やさまざまな媒体条件下でも、しっかりとした信頼性の高いシールが保証されます。

4. メディアの互換性

水、蒸気、石油製品、各種酸性、アルカリ性、腐食性媒体に適しています。

アプリケーションシナリオと市場範囲

当社の DIN スイング フランジ逆止弁は、ヨーロッパおよび世界中のドイツ標準配管システムで推奨されている製品であり、次のような要求の厳しいいくつかの業界で安定した一方向流量制御を保証します。

1. 石油化学および化学加工産業

2. 発電産業（火力発電、原子力）

3. 冶金および鉱業

4. 都市給排水事業

5. HVAC、ガス、海洋工学

6. 国際欧州標準輸出エンジニアリングプロジェクト

製造と品質保証

1. 専門的な資格と経験：業界の深い専門知識を活用して、DIYE VALVE はすべての DIN 逆止弁仕様の量産を実現し、安定した信頼できる品質を保証します。

2. 権威ある規格への準拠: すべてのバルブはドイツの標準材料、精密鍛造プロセスを使用し、厳格な圧力テストを受けています。

3.完全性保証：当社はすべての注文に対して完全な材料試験レポート（MTR）と工場圧力試験データを提供し、プロセス全体を通じて完全なトレーサビリティとコンプライアンスを保証します。

4.カスタマイズされたソリューション：標準製品に加えて、当社は特殊な材料と非標準サイズを使用したカスタマイズされたバルブサービスを専門的に提供し、複雑なヨーロッパおよび国際的なエンジニアリングプロジェクトにワンストップ供給ソリューションを提供します。

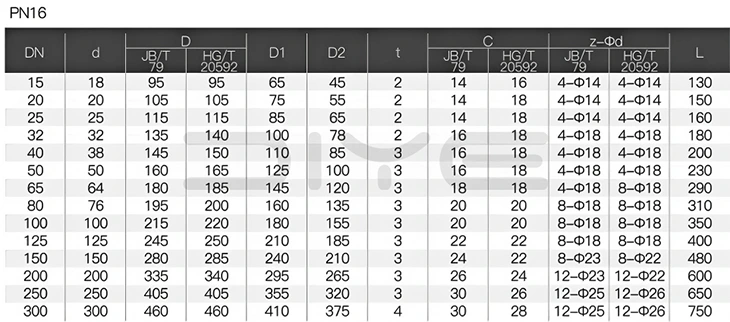

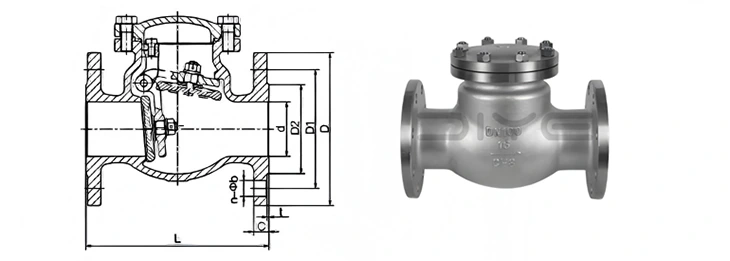

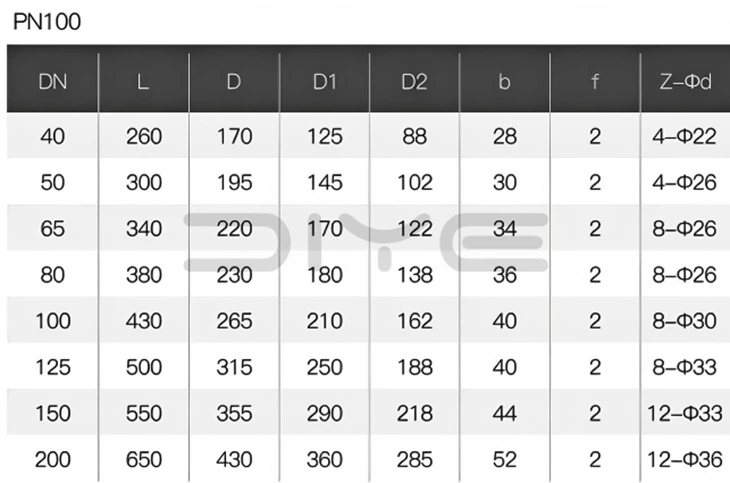

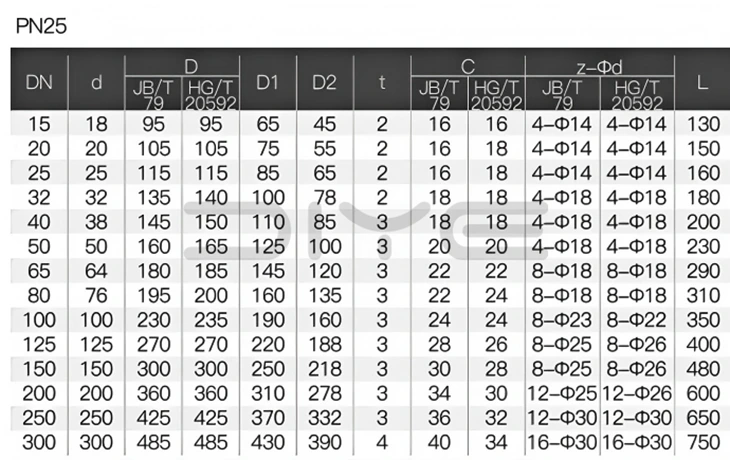

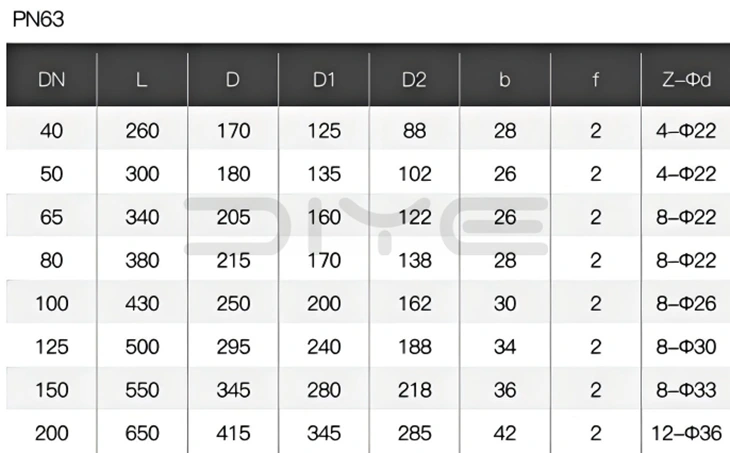

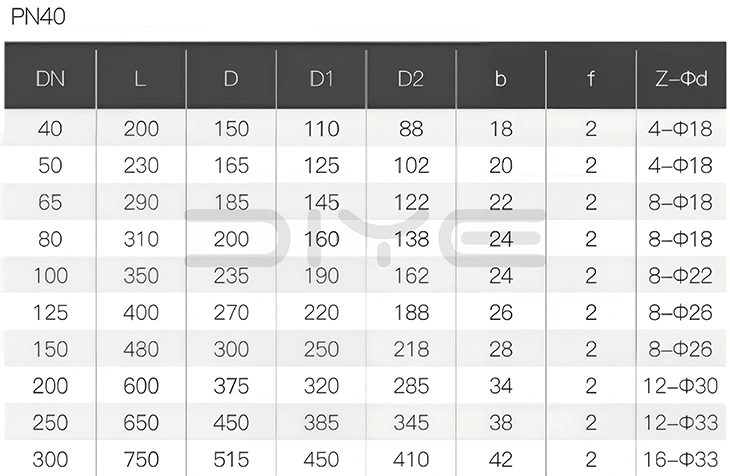

技術図面

よくある質問

質問：DINスイングフランジチェックバルブはどのような中心規格に準拠していますか?

A： 主に DIN 3205、DIN 3206、DIN 3207、DIN 3351、および DIN 3352 に従います。フランジ接続については、DIN EN 1090 / DIN EN 1091 / DIN EN 1092 を実装し、ドイツの標準パイプライン、フランジ、およびガスケットとの完全な一致と互換性を保証します。

質問：フランジ型チェックバルブを取り付ける際の注意点は何ですか?

A： バルブ本体の流れ方向矢印を確認し、媒体の流れ方向に従って確実に設置してください。逆に取り付けると完全に流れが遮断されチェック機能が失われます。

質問：フランジ型逆止弁で常に異音や振動が発生するのはなぜですか？

A： エルボ付近への取り付け、過大な流速、弁体のストップへの衝撃などが主な原因です。直管断面を増やすか、スロークローズ構造に変更するか、管路の流速を調整することをお勧めします。

質問：ドイツ標準 DIN 逆止弁のフルセットを提供できますか?

A： Diye はソースメーカーとして、あらゆるサイズの DIN スイング フランジ逆止弁を製造しています。当社では、ドイツの規格に従って機械加工、圧力テスト、マーキングを厳密に行っています。当社は、材料レポートと工場圧力試験データの完全なセットを提供し、特殊な口径と特殊な材料のカスタマイズをサポートします。
