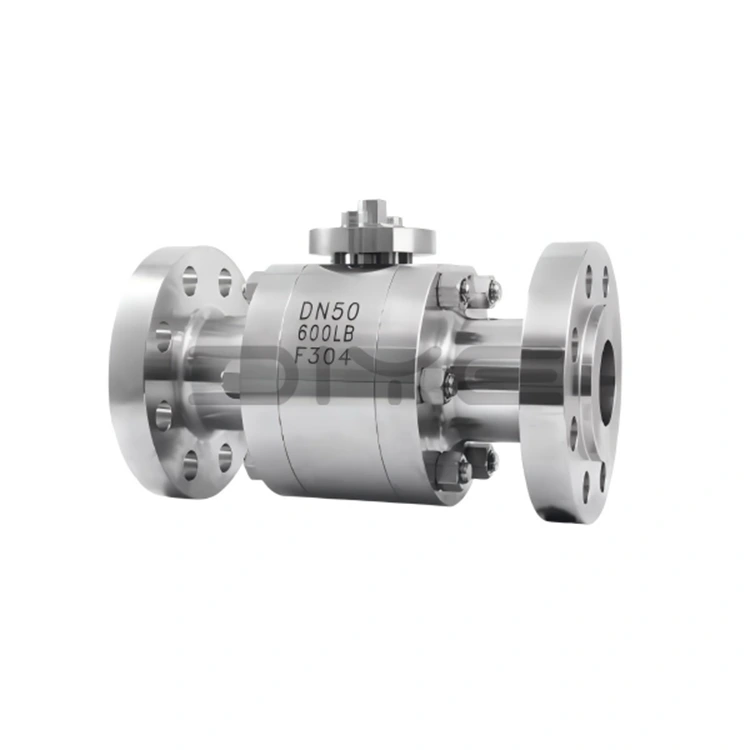

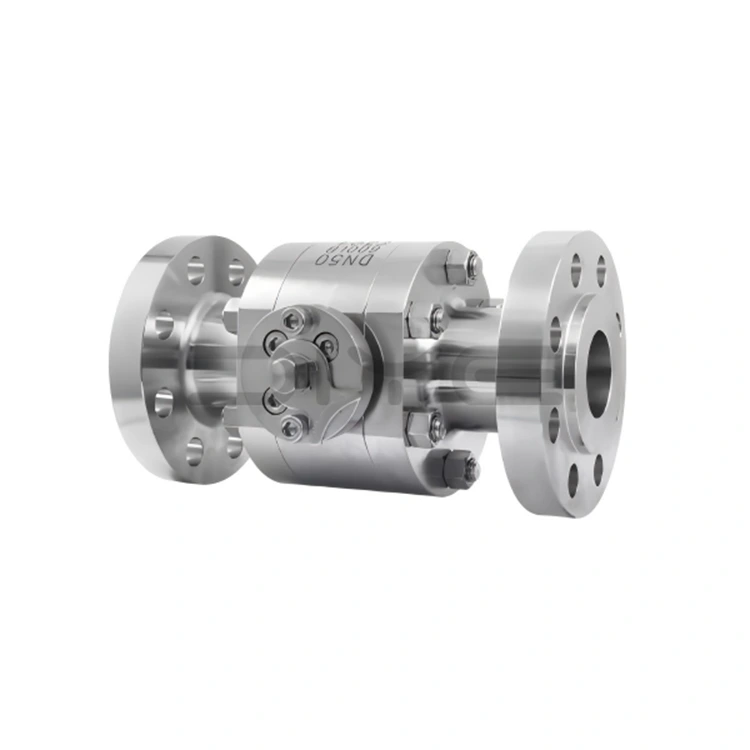

鍛造鋼製高圧フランジ型ボールバルブ

DIYE VALVE の鍛造鋼製高圧フランジ型ボールバルブ シリーズは、製品性能が世界的なエンジニアリング ニーズを満たすことを保証するために、複数の国内および国際規格に厳密に従って設計、製造、テストされています。

- 設計および製造規格: GB/T 12237、API 608、ISO 17292、EN 1983:2013

・フランジ接続規格：JB/T79.1～79.4、ANSI B16.5、GB/T 9113

- 構造長さ規格: ASME B16.10

- 試験規格: GB/T 13927、ISO 5208

標準呼び径：DN10～DN300（1/4インチ～12インチ）、圧力定格：クラス150～クラス600（PN10～PN100）。 2500LB や PN400 などのカスタム高圧非標準仕様も利用可能で、さまざまな高圧パイプライン要件に適応するために、顧客の図面に従って呼び径を調整できます。

製品の主な利点

1. 高品質の鍛造素材、安定した性能

鍛造鋼製高圧フランジ型ボールバルブの主材料は高品質の鍛造鋼であり、特に次のようなさまざまな過酷な作業条件に適しています。

- 炭素鋼鍛造品 (WCB/A216-WCB): 構造強度が高く、従来の非腐食性高圧条件 (通常の産業用石油およびガスパイプラインなど) に適しています。

- ステンレス鋼鍛造品 (F304/F316L): 304 材質は軽度の腐食に耐性があり、一般的な高圧化学薬品、水処理、その他の条件に適しています。モリブデンを添加した 316L 材は耐食性と耐酸化性を大幅に向上させ、酸、アルカリ、硫黄含有媒体、海水などの腐食性の高い環境に適しています。高圧腐食条件下での寿命は通常の炭素鋼ボールバルブの3～5倍です。

- 特殊鋼鍛造品 (35CrMoA など): 超高圧および特殊な作業条件向けにカスタマイズされており、信頼性の高い材料サポートを提供します。

2. 安全性と耐久性に優れた高性能アクセサリ

鍛造鋼製高圧フランジ型ボールバルブのすべてのアクセサリは高圧専用の材料で作られており、バルブの全体的な安定性と安全性が確保されています。

・バルブステム：2Cr13/A246-416などの耐摩耗性、耐食性に優れた鍛造品を使用し、窒化表面処理を施しており、ねじれ強度に優れています。バックシール構造による底付け設計により、バルブステムの脱落や媒体の漏れを防ぎます。

・ボルト：35CrMoA/A193-B7の高圧専用ボルトを使用し、高強度で緩みにくく、高圧条件に適しています。

・シール：PTFE、PPL、フッ素ゴムなどの高圧専用材質を使用。一部機種はメタルハードシール＋弾性補助シールの三重構造を採用しており、圧力が高いほどシールが強くなり、双方向のゼロリークを実現し、API 6D「ゼロリーク」規格を満たしています。

3. 科学的構造、幅広い適応性

動作条件に基づいてターゲットを絞った構造設計を採用した鍛造鋼製高圧フランジ型ボールバルブは、さまざまなシナリオに適しています。

- フローティングボール構造: 小径バルブに適しており、中圧を利用してボールとバルブシートの間にしっかりとフィットします。シンプルな構造で確実なシールが可能です。

・固定ボール構造：大口径バルブに最適。ボールは上下のシャフトで支持されており、開閉時のオフセットを防止し、作動トルクを低減し、高圧下での頻繁な運転に適し、バルブステムの摩耗を軽減します。

・帯電防止・耐火設計：一部機種に搭載。帯電防止設計により静電気の火花が防止され、耐火設計によりシールが燃え尽きた後に金属同士の接触による一時的なシールが可能となり、可燃性および爆発性の高圧条件に適しています。

私たちの取り組み

中国の専門メーカーおよびサプライヤーとして、DIYE VALVE は「品質第一、顧客至上主義」の哲学を遵守しています。当社の工場には完全な生産およびテストシステムがあり、製品の品質を保証するためにプロセス全体にわたって厳格に管理されています。また、専門的な技術サポートやアフターサービスも提供しており、グローバルパートナーと長期的かつ安定した協力関係を確立しています。

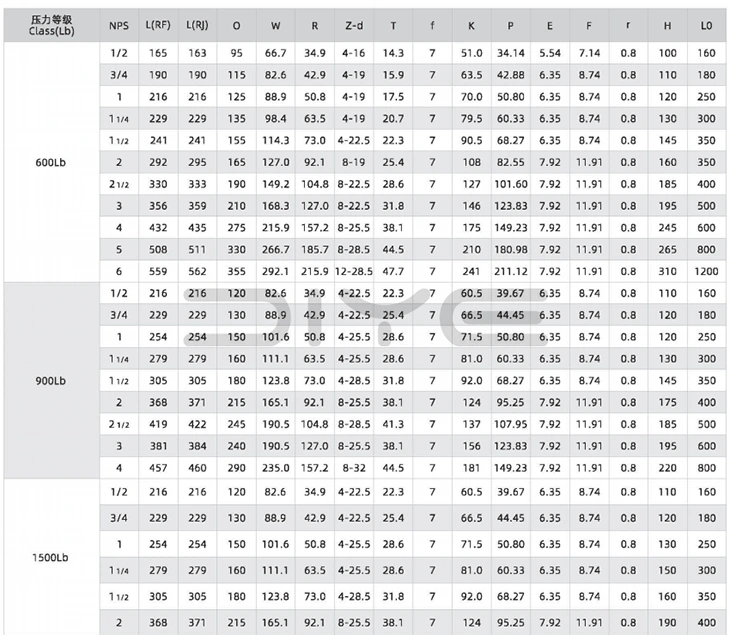

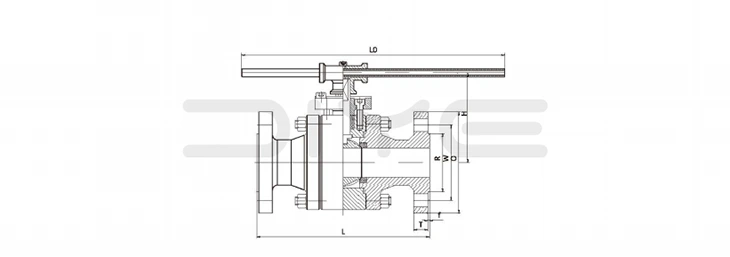

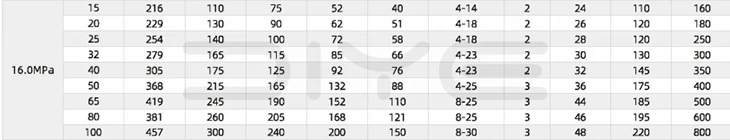

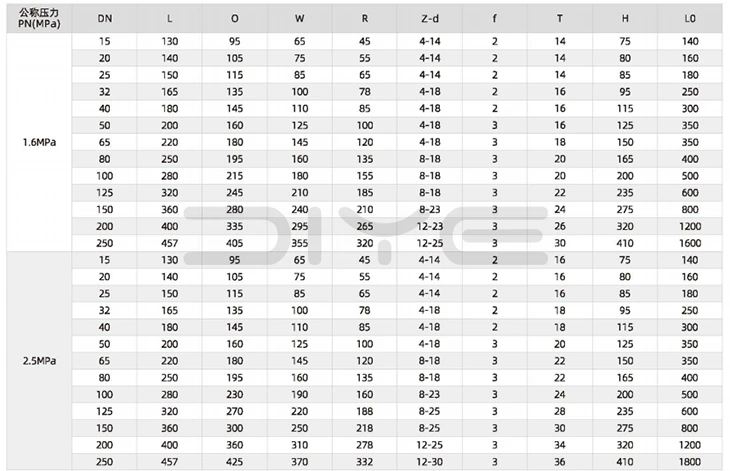

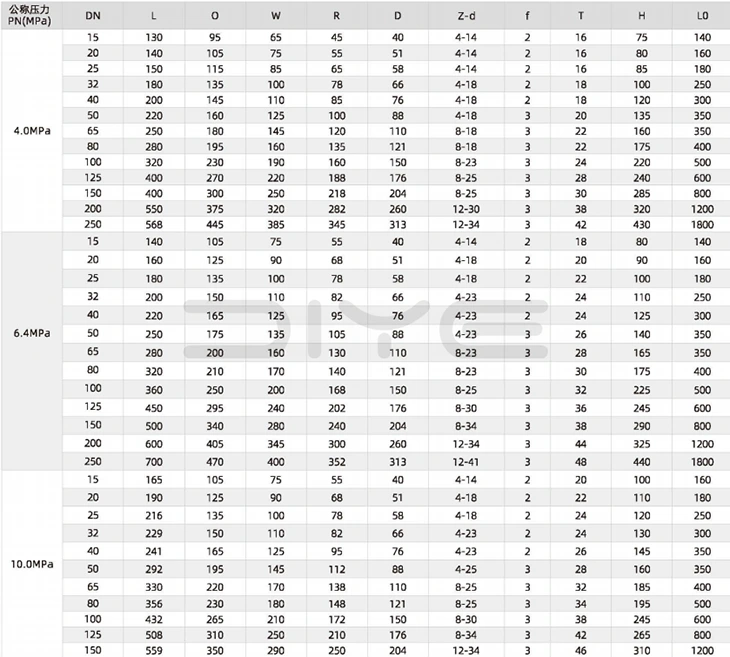

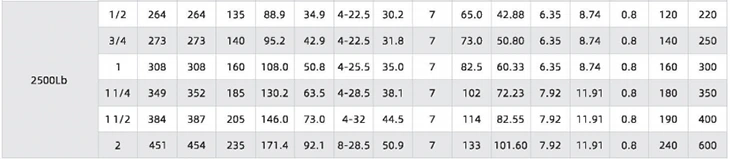

技術的パラメータ

よくある質問

Q: 鍛造鋼製高圧フランジ型ボールバルブは、高圧下でも漏れをゼロにできますか?

A: 高圧使用条件に適した二重シール設計を採用しています。 ① メインシール: 埋め込み弾性バルブシート (PTFE/PPL/フッ素ゴム) と金属ハードシールの組み合わせを採用し、バルブシートの後ろに O リングが付いています。媒体圧力が高くなるほど、バルブシートがよりきつくボールを圧縮し、双方向のゼロリークを達成し、API 6D「ゼロリーク」規格に適合します。 ②バルブステムシール：底面バルブステム+バックシール構造+多層パッキンシールを採用。パッキンは高圧用の特殊な柔軟なグラファイトまたは PTFE で作られており、バルブステムでの媒体の漏れを防ぎ、高圧下でのバルブステムのねじれや脱落を防ぎます。 ③帯電防止・耐火設計：一部機種には帯電防止スプリングを内蔵しております。シールが燃焼すると、金属同士の接触によって一時的なシールが実現され、可燃性および爆発性の媒体を扱う作業条件に適しています。

Q: 鍛造鋼製高圧フランジ型ボールバルブのフローティングボール構造と固定ボール構造の違いは何ですか?口径に応じた選び方は？

A：①フローティングボール構造：小口径（DN10～DN50）に多く使用され、ボールに固定支持がなく、ボールを片面弁座に中圧で押し付けることでシールを実現します。シンプルな構造で開閉トルクが小さく、低コストであり、従来の高圧小流量の作業条件に適しています。 ②固定ボール構造：大口径（DN65〜DN300）に一般的に使用され、ボールは上部と下部のバルブステムで固定的に支持され、開閉時のオフセットがなく、強力な耐圧安定性があり、高圧、大流量、頻繁な操作の作業条件に適しており、バルブステムの摩耗と変形のリスクを効果的に軽減できます。 Diye は、顧客のニーズや作業条件に応じて、フローティング ボールまたは固定ボールの構造をカスタマイズできます。

Q: 鍛造鋼製高圧フランジ型ボールバルブを高圧作業条件下で取り付ける際の重要な注意事項は何ですか?

A: ① フランジ接続: ボルトは 35CrMoA/A193-B7 などの高圧特殊ボルトを使用し、不均一な力によるバルブ本体の亀裂を避けるために「斜め均一かつ段階的に締め付ける」原則を採用し、トルクは標準規定に準拠する必要があります。 ② 媒体の流れ方向：バルブ本体の流れ方向マークが媒体の流れ方向と一致していることを確認します。フルポートボールバルブの流れ方向に制限はありません。 ③ 設置環境：ボールコアの詰まりを防ぐために、屋外で日光や雨にさらされることを避け、設置前にパイプラインの不純物を清掃してください。 ④ 耐圧試験受入：設置後、現場で耐圧試験を実施します。水圧試験圧力は公称圧力の1.5倍、空圧試験圧力は公称圧力の1.1倍です。漏れがない場合のみ使用可能です。
