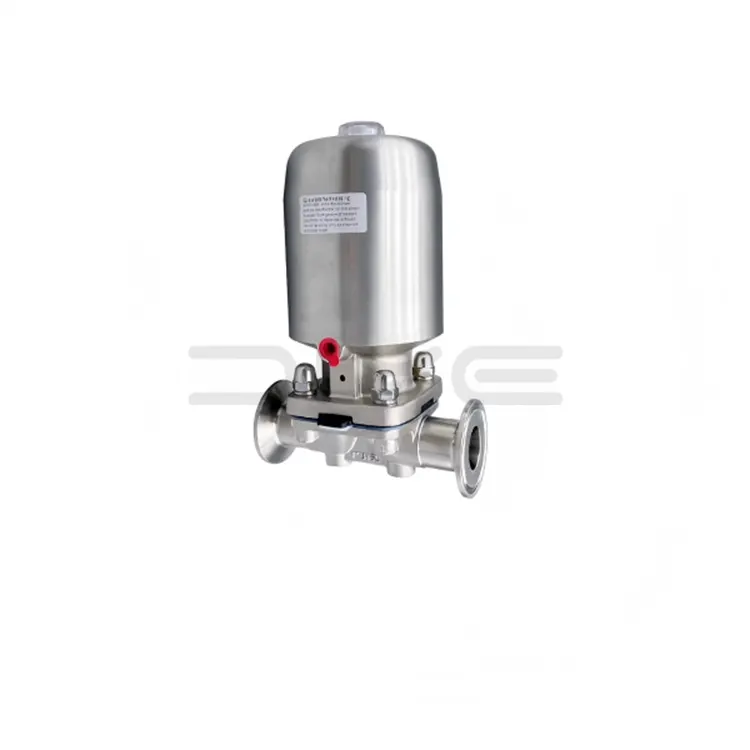

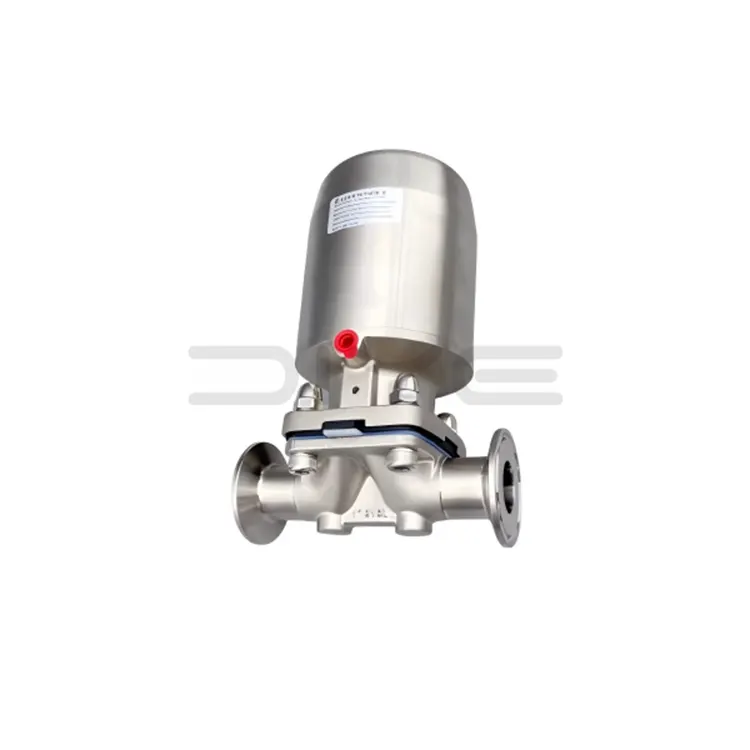

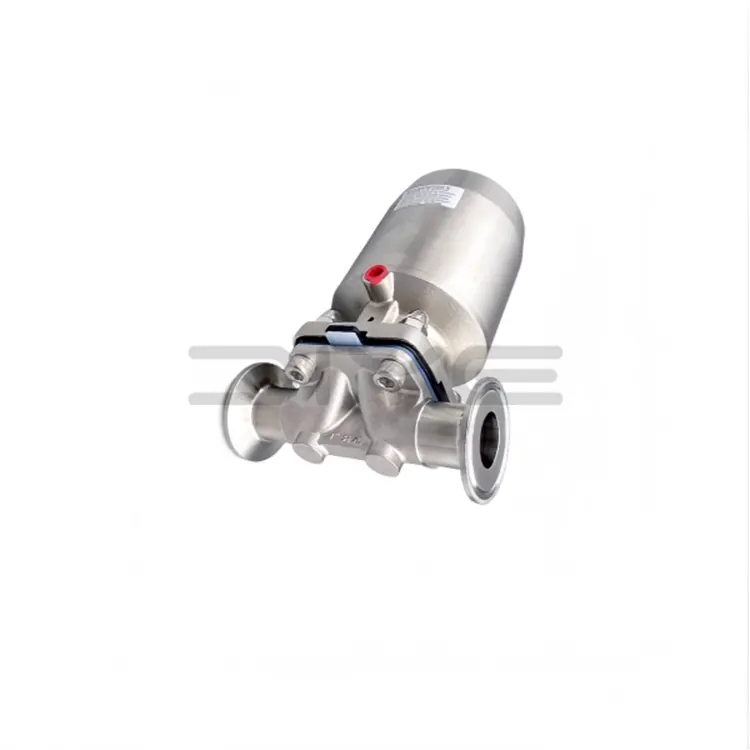

空気圧クランプダイヤフラムバルブ

DIYE VALVE 空気圧クランプダイヤフラムバルブは、当社工場が独自に開発した高性能自動バルブで、特に無菌高純度流体制御用に設計されています。専門メーカーとして、全工程にわたって厳格な品質管理を行っています。中国製のこれらのバルブは、優れた素材と高度な構造を組み合わせており、従来のバルブの汚染と洗浄の問題を解決し、無菌生産ラインの中核コンポーネントとなっています。

製品の主要な機能

1. 優れた素材と構造設計

空気圧クランプダイヤフラムバルブは、バルブ本体に耐食性、耐高温性、無毒である業界で認められたSUS316Lステンレス鋼を使用しています。内面は電解研磨されており、微生物の付着を防ぎ、衛生基準を満たしています。ダイヤフラム分離設計 (パッキングランドなし) により、流体チャンバーがアクチュエータから完全に分離され、汚染が排除され、流体の純度が確保されます。

クランプ、SMS、DINなどのサニタリー接続を装備しており、取り付け、分解が便利で、さまざまなサニタリー配管に対応し、メンテナンスや清掃効率が向上します。

2. 安定した動作原理

空気圧クランプダイヤフラムバルブは、きれいな圧縮空気によって駆動されます。アクチュエータはダイヤフラムを上下に動かしてオン/オフ制御を行います。ダイヤフラムが弁座に押し付けられると閉じます (漏れはゼロ)。上昇するとフルボア流路が開きます。単動アクチュエータ (空気不足時の自動リセット) と複動アクチュエータは、それぞれ安全性と頻繁な切り替えシナリオに合わせて利用できます。

3.優れた衛生性能

シームレスな流路設計により、材料の残留物や微生物の増殖が防止されます。 CIP/SIP プロセスと互換性があり、分解せずにオンラインでの洗浄と滅菌を可能にし、コストを節約し、無菌性を確保します。

ダイヤフラムのオプション:

1. EPDM (エチレンプロピレンジエンモノマー): -10~120℃、柔軟性とコスト効率が高く、食品産業や CIP/SIP 洗浄シナリオに適しています。

2. PTFE複合ダイヤフラム：強酸や強アルカリに耐性があり、広い温度範囲で腐食性流体のシナリオに適しています。

3.シリコンダイヤフラム：無毒、無臭、耐熱性があり、乳製品産業や製薬産業に適しています。

4. FFKM (フッ素ポリマー KM): 高温および耐腐食性があり、ハイエンドのバイオ医薬品プロセスに適しています。

空気圧および自動化の特性:

1.高性能アクチュエーター

アクチュエータはアルミ合金/ステンレス鋼材を使用し、単動（スプリングリターン）タイプと複動タイプを用意しており、高速かつ安定した動作（0.5～1sサイクル）で、さまざまな動作条件に適応します。

2.強力なコントロール互換性

標準構成にはソレノイドバルブとリミットスイッチが含まれます。オプションのインテリジェント ポジショナーとバス モジュールも利用できます。 PLC/DCSシステムとの統合が可能で、遠隔制御や集中監視をサポートし、自動化レベルを高めます。

3.安心の防爆安全性

空気圧駆動で本質的に安全で、電気火花が発生しないため、クリーンエリアや可燃性/爆発性の危険な場所に適しており、生産の安全性を確保します。

品質保証とカスタマイズ機能:

1.厳格な品質管理

責任あるサプライヤーとして、すべての空気圧クランプ ダイヤフラム バルブは工場出荷前に 100% の圧力と清浄度のテストを受け、材料証明書とテストレポートが添付され、品質が保証されています。

2.プロフェッショナルなカスタマイズサービス

当社の工場は、特殊な素材、標準外の直径、カスタム接続をカバーする包括的なカスタマイズ サービスを提供しています。当社の専門チームは、お客様のニーズに合わせてソリューションをカスタマイズできます。

応用分野

これらの空気圧クランプ ダイヤフラム バルブは、食品、製薬、バイオエンジニアリング業界で広く使用されています。制御の中核部品として、原料搬送や製品加工などの流体制御プロセスに適しており、製品の安全性を確保します。

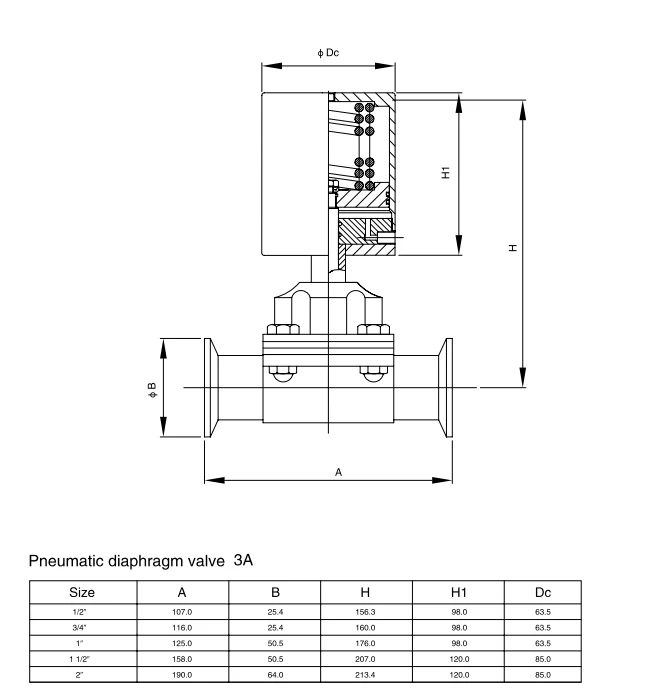

技術的パラメータ

よくある質問

Q:サニタリーダイヤフラムバルブの主な用途は何ですか?

● 製薬、生物工学、ワクチンおよび注射剤の製造

● 食品および飲料: 乳製品、ビール、ジュース、無菌充填

●化粧品・ヘルスケア製品

●半導体超純水・高純度流体システム

Q:サニタリーダイヤフラムバルブはどのような温度と圧力に耐えることができますか?

● 圧力: 通常 0 ～ 10 bar

●使用温度：-10℃～150℃（ダイヤフラム材質により異なります）

● 121～135℃のSIP滅菌に対して安定した耐性を示します。

Q:単動アクチュエータと複動アクチュエータはどのように選択すればよいですか?

● 単動式 (スプリングリターン): 空気不良時に自動的に開閉します。安全性重視、製薬および無菌システムに推奨

●複動：高速動作。一般パイプラインに使用され安定した空気供給が可能
