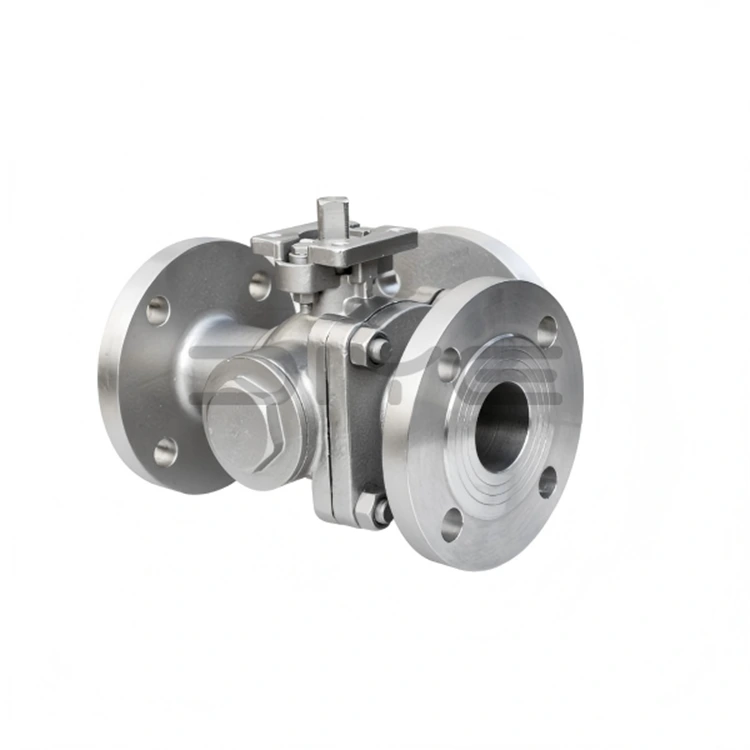

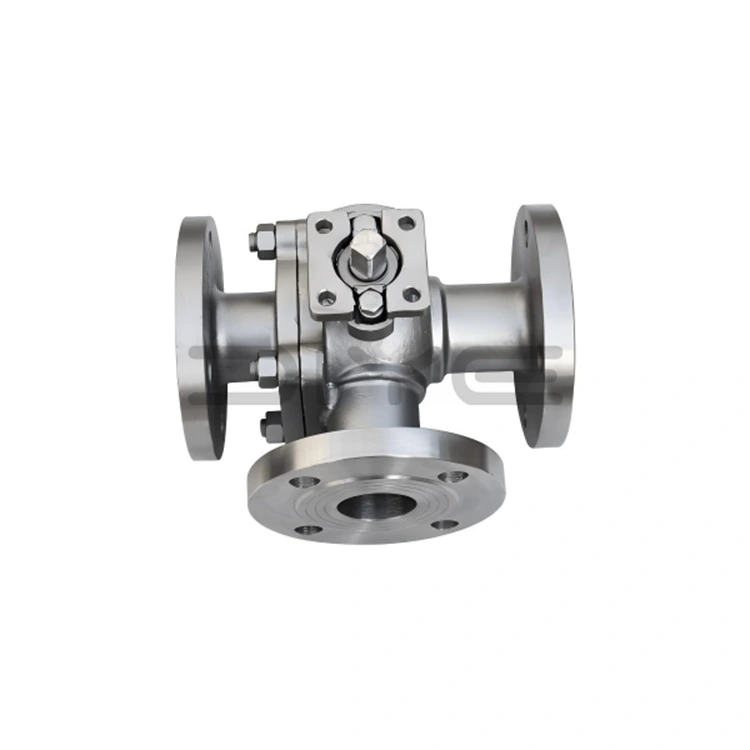

3方ステンレス鋼製フランジ付きボールバルブ

DIYE VALVE 3 方ステンレス鋼フランジ付きボールバルブは、複雑なパイプラインの流量制御用に特別に設計された高性能工業用バルブです。高度にカスタマイズ可能で、さまざまな産業シナリオの多様なニーズを満たすことができます。これらの製品は科学的な構造設計を採用し、高品質の素材と厳格な製造プロセスを組み合わせており、化学、石油、その他の産業分野で広く使用されており、パイプライン媒体の転用、結合、切り替えのための信頼できるソリューションを提供します。

コア材料と品質保証

3方ステンレス鋼製フランジ型ボールバルブは、主に304または316Lステンレス鋼で構成されており、優れた耐食性、耐高温性、耐圧性を備え、さまざまな過酷な使用条件に適応します。シールは、厳密に選択され、国際工業規格に準拠したポリテトラフルオロエチレン (PTFE) や PPL などの高品質素材で作られています。生産で使用されるすべての材料は GB/T や API などの業界標準に従って検査され、材料のスペクトル レポートを利用して材料のコンプライアンスと品質のトレーサビリティを確保できます。

カスタマイズ機能

さまざまなエンジニアリング プロジェクトのニーズを満たすために、DIYE VALVE は 3 ウェイ ステンレス鋼フランジ ボール バルブのオンデマンド カスタマイズをサポートしています。規格外のサイズ、特殊な流路、各種フランジ規格など、お客様のご要望に応じてカスタマイズが可能です。複雑なパイプラインにおける特殊なフロー制御の課題を解決するために、顧客の図面に基づいてカスタムメイドのフロー チャネルを作成することもできます。

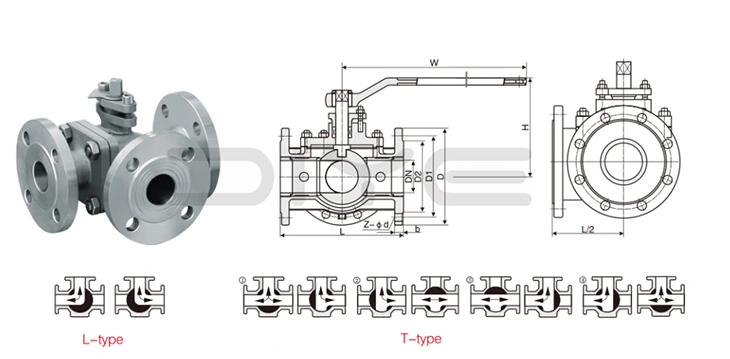

LT 流路の詳細

DIYE VALVE 3方ステンレス製フランジ型ボールバルブのLT（流路）は主に2種類に分けられ、いずれも90°回転開閉構造を採用しています。ハンドルの位置は明確で、切り替えはスムーズで、操作は便利で信頼性が高く、産業用パイプラインの複雑な制御ニーズを満たします。

1.L型流路（LT-L）

主にメディアの宛先変更または一方向スイッチングに使用されます。ボールコアはL字型の貫通穴を採用しており、「1入口2出口」または「2入口1出口」の流体制御が可能です。ハンドルを 90 度回転させると、メディアの流れの方向が素早く変わり、メディアの残留物がなくなり、流れの抵抗が最小限に抑えられ、パイプラインの動作効率が向上します。

適用可能なシナリオ: 工業生産におけるパイプラインの分岐やメディアの分配など、1 つのメディアを 2 つの異なるパイプラインに転用したり、2 つのメディアを 1 つのパイプラインにマージしたりする場合に適しています (相互汚染を避けるため、同時マージは禁止されています)。

2.T型流路（LT-T）

主にメディアの結合、転送、または双方向スイッチングに使用されます。ボールコアはT型スルーホール設計となっており、「1入口2出口」「2入口1出口」「2入口2出口」の制御が柔軟に行えます。スムーズな切り替え、密閉性、および 2 つの互換性のある媒体の同時供給により、複雑なパイプラインにおける多方向の流量制御に適しています。

適用可能なシナリオ: 化学および石油産業におけるメディア混合やパイプライン反転など、複雑なパイプラインでの多方向メディア切り替えに適しています。

協力のメリット

DIYE VALVE はソースメーカーとして豊富な在庫と安定した納期を持っており、外国貿易の注文、代理店の在庫、大規模および中規模のエンジニアリングプロジェクトのサポートのニーズを満たすことができます。スムーズな通関を保証するための完全な輸出書類と検査報告書を提供します。大量購入では段階的な割引を受けることができます。専門的な技術チームと包括的なアフターサービスを備えており、いつでも顧客に技術サポートとソリューションコンサルティングを提供し、相互利益とWin-Winの結果を達成します。

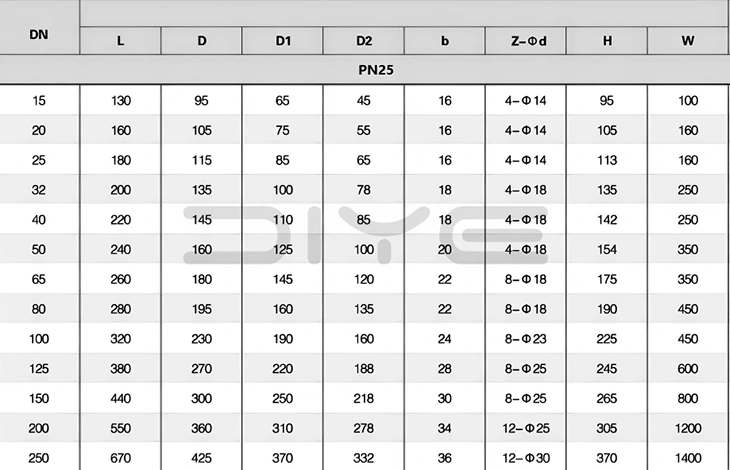

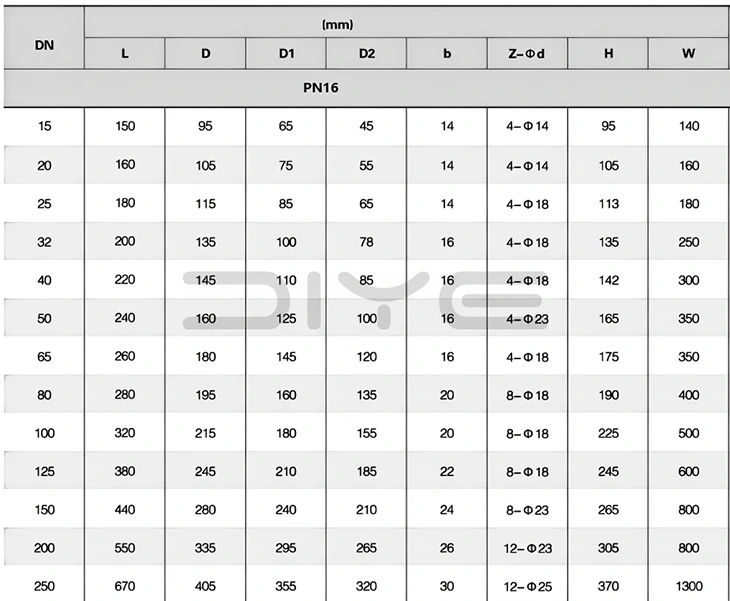

技術的パラメータ

よくある質問

Q: 3 方ステンレス鋼フランジ ボール バルブの L 型 (LT-L) と T 型 (LT-T) の流れパターンの間の主な技術的な違いは何ですか?選択方法は?

A: 主な違いは、フロー機能と適用可能なシナリオにあります。

1.L型フローパターン（LT-L）：ボールコアにL字型の貫通穴を設けています。 「1入口2出口」または「2入口1出口」の一方向の切り替えしか実現できません。 2 つのメディアを同時にマージすることはできません (相互汚染を避けるため)。流れ抵抗が低く、残留物が残らないため、パイプラインの分岐や中間分配などの単純な分流/合流シナリオに最適です。

2.T 型フローパターン (LT-T): ボールコアは T 型の貫通穴を備えています。 「1つのインレット、2つのアウトレット」、「2つのインレット、1つのアウトレット」、または「2つのインレット、2つのアウトレット」の柔軟な双方向切り替えが可能です。 2 つの互換性のあるメディアを同時にマージできるため、化学産業や石油産業などの複雑なパイプラインでの多方向のメディア切り替えや混合に適しています。

選択コア: 単純な流用には L タイプを選択してください。複雑な合流や多方向スイッチングには T タイプを選択してください。

Q: 2 つのフロー パターンを切り替えるための技術的要件は何ですか?ジャミングや媒体のチャネリングの可能性はありますか?

A: 技術的な切り替え要件: どちらのタイプでも、ボール コアが所定の位置に完全に切り替わるようにハンドルを位置決め戻り止めまで 90° 回転させ、半開/半閉状態 (媒体のチャネリングやシール面の浸食を引き起こす可能性があります) を回避する必要があります。ボールコアへの影響を軽減するために、切り替える前にパイプラインの中圧を閉じることをお勧めします。

信頼性保証：Diyeの製品にはCNC精密加工のボールコアとシートが装備されており、スムーズで詰まりのないスイッチングのための高いフィッティング精度を保証します。シール面は精密研磨されており、完全に切り替えられた後は双方向の漏れゼロシールを実現し、媒体のチャネリングを排除します。

Q: 特殊な LT フロー パターンをカスタマイズできますか?どのような技術パラメータを提供する必要がありますか?

A: はい、専用の LT フロー パターンのカスタマイズをサポートしています。次の主要な技術パラメータを指定する必要があります。

1.パイプラインの呼び径とフランジの規格。

2.媒体の種類、圧力、温度。

3. 特定の流量要件 (例: 「入口 3 つ、出口 1 つ」または「入口 1 つ、出口 3 つ」)。

4.設置スペースの寸法。

5.材料要件。
