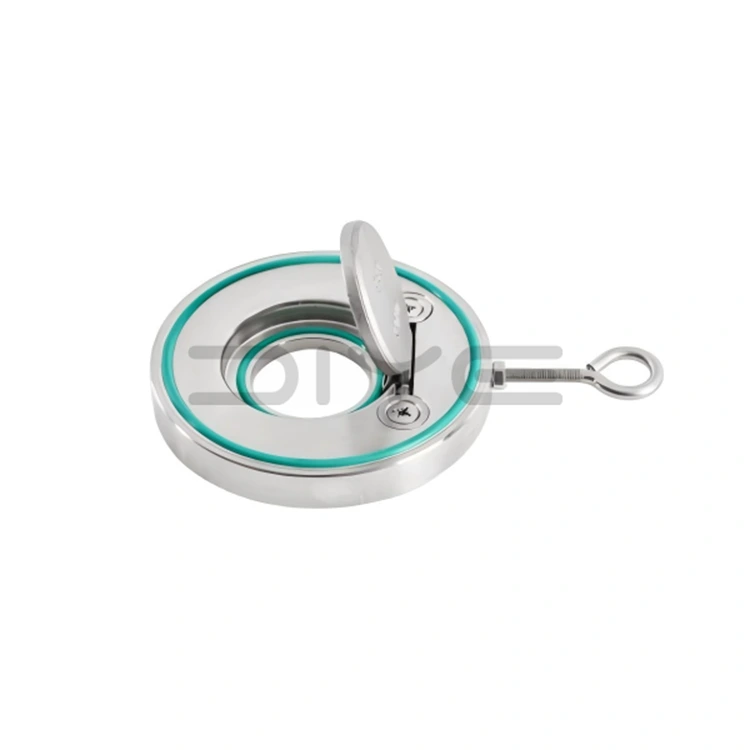

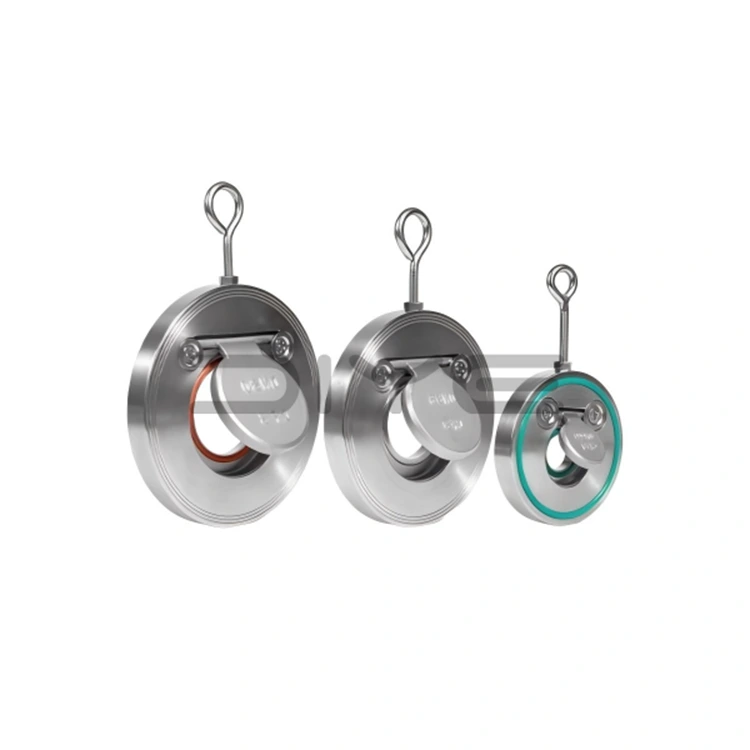

H74 シングルディスクチェックバルブ

DIYE VALVE H74 シングルディスクチェックバルブは、超薄型、コンパクトなウエハータイプ構造を特徴とし、軽量設計と効率的な動作が主な利点です。このバルブは追加のフランジを必要とせず、2 つのフランジ間に直接クランプして接続できるため、設置スペースが大幅に節約され、材料費が削減されます。滑らかな内部流路設計により流れ抵抗が最小限に抑えられ、効率的なメディア伝送が保証され、エネルギー消費が削減されます。

H74 シングルディスクチェックバルブは、シングルディスクスイングバルブ設計を特徴としています。媒体の前進推力に基づいてバルブが自動的に開きます。ポンプの停止や逆流が発生した場合、弁体の自重と内部のスプリングの力で素早く閉じます。この設計により、敏感な開閉が保証され、ウォーターハンマーの影響が最小限に抑えられ、逆流が確実に防止され、ポンプと下流の機器が保護されます。

シーリングシステムとアプリケーションの適応性

DIYE VALVE は、H74 モデルにさまざまな動作条件を満たす 2 つの高性能シール方法を提供します。

1.ソフトシール(EPDM/NBR)

漏れゼロ性能を実現し、常温の浄水システム、HVAC 用途、一般的な非腐食性流体パイプラインに適しています。

2. メタルハードシール (304/316 ステンレス鋼)

優れた高温および高圧耐性を備えており、蒸気システムや高温媒体の伝送シナリオに最適です。

H74 シングルディスクチェックバルブは、304 および 316L ステンレス鋼などの高品質の材料を使用して製造されており、水、油、弱酸およびアルカリ溶液、海水などのさまざまな媒体に適しています。優れた耐食性と耐久性を誇ります。

品質保証とカスタマイズ機能

すべての DIYE VALVE H74 シングル ディスク チェック バルブは、厳格な国家基準および業界基準に従って精密に製造されています。当社では、バルブディスクの高い嵌合精度とコネクティングピンのスムーズな回転を保証するために、製造プロセス全体を通じて厳格な品質管理を実施しています。各製品は工場出荷前に包括的な工場圧力テストを受けており、安定した性能と長期的な信頼性が保証されています。

当社は標準仕様の在庫を定期的に維持し、個別の顧客のニーズを満たすための専門的な非標準カスタマイズ サービスも提供します。安定した製品品質と柔軟な供給能力により、DIYE VALVE は世界的な顧客の認知を得ており、中国製造の優れた品質を国際バルブ市場に宣伝することに成功しています。

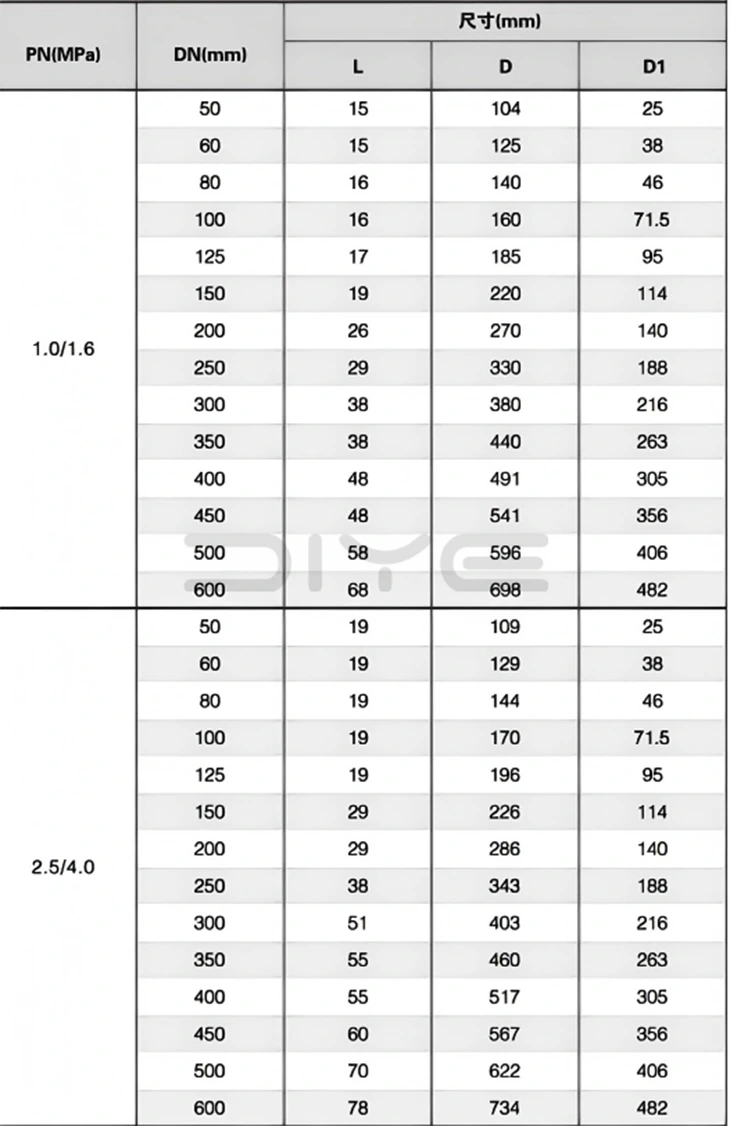

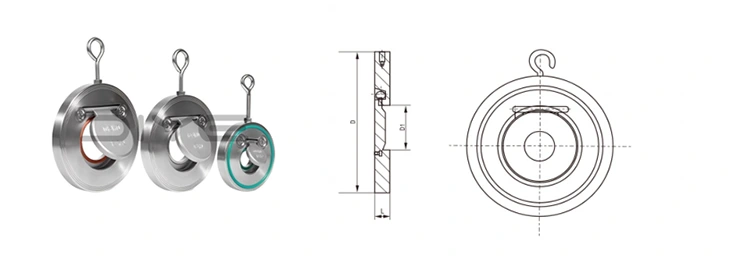

技術図面

産業用途

H74 シングルディスク逆止弁は、複数の業界分野で広く使用されています。

1. 給排水設備

2. 防火配管

3. 電力設備

4. 化学処理産業

5. 工業用水処理装置

6. 暖房、換気、空調 (HVAC) システム

7. 石油化学工学

8. 海洋工学

DIYE VALVE H74 シリーズは、優れた性能、コンパクトな設計、信頼性の高い品質により、世界中の最新の配管システムに推奨される流体制御ソリューションとなっています。
