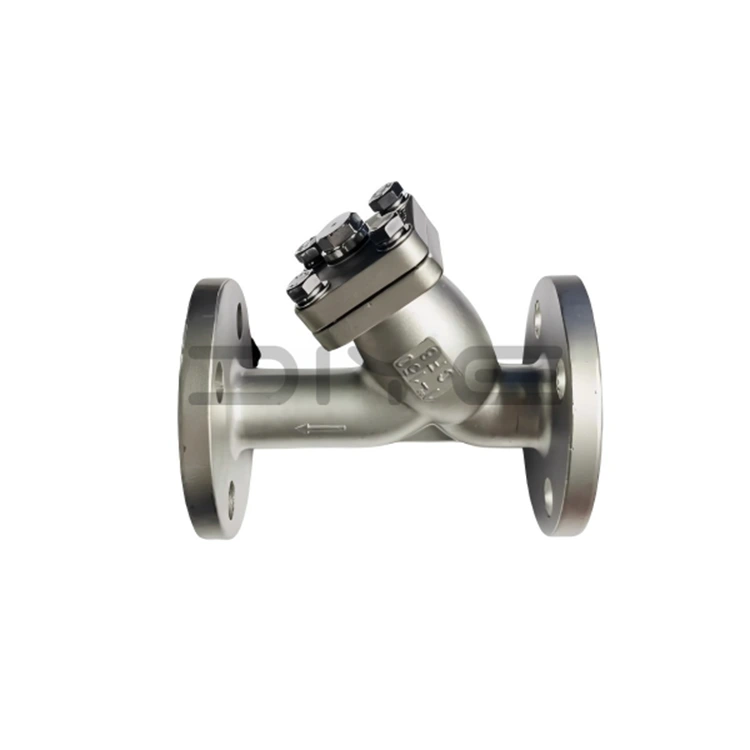

信頼性の高いパイプラインろ過のためのステンレス鋼 ANSI 150LB フランジ付き Y ストレーナ

産業用配管システムでは、下流のバルブ、ポンプ、メーター、その他の機器を不要な固体粒子から保護することが、安定した動作を維持するための重要な部分です。あYストレーナープロセス媒体が敏感な機器に到達する前に破片を除去することにより、シンプルで効果的な機械濾過ソリューションを提供します。

のステンレス鋼 ANSI 150LB フランジ付き Y ストレーナからDIYEは、耐食性、信頼性の高い濾過、便利なメンテナンスが必要な産業用パイプライン用途向けに設計されています。ステンレス鋼の本体と ANSI 150LB フランジ接続を備えたこの製品は、幅広い流体ハンドリング システムの配管やプロセス機器を保護するための実用的なソリューションを提供します。

フランジ型Yストレーナとは何ですか?

Yストレーナは、Y字型の本体が特徴的なインライン濾過装置です。取り外し可能な穴あきスクリーンまたはメッシュスクリーンを使用して、流動媒体から浮遊固体や機械的不純物を捕捉します。

一時的な濾過装置とは異なり、適切に選択されたパイプライン ストレーナは、恒久的な配管システムの一部として設置されたままにすることができます。フィルタ スクリーンにゴミが蓄積した場合、メンテナンス担当者は、バルブや配管コンポーネント全体を交換することなく、ストレーナ カバーを取り外してスクリーンを清掃または交換できます。

このため、Y ストレーナは、制御バルブ、ポンプ、流量計、熱交換器、その他の精密部品など、粒子の影響を受ける可能性のある機器の上流で特に役立ちます。

Yストレーナーにステンレス鋼を選ぶ理由

パイプラインストレーナーを選択する際には、材料の選択が重要な考慮事項となります。ステンレス鋼は、その耐食性と機械的耐久性により、工業用流体処理用途で広く使用されています。

のDIYE ステンレス Y ストレーナー配管システムが標準の炭素鋼オプションよりも耐食性の高い材料を必要とする用途に適しています。

ステンレス製 Y ストレーナーの主な利点は次のとおりです。

• 要求の厳しい流体環境に適した優れた耐食性
• 産業用配管システム向けの強力で耐久性のある構造
• 媒体の適合性に応じて、幅広い液体および気体の用途に適しています
• 清掃やメンテナンスのために内部フィルタースクリーンに簡単にアクセスできます。
• フランジ付き工業用配管システムへの統合に最適

ANSI 150LB 工業用配管用フランジ接続

パイプラインストレーナを選択する際には、接続方法も重要な要素です。のANSI 150LB フランジ付き設計ストレーナを互換性のあるフランジ付き配管システムに統合できます。

ネジ接続と比較して、フランジによる取り付けは、定期的な機器の検査やメンテナンスが必要な大規模な工業用パイプラインや用途に一般的に好まれます。ボルト留めされたフランジ接続により、内部スクリーンの検査や保守が必要なときにストレーナをパイプラインから取り外すこともできます。

フランジ付き Y ストレーナを選択する場合、エンジニアは必要な呼びサイズ、圧力クラス、フランジ規格、面間寸法、ガスケット要件、および既存の配管システムとの互換性を確認する必要があります。

Y ストレーナーは下流の機器をどのように保護しますか?

通常の動作中、プロセス流体は Y ストレーナに入り、内部フィルタ スクリーンを通過します。選択したスクリーン開口部より大きい固体粒子はストレーナー チャンバー内に保持され、濾過された流体は下流に進みます。

濾過プロセスは、粒子が敏感な機器に侵入するリスクを軽減するのに役立ちます。これは、下流システムに狭い通路、可動部品、または精密シール面を備えたコンポーネントが含まれている場合に特に役立ちます。

捕捉される可能性のある代表的な汚染物質には次のものがあります。

• パイプスケール
• 錆粒子
• 溶接屑
• 砂およびその他の固体粒子
• 設置またはメンテナンス中に異物が混入した場合

実際の濾過性能は、選択したスクリーンの材質、メッシュや穴のサイズ、流体の特性、流量、運転条件によって異なります。

フィルタースクリーンの取り外しが可能でメンテナンスも簡単

Yストレーナの主な利点の1つは、メンテナンス構造が比較的簡単であることです。粒子がフィルタースクリーン上に蓄積すると、ストレーナー全体の圧力損失が増加する可能性があります。定期的な検査は、クリーニングやスクリーンの交換が必要な時期を判断するのに役立ちます。

ストレーナー カバーは定期メンテナンス中に開くことができ、担当者が内部スクリーンを取り外し、蓄積した破片を掃除し、コンポーネントを検査し、必要に応じてスクリーンを再取り付けまたは交換することができます。

産業ユーザーにとって、この簡単なメンテナンス プロセスは、不必要なダウンタイムを削減し、濾過システムの効果的な動作を維持するのに役立ちます。

ステンレス鋼製フランジ型Yストレーナの用途

DIYEステンレス鋼 ANSI 150LB フランジ付き Y ストレーナ選択した材料、圧力定格、温度範囲、媒体の適合性に応じて、さまざまな工業用流体ハンドリング システムで使用できます。

一般的なアプリケーションには次のものがあります。

• 水処理および給水システム
• 産業用プロセス配管
• 化学処理システム
• 石油化学および石油・ガス用途
• HVAC および冷却水システム
• 蒸気およびユーティリティ配管システム
• ポンプ入口保護
• 産業機器の保護

特定の用途については、ユーザーは適切なストレーナ構成を選択する前に、DIYE でプロセス媒体と動作条件を確認する必要があります。

Yストレーナを選択する際の重要な要素

適切な Y ストレーナを選択するには、単にパイプ サイズを一致させるだけでは不十分です。エンジニアリング チームと購買チームは、注文する前にいくつかの要素を考慮する必要があります。

DIYE: 工業用バルブおよびパイプライン部品のサプライヤー

DIYEは、さまざまな配管用途向けの工業用バルブと流体制御コンポーネントの開発と製造に焦点を当てています。 DIYE は、適切な材料、接続構成、製造プロセスを組み合わせることで、産業顧客やエンジニアリング プロジェクトにバルブとパイプラインのソリューションを提供します。

のステンレス鋼 ANSI 150LB フランジ付き Y ストレーナは、実用的で保守可能なパイプライン濾過システムを維持しながら、下流の機器を保護したいと考えているお客様が利用できるソリューションの 1 つです。

OEM プロジェクト、エンジニアリング アプリケーション、工業用バルブの調達について、DIYE はパイプラインのサイズ、圧力定格、接続規格、プロセス媒体、温度、その他の動作要件に基づいた製品情報と技術サポートを提供できます。

信頼性の高いパイプラインろ過は適切な Y ストレーナーから始まります

適切に選択された Y ストレーナは、下流の機器を保護し、工業用配管システムの清浄度を維持する上で重要な役割を果たします。ステンレス鋼構造、ANSI 150LB フランジ接続、および取り外し可能な濾過スクリーンの組み合わせにより、DIYE Y ストレーナーはさまざまな産業用途にとって実用的なオプションになります。

産業用配管プロジェクト用のステンレス製 Y ストレーナをお探しですか?適切な構成については、パイプのサイズ、圧力定格、接続規格、およびアプリケーション要件を DIYE にお問い合わせください。
