鍛造鋼製ゲートバルブとは何ですか?また、信頼性の高い工業用流量制御をどのようにサポートしますか?

1. 鍛造鋼製ゲートバルブとは何ですか?

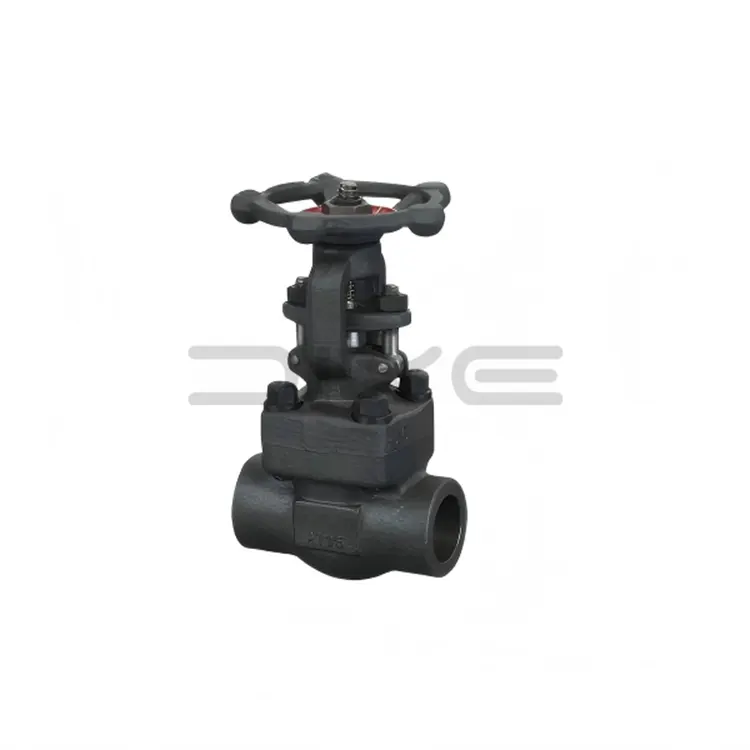

鍛造鋼製ゲートバルブは、本体と、設計によっては他の圧力を含むコンポーネントが鍛造鋼で製造される機械式バルブです。鍛造中、加熱された金属は圧縮力を受けて成形されます。このプロセスでは、比較的均一な材料構造を生成し、一部の鋳造プロセスに伴う内部不連続性の種類を減らすことができますが、最終的な品質は依然として材料の仕様、鍛造方法、熱処理、機械加工、および検査に依存します。

バルブは、一般にウェッジと呼ばれる可動ゲートを通る流れを制御します。バルブが完全に開くと、ゲートが主流路から遠ざかります。完全に閉じると、座面と係合して流れを遮断します。

鍛造鋼製ゲートバルブは、小口径の工業用配管や高圧用途によく選択されます。コンパクトな鍛造鋼製バルブは、規格の範囲と選択された製品設計に応じて API 602 に基づいて指定されることがよくあります。

2. 鍛造鋼製ゲートバルブはどのように機能しますか?

鍛造スチール製ゲート バルブは、直線的なゲート動作を使用してオン/オフの流量制御を提供します。ほとんどの手動設計は、ネジ付きステムに接続されたハンドルを介して動作します。構造に応じて、ステムは動作中に目に見えて上昇するか、ゲートを移動させるために回転している間は固定された垂直位置に留まります。

バルブを開ける

ハンドルを開く方向に回すと、ゲートが座席エリアから遠ざかります。ゲートが流路を通過すると、多くの絞りバルブの設計と比較して、流体は比較的障害物が少ない状態でバルブを通過できます。

バルブを閉める

ハンドルを反対方向に回すと、ゲートが座席に向かって動きます。座面が正しく一致すると、バルブが指定された閉位置に達したときに意図した遮断機能が確立されます。

操作位置が重要な理由

ゲートバルブは主に全開または全閉での使用を目的としています。従来のゲート バルブを長期間部分的に開いたままにすると、ゲートと座面が高速の流れ、振動、浸食、不均一な摩耗にさらされる可能性があります。連続的な流量調整が必要な場合は、多くの場合、適切に選択されたグローブ バルブまたはコントロール バルブの方が適しています。

バルブの実際の作動トルク、流量、遮断性能は、その設計、寸法、差圧、流体の特性、状態によって異なります。購入者は、すべての鍛造鋼製ゲート バルブが同じように機能すると仮定するのではなく、メーカーのドキュメントを参照する必要があります。

3. 鍛造鋼製ゲートバルブの主な利点は何ですか?

3.1 要求の厳しいサ​​ービスに対する強み

適切に製造された鍛造コンポーネントは、好ましい機械的特性と材料の一貫性を提供します。このため、選択された材料とバルブの設計が適切であれば、鍛造鋼構造は高圧、温度変化、および厳しい動作条件を伴う用途にとって魅力的になります。

3.2 コンパクトな設置オプション

多くの鍛造鋼製ゲート バルブは、小口径プロセス ライン、補助配管、機器接続、ドレン、ベント用のコンパクトな構成で入手できます。その寸法は、設置スペースが限られている場合に役立ちます。

3.3 複数の材料の選択

製品範囲に応じて、購入者は炭素鋼、低温炭素鋼、合金鋼、またはステンレス鋼を選択できます。材料をプロセス流体および温度に適合させることは、腐食リスク、機械的要求、耐用年数の管理に役立ちます。

3.4 分かりやすい絶縁機能

ゲート機構は、連続的な流量調整ではなく、オンオフ操作用に設計されています。適切なアプリケーションでは、これにより明確な動作目的が提供され、システム設計が簡素化されます。

3.5 柔軟な接続構成

バルブのサイズ、圧力クラス、メーカー、設計基準に応じて、ねじ接続、ソケット溶接接続、突合せ溶接接続、およびフランジ接続を使用できる場合があります。この柔軟性により、エンジニアはバルブを既存の配管配置と調整することができます。

• 適切な鍛造構造により、潜在的に有利な強度と構造的一貫性が得られます。
• 選択された小口径用途向けのコンパクトな設計。
• さまざまな圧力、温度、腐食要件に対応する材料オプション。
• 互換性のあるシステムでプロセス流体を実際に分離します。
• さまざまなインストール要件をサポートする接続オプション。

4. 鍛造鋼製ゲートバルブはどこに使用されますか?

鍛造鋼製ゲートバルブの適合性は、動作条件と承認された設計仕様によって異なります。一般的な応用分野には次のようなものがあります。

石油とガスの処理

鍛造鋼製バルブは、プロセス配管、補助ライン、サンプリングポイント、排水管、その他の隔離場所に設置できます。選択する前に、材料の適合性、圧力と温度の定格、およびサワーサービス要件を確立する必要があります。

発電および蒸気システム

発電所では、蒸気関連の補助サービス、給水システム、その他のプロセス ラインで遮断弁が使用されています。高温での使用には、材料強度、圧力温度定格、シール材料、および熱サイクルを慎重に評価する必要があります。

化学および石油化学施設

化学処理には、攻撃的な液体、高温、または危険な媒体が含まれる場合があります。ステンレス鋼または適切な合金のオプションが必要な場合がありますが、どのような材料も普遍的に耐食性があるとみなすべきではありません。実際の薬品濃度、温度、使用環境などで適合性を確認する必要があります。

産業用公益事業

圧縮ユーティリティ、水道システム、熱機器、および一般産業パイプラインでは、バルブの圧力クラス、材質、および接続がプロジェクトの要件を満たしている場合、鍛造鋼製ゲート バルブを使用する場合があります。

5. 鍛造鋼製ゲートバルブにはどのような材質がありますか?

材料の選択は、圧力封じ込め、温度性能、耐食性、および全体的なメンテナンス要件に影響します。一般的なマテリアル ファミリには次の例が含まれます。

これらの例は互換性がなく、この表は承認された材料仕様の代わりとなるものではありません。正確なグレードはメーカーの製品範囲で入手可能であり、該当するバルブ設計標準と互換性がある必要があります。

内部コンポーネントを見落とさないでください

ボディの材質だけで完全なバルブの性能が決まるわけではありません。購入者は、ゲートまたはウェッジ、ステム、シート表面、パッキン、ボンネットガスケット、その他の接液部または圧力がかかるコンポーネントも確認する必要があります。トリムの材質とシールの配置は、流体と予想される動作条件に適している必要があります。

6. どのようなタイプとエンド接続が利用可能ですか?

6.1 ボンネットの構成

ボルト締めボンネット設計では、締結具を使用してボンネットをバルブ本体に接続します。特定の用途や製品範囲では、圧力シールまたは溶接ボンネット設計が利用できる場合があります。適切な構成は、指定された規格、圧力クラス、メンテナンス戦略、およびメーカーの設計によって異なります。

6.2 ライジングステムとノンライジングステムの設計

上昇ステム構成では、バルブが開くとステムが上方に移動し、オペレータがゲートの位置を視覚的に識別しやすくなります。非上昇ステム構成により、ステムの外部高さが比較的一定に保たれるため、垂直方向のクリアランスが制限されている場合に役立ちます。利用可能な構成は設計によって異なります。

6.3 終了接続オプション

すべての接続がすべてのサイズまたは圧力クラスで利用できるわけではありません。購入仕様書では、一般的な製品説明に依存するのではなく、必要な接続を明示的に指定する必要があります。

7. 鍛造鋼製ゲートバルブと鋳鋼製ゲートバルブはどう違うのですか?

主な違いは、バルブ本体およびその他の関連コンポーネントの形成に使用される製造プロセスです。鍛造は圧縮力を加えて固体の金属を成形しますが、鋳造は溶かした金属を型に注入して部品を形成します。設計、製造管理、材料、検査要件が適切であれば、各方法で信頼性の高いバルブを製造できます。

どちらの構造も、すべてのアプリケーションにとって自動的に最適な選択になるわけではありません。コンパクトな高圧ラインには鍛造バルブが適していますが、大口径システムには鋳造バルブの方が実用的です。正しい決定は、製造用語だけではなく、エンジニアリング要件、承認された規格、材料認証、および総ライフサイクル コストに基づいて行う必要があります。

8. バイヤーはどのようにして適切な鍛造鋼製ゲートバルブを選択できますか?

調達チームにとって、バルブの仕様が不完全であると、見積もりの​​遅れ、誤った納品、設置の困難、または不適切な動作パフォーマンスが発生する可能性があります。お問い合わせの準備をする際には、次のチェックリストをご利用ください。

温州 Diye バルブおよび付属品有限公司. に見積もりを依頼する場合、バイヤーはこのチェックリストを使用して技術要件を整理し、仕様を繰り返し明確にするリスクを軽減できます。

最終的なバルブの選択と承認は、資格のある担当者が、該当する配管規格、プロジェクト仕様、およびメーカーの認定文書に基づいて実行する必要があります。

9. 鍛造鋼製ゲートバルブの設置とメンテナンスはどのように行うべきですか?

設置前

• 銘板、材質識別、圧力クラス、サイズ、端接続、および購入仕様を確認してください。
• 輸送中の損傷、汚染、腐食、またはシール面の損傷がないかバルブを検査してください。
• バルブがライン媒体および実際の圧力温度条件に適合していることを確認してください。
• 内部通路を清潔に保ち、取り付けまで露出端を保護してください。

インストール中

• メーカーの設置手順および該当する配管手順に従ってください。
• 本体に力を入れたり、バルブを使用して配管のズレを修正したりせずに、バルブと配管の位置を合わせてください。
• 選択した接続には、適切なガスケット、ファスナー、ネジシール材、および溶接手順を使用してください。
• 溶接熱や破片が内部コンポーネント、シール、座面に損傷を与えるのを防ぎます。
• ハンドホイールまたはアクチュエータが安全に操作できること、および十分なメンテナンススペースが確保されていることを確認してください。

定期メンテナンス中

サービスの重大度、動作頻度、メーカーの推奨事項、および現場の安全手順に基づいて検査スケジュールを確立します。ステムパッキンやボンネット接合部の外部漏れ、腐食、異常な動作抵抗、目に見える損傷がないか確認してください。より大きな動作上の問題になる前に、遮断性能の損失を調査してください。

検査またはメンテナンスの前に、システムを隔離し、減圧し、必要に応じて関連セクションのドレンまたはパージを行い、安全状態を確認してください。バルブが加圧されている間は、圧力がかかっている部品を絶対に緩めないでください。危険な液体、高温、閉じ込められた圧力には、適切な制御と有資格者が必要です。

10. 避けるべきよくある購入ミスは何ですか?

圧力クラスだけで選ぶ

圧力クラスは、あらゆる温度における 1 つの普遍的な許容圧力を表すものではありません。材料固有の圧力温度定格と完全なバルブアセンブリの限界を確認してください。

流体および内部材料を無視する

強力な鍛造ボディは、互換性のないステム、シート、パッキン、ガスケットを補うことはできません。対象サービスの完全な部品表を確認してください。

ゲートバルブを使用した連続スロットリング

従来のゲートバルブは主に遮断を目的として設計されていました。継続的に調整するには、制御バルブまたはスロットル用に特別に設計された別の設計を検討してください。

すべてのメーカーが同じ構成を提供していると仮定すると、

サイズ範囲、圧力クラス、ボンネットの配置、トリムの組み合わせ、およびエンド接続は製品ラインによって異なります。注文前に書面によるデータシートを入手し、正確な構成を確認してください。

検査書類の見落とし

重要なアプリケーションの場合、必要な材料トレーサビリティやテスト文書のない低価格の見積りは、プロジェクトのさらなるリスクを生み出す可能性があります。購入前に文書要件を定義します。

適切な調達慣行は、完全な技術仕様から始まり、納品されたバルブが承認された文書と一致することの検証で終わります。

11. よくある質問

結論

鍛造鋼製ゲート バルブは、構造、材料、圧力温度定格、および接続タイプが用途に正しく適合している場合に、信頼性の高いパイプラインの絶縁を提供できます。コンパクトな設計オプションと複数の材料グレードが用意されているため、選択された石油とガス、発電、化学処理、蒸気、産業用ユーティリティ システムに役立ちます。

最も効果的な購入の決定は価格だけではありません。明確に定義された技術仕様、適切な検査要件、検証済みの材料互換性、および正しい設置方法は、回避可能な障害を軽減し、長期的な動作信頼性をサポートするのに役立ちます。

鍛造鋼製ゲートバルブを評価するバイヤーにとって、製品構成と文書要件を明確にできるサプライヤーと協力することは、プロジェクトの成功への重要なステップです。
