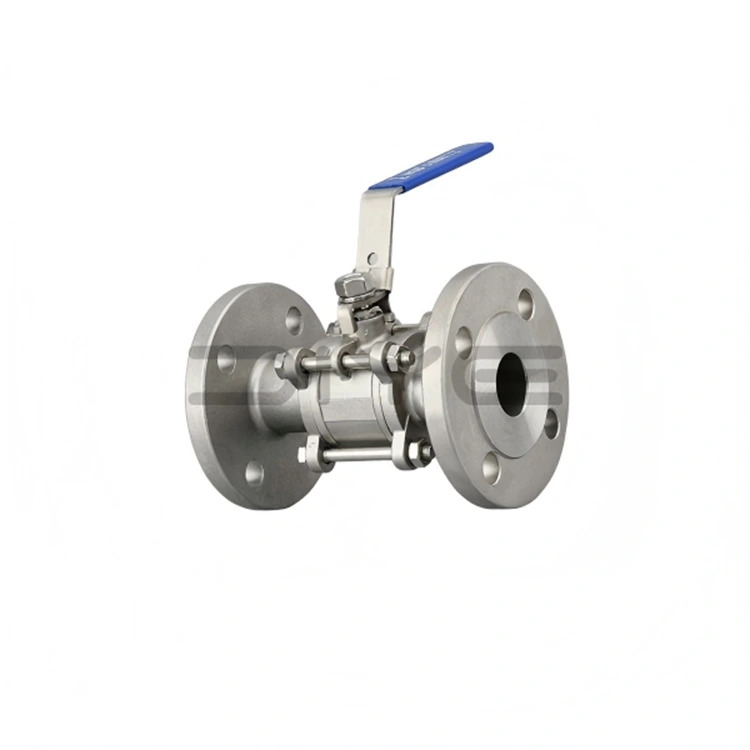

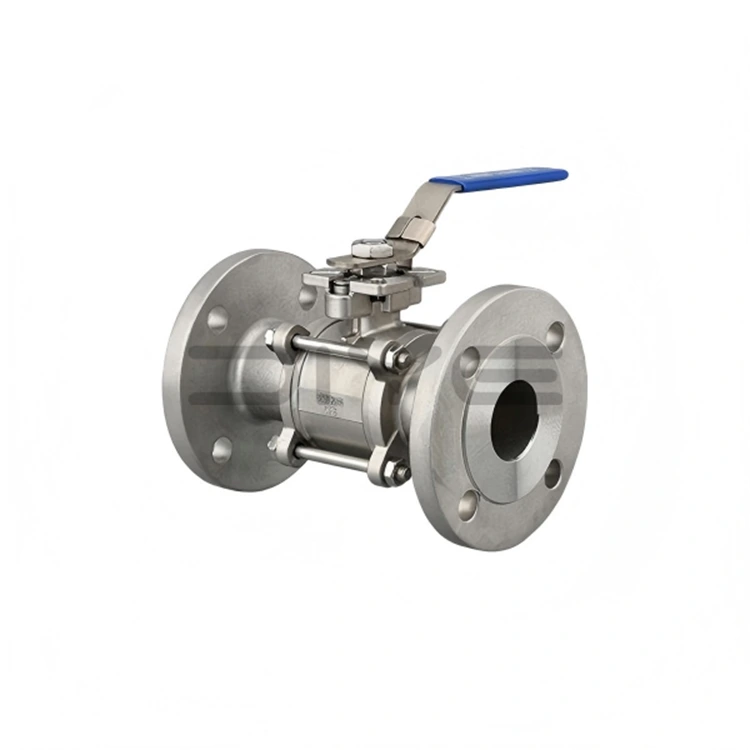

3個のフランジボールバルブ、取り付けパッド付き

当社の取り付けパッド付き 3 個フランジ ボール バルブは、アクチュエータの直接取り付けとインライン メンテナンス向けに設計されています。本体は 304 または 316L ステンレス鋼 (特定の用途には鋳鋼も利用可能) で作られており、ボルト締めされた 3 ピースのバルブ本体構造と ISO 5211 規格に準拠したハイプラットフォーム設計が特徴です。空圧/電気オートメーション制御をサポートしており、GB (中国国家規格)、ANSI (アメリカ規格)、DIN (ドイツ規格) のフランジ規格に準拠しています。包括的な品質管理システムにより、すべての生産バッチにわたって一貫したパフォーマンスが保証されます。

主要な構造的利点

1. 着脱可能な3ピース構造

・左バルブ本体、右バルブ本体、中バルブ本体（ボールコア、ステムアッセンブリー含む）で構成され、ボルトで固定されています。

・バルブを配管から完全に分解することなくオンラインメンテナンスが可能です。ボルトを緩め、中間のバルブ本体を取り外し、ボールコア、シール、その他の内部コンポーネントを素早く取り外すだけで、脆弱な部品の洗浄、メンテナンス、交換が簡単に行えます。

- 応力の分散によりバルブ本体の全体的な強度が向上し、中圧および高圧のパイプラインの操作に適しており、バルブ本体の変形や漏れを効果的に防止します。

- メンテナンスのためのダウンタイムを削減し、メンテナンスコストを削減するため、頻繁なメンテナンスを必要とする複雑な動作条件に特に適しています。

2. ISO5211規格に準拠したハイプラットフォームステム構造

- 統合されたハイプラットフォームトップデザインは ISO 5211 規格に完全に準拠しており、追加のサポートなしで空気圧/電気アクチュエーターを直接取り付けることができます。

- マウンティングパッド付き3ピースフランジボールバルブは、ボトムマウントステム構造とデュアルディスクスプリング自動パッキン圧縮設計を特徴とし、ステムシール性能を最適化し、バルブ室内の圧力が異常に上昇した場合のステムの排出を防止し、操作の安全性を高めます。

- 一部のモデルには、静電気を効果的に放出し、静電気の蓄積による安全上の危険を防止する静電気防止装置が装備されており、可燃性および爆発性の媒体用途に適しています。

- 自動制御と遠隔操作をサポートし、組立ライン生産や無人シナリオでの運用効率を向上させます。

仕様と規格

1. サイズ範囲: DN10 – DN200 (1/4 インチ – 8 インチ)

2. フランジ規格: GB (国内エンジニアリングプロジェクト)、ANSI (北米市場)、DIN (ヨーロッパ市場)

3. バルブ本体材質：304ステンレス鋼、316Lステンレス鋼、鋳鋼（使用条件に応じてカスタマイズ可能）

シール材と性能

1. ポリテトラフルオロエチレン (PTFE): 強い耐食性、優れたシール効果、温度範囲 -29℃ ～ +150℃、低コスト、常温、常圧、微粒子のない媒体条件に適しており、最も広く使用されており、双方向のゼロ漏れシールを実現できます。

2. ポリフェニレンサルファイド (PPL): 取り付けパッド付き 3 個のフランジ ボール バルブ、優れた耐高温性と耐摩耗性、最大 -29℃ ～ +300℃ の温度耐性、高温、高圧、およびわずかな粒子を含む媒体に適しており、石油や化学工業などの複雑な工業条件に適しており、安定したシール、長寿命です。

3. 強化ポリテトラフルオロエチレン (RPTFE): PTFE をベースに最適化および強化されており、耐食性と耐摩耗性を兼ね備えており、従来のさまざまな使用条件ややや複雑な使用条件に適しており、シールの信頼性がさらに向上します。

サービスとサポート

DIYE VALVE は、取り付けパッド付き 3 個フランジ ボール バルブの輸出の 10 年以上の経験を活かして、専門のアフターサービス チームを設立しました。アフターセールスのお問い合わせや障害報告を受け取ると、24 時間以内に対応し、迅速なトラブルシューティングと、お客様の機器の正常な動作を確保するためのソリューションを提供します。

当社は、迅速な発送に備えて、純正および互換性のあるスペアパーツ (シール リング、ボルト、バルブ ステムなど) を大量に在庫し、お客様の交換ニーズに応え、ダウンタイムの損失を最小限に抑えます。また、設置仕様、日常メンテナンス、トラブルシューティングなどの技術指導を無料で提供するほか、お客様のご要望に応じてオンサイト技術サービスを提供することも可能です。

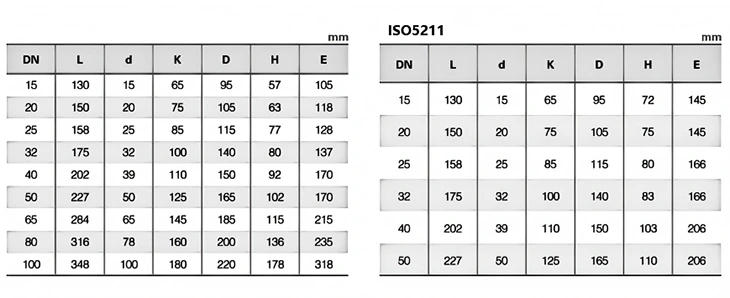

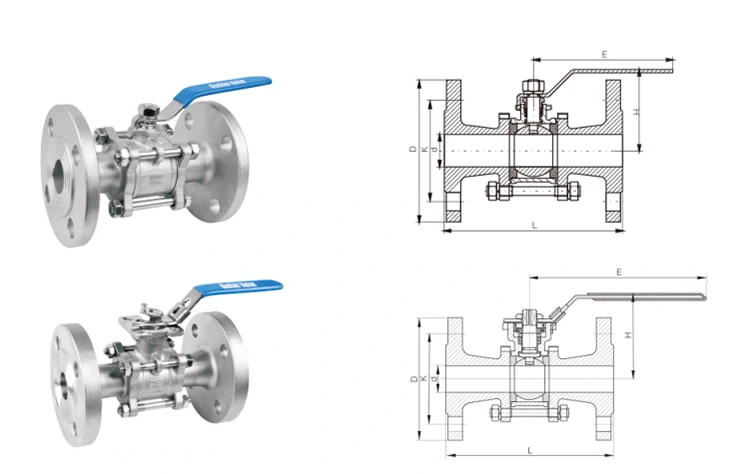

技術的パラメータ

よくある質問

Q: スリーピース ハイプラットフォーム フランジ付きボール バルブの検査にはどのような基準が適用されますか?どのパフォーマンス指標が基準を満たすことが保証されていますか?

A: スリーピース ハイプラットフォーム フランジ付きボール バルブは、GB/T-13927 および API 598 の検査基準に厳密に従っています。バルブは工場から出荷される前に、厳密な圧力検査（水圧および空気圧）、寸法精度検査、シール性能検査、および外観検査を経ます。これらの試験により、耐圧性能、シール性能、寸法精度などの中核となる性能指標が基準を満たしていることが確認され、不合格品の工場出荷は厳しく禁止されます。

Q: スリーピース ハイプラットフォーム フランジ付きボール バルブのシール リングが破損した場合、適切な付属品をすぐに購入できますか?

A: はい。 Diye は供給元メーカーとして、互換性のあるオリジナルのシール リングおよびさまざまな付属品 (ボルトやバルブ ステムなど) の長期在庫を維持しています。当社は、アクセサリ交換のニーズに合わせて商品を迅速に配送し、機器のダウンタイム損失を削減し、スムーズで効率的な交換を保証するための交換に関する無料の技術ガイダンスを提供します。

Q: 3ピースハイプラットフォームフランジ付きボールバルブのバルブボディ、ボールコア、バルブステムのオプションの主要材料は何ですか?素材の選び方は？

A: コアオプションの主な材質には、304 ステンレス鋼、316L ステンレス鋼、炭素鋼の 3 種類があります。選択の基準は次のとおりです。 ① 304 ステンレス鋼: 従来の水、油、ガス、弱酸塩基の非強腐食作業条件に適しており、優れたコストパフォーマンスを備え、通常の産業用および民生用パイプラインに適しています。 ② 316L ステンレス鋼: モリブデン元素が添加されており、より強い耐食性と耐酸化性を持ち、強酸塩基、海水、化学溶剤などの複雑な作業条件に適しており、石油や医薬品などのハイエンドのシナリオに適しています。 ③ 炭素鋼: 高い構造強度と優れた耐圧性能を備え、高圧、非腐食性の作業条件および重荷重のシナリオに適しています。すべての材料はDiyeのオリジナル工場で生産されており、ニーズに応じてカスタマイズできます。
