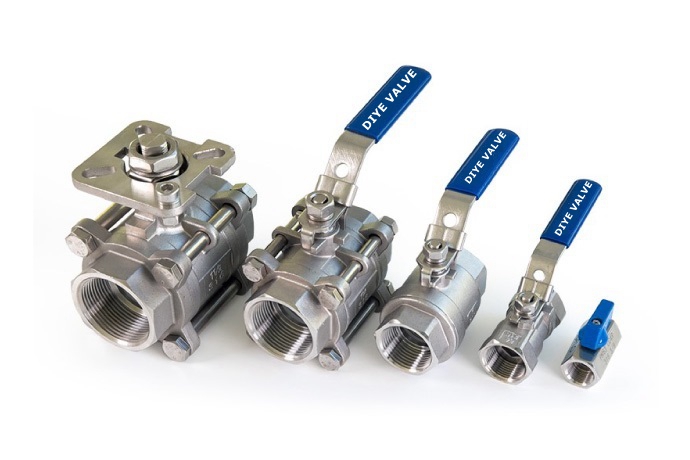

1PC vs 2PC vs 3PC ステンレス鋼製ねじ付きボールバルブ選択ガイド

ステンレス鋼製のねじ付きボールバルブは、産業用配管システムの流体制御用の主要コンポーネントです。コンパクトな構造、素早いスイッチ操作、信頼性の高いシーリング、簡単な取り付けにより、水処理、化学処理、石油輸送、工業用暖房、およびさまざまな一般配管プロジェクトで広く採用されています。海外のバイヤーやエンジニアリング請負業者のほとんどは、1PC、2PC、3PC のねじ付きボールバルブの違いを区別するのに苦労しています。これら 3 つのタイプは、構造設計、コスト負担、圧力耐性、安全性能、適用可能なシナリオが大きく異なります。間違ったタイプのバルブを選択すると、パイプの漏れ、面倒なメンテナンスの問題、さらにはプロジェクト全体の隠れた安全上の危険が簡単に発生する可能性があります。この実用的なガイドは、1PC、2PC、および 3PC ステンレス鋼ねじ付きボールバルブの特性を詳しく説明しており、エンジニアや購入者が特定の作業条件に適したモデルを選択するのに役立ちます。

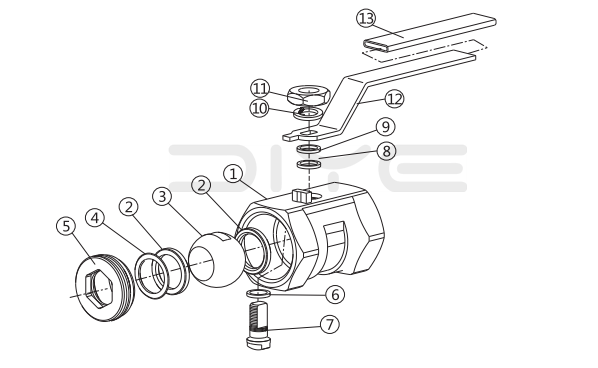

1. 1PC ねじ付きボールバルブとは何ですか?

の1PC ねじ付きボールバルブ,または一体型ボールバルブは、一体型の鍛造ステンレス鋼ボディを備えています。これは、すべてのねじ付きボールバルブ設計の中で最もコンパクトで軽量なオプションです。ボールコアとシーリングアクセサリは片面から組み立てられるため、組み立て隙間が最小限に抑えられ、脆弱な部品が少ない非常にシンプルな構造になります。

特徴と利点:このバルブ タイプは、製造コストが低く、設置面積が小さく、軽量です。外部漏れがほとんどなく、確実なシール性能を発揮します。一体型の一体構造により、長期使用時の本体の緩みや媒体の侵入を効果的に防止します。

制限事項:一体鍛造構造のため耐圧性能は2PC、3PCモデルに比べ低く抑えられています。バルブ本体はメンテナンスのために分解できないため、内部のシールリングやコアコンポーネントが損傷した場合はバルブ全体を交換する必要があります。

適用される労働条件:通常の給水、一般的なガス供給、非腐食性液体の輸送など、低圧および従来のパイプライン システムに完全に適合します。これは、通常の土木プロジェクトや予算に優しい産業用支持配管システムにとって最もコスト効率の高い選択肢です。

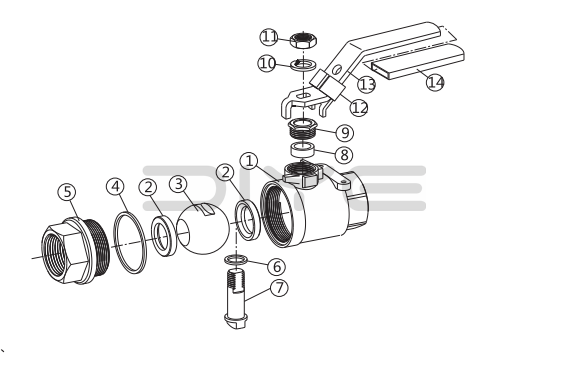

2. 2PC ねじ込みボールバルブとは何ですか?

の2PC ネジ付きボールバルブ1次側弁体と2次側弁体をネジやボルトで強固に固定した2分割構造を採用しています。世界の工業用バルブ市場で最も人気があり多用途なモデルとして、手頃な価格、安定した性能、容易なメンテナンスの完璧なバランスを実現しています。

特徴と利点: このバルブは手頃な価格で、1PC の代替品よりも優れた耐圧性を誇り、ほとんどの産業環境で安定したシールを維持します。取り外し可能な 2 ピース構造により、作業者はバルブを部分的に分解して内部の洗浄、ボールコアの交換、PTFE シールの更新を行うことができ、後のメンテナンスコストを大幅に削減できます。全体的な構造は、緩むことなく、頻繁な中圧の衝撃に耐えられるほど頑丈です。

制限事項:1PC ボールバルブよりもわずかに大きくて重いため、超高圧パイプラインや厳格な動作基準を持つ重要な高リスク産業システムには適していません。

適用される労働条件:中圧工業パイプライン、化学流体輸送、工業用加熱システム、石油・ガス補助パイプライン、食品加工装置、従来の海外エンジニアリングプロジェクトなどに広く応用されています。ほとんどの国際標準 OEM 注文では、信頼性の高い品質と優れたコストパフォーマンスにより、2PC ねじ付きボールバルブが好まれています。

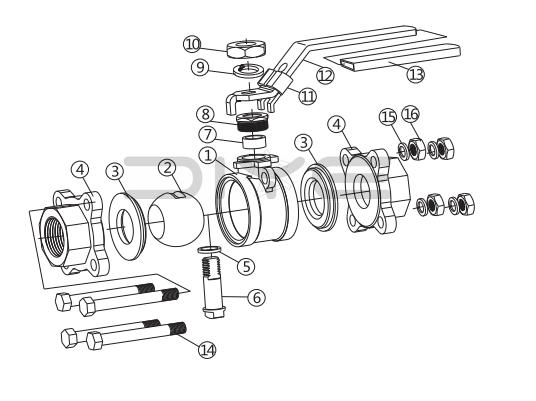

3. 3PC ねじ込みボールバルブとは何ですか?

の3PCねじ付きボールバルブ左バルブ本体、右バルブ本体、中央バルブ本体の 3 つの独立した部品から組み立てられています。ボールコアとすべてのシールコンポーネントは中央ボディに完全に封入されており、両面ボルトでしっかりと固定されています。この構造設計により、市場で最高級かつ最も信頼性の高いねじ付きボールバルブとなっています。

特徴と利点:極めて安定した構造で、優れた耐高圧性、防爆性、ゼロリーク性能を実現したバルブです。完全に密閉されたボールコア設計により、直接的な媒体衝撃によるコンポーネントの損傷を効果的に回避します。完全な分解、内部の徹底的な洗浄、付属品の完全な交換に対応しており、長期間の繰り返し使用を可能にします。その総合的な耐用年数は、1PC および 2PC ボールバルブの寿命をはるかに上回ります。

制限事項:複雑な3ピース構造のため、製造コストが高くなり、単価も高くなります。その一方で、1PCや2PCモデルに比べてサイズが大きく、重量も重いのが特徴です。

適用される労働条件:これは、腐食性化学媒体、高温蒸気パイプライン、石油送電線、医薬品生産設備、継続的に稼働する産業施設、高水準の国際エンジニアリングプロジェクトなど、高圧、高精度、高リスクの産業パイプラインシステムにとって最適な選択肢です。

4. 1PC / 2PC / 3PC ボールバルブの主な違い

オンサイト調達およびエンジニアリング設計の場合、ユーザーは実際のパイプライン圧力、媒体特性、その後のメンテナンスの需要に基づいて適切なバルブ タイプを選択できます。1PC: 通常の非腐食性媒体を使用する低圧パイプラインに最適で、予算が限られており、定期的なメンテナンスが必要ないプロジェクトに適しています。2PC: 一般的な産業用媒体を使用する中圧パイプラインに最適です。品質、性能、コストのバランスが完璧で、定期的なメンテナンスが可能なため、最も広く輸出され、一般的に使用されているねじ付きボールバルブタイプとなっています。3PC: 高圧、高温、腐食性の作業シナリオ向けに設計されており、厳しい産業安全基準と長期耐用年数要件を満たしています。

5. ねじ込みボールバルブの選定に関するFAQ

Q1: 輸出エンジニアリングプロジェクトに最適なタイプはどれですか?
A: 従来の海外プロジェクトのほとんどは、2PC ステンレス鋼製ねじ付きボールバルブを選択しています。これらのバルブは ISO、CE、その他の主流の国際規格に準拠しており、安定した性能と競争力のある価格を特徴としています。ハイエンドの産業プロジェクトやハイリスクプロジェクトの場合、3PC ボールバルブがより信頼性の高い選択肢となります。

Q2: 1PC ボールバルブは化学パイプラインに使用できますか?

A: No. 1PC ボールバルブは、低圧および非腐食性媒体にのみ適用されます。化学工業における腐食性の液体およびガスの場合、安定した動作を確保するには、304 または 316 ステンレス鋼製の 2PC または 3PC ボール バルブが必須です。

Q3: 3PC ボールバルブは漏れゼロを達成しますか?

A: プレミアム 3PC ねじ付きボールバルブは、完全密閉構造設計と高精度 PTFE シーリングアクセサリを採用しています。定格使用プレス下で完全に漏れゼロを実現します。高規格の産業用パイプラインの厳しいシール要件を完全に満たしています。

6. 結論

結論 1PC、2PC、および 3PC ねじ付きボールバルブは、それぞれ低グレード、中グレード、高グレードの産業パイプラインアプリケーションシナリオに対応します。バルブの選択には、万能の最適な選択肢はなく、実際の使用条件に最も適した選択肢のみが存在します。 Diye Valve は、304 および 316 ステンレス鋼グレードの 1PC、2PC、および 3PC ステンレス鋼ねじ付きボールバルブの全製品を提供しています。当社のすべての製品は国際圧力規格に準拠しており、出荷前に厳格な圧力および密閉テストを受けており、グローバルなプロジェクト調達の多様なニーズを満たすカスタマイズされたソリューションをサポートしています。
