ツーピース フランジ ボール バルブ: 構造原理、設置規則および適用制限

産業用流体システムにおける現場での故障や選択ミスのほとんどは、バルブ特性の表面的な理解に起因しています。多くのエンジニアリング専門家は、ツーピース フランジ ボール バルブを、その構造上のトレードオフ、耐圧限界、および固有の取り付けロジックを無視して、通常のオン/オフ コンポーネントとみなしています。耐圧性に欠けるワンピース ボール バルブやメンテナンス コストの高いスリーピース ボール バルブと比較して、ツーピース フランジ ボール バルブは、一般産業用途向けに構造強度、コスト効率、動作安定性の最適なバランスを提供します。ただし、その独自の構造設計には明確な設置境界と適用可能な作業条件が伴います。ほとんどの場合、漏れ、詰まり、バルブ本体の損傷などの一般的な欠陥は、製品の品質問題によって引き起こされるのではなく、不適切な取り付けや動作条件の不一致によって引き起こされます。この記事では、断片的な基本チュートリアルと業界の固定概念を打ち破ります。ツーピースフランジボールバルブの構造的本質、垂直および水平設置ロジック、標準操作ガイドライン、禁止された用途シナリオ、よくある質問に至るまで詳細な分析を実施し、パイプライン設計、現場設置、日常メンテナンスのための実践的かつ専門的な参考資料を提供します。

1. ツーピースフランジボールバルブとは何ですか?

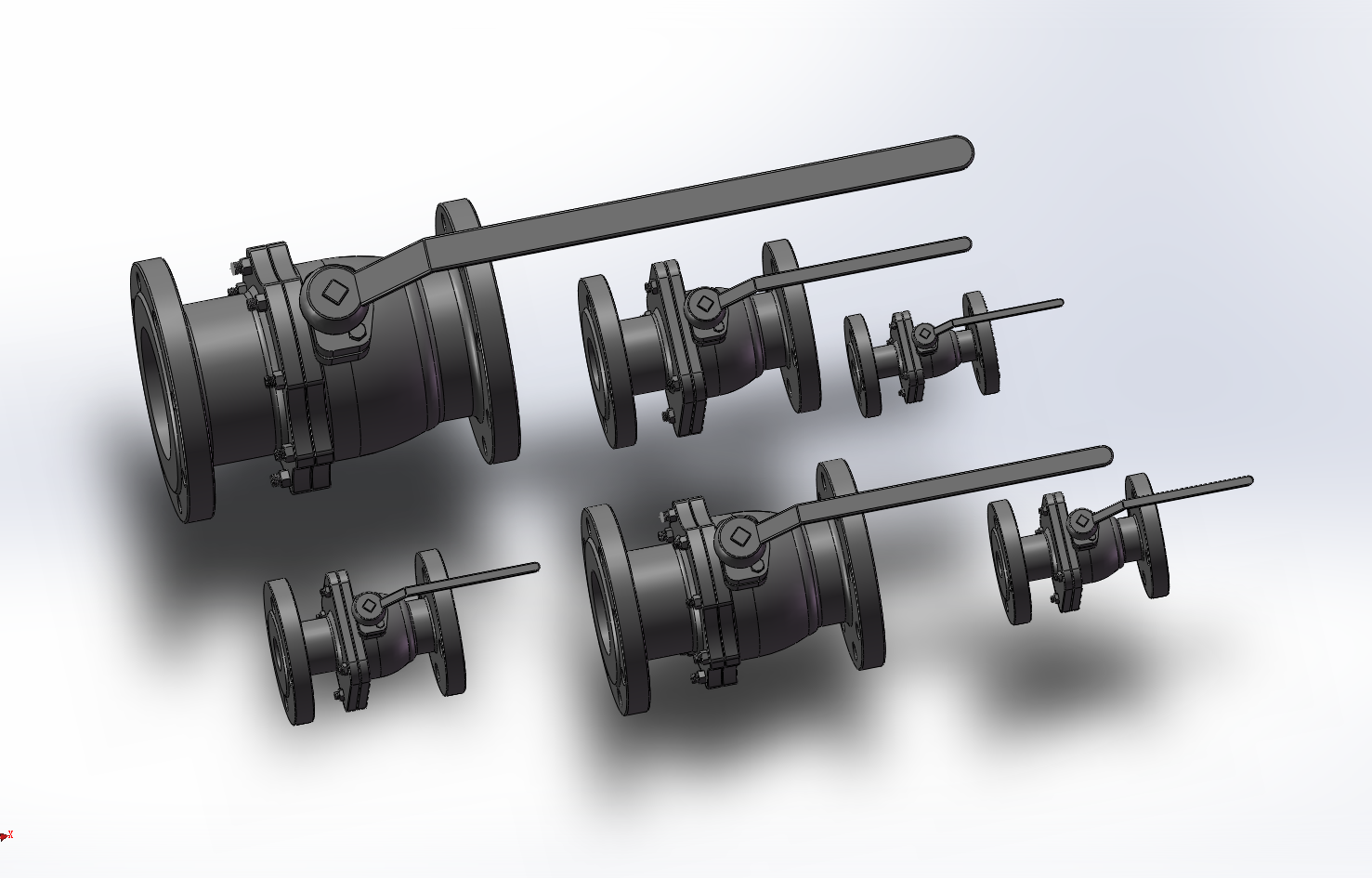

2 ピースフランジボールバルブは、バルブ本体を 2 つのセクションに分割し、一体化したフランジ接続構造を備えています。バルブ本体とボンネットで組み立てられ、高力ボルトで固定され、ボール、バルブシート、ステムシールアセンブリなどの精密な内部部品が装備されています。ワンピース ボール バルブとスリーピース ボール バルブの中間の位置を占め、土木工学、軽工業、一般化学および都市流体システムの主流の標準バルブとして機能します。構造上のトレードオフについての深い理解が不足しているため、多くのエンジニアが 3 つのタイプのボール バルブを混同しています。ワンピースボールバルブは一体鋳造構造で低コストですが、耐圧性に限界があり、メンテナンス性もほとんどありません。スリーピース ボール バルブは、インライン分解とコンポーネント交換をサポートし、過酷な作業条件に最適ですが、総コストは高くなります。ツーピース設計は、市場のギャップを完全に埋めます。スプリットバルブの信頼できる気密性と構造的剛性を維持し、一体型バルブの圧力欠陥を補い、スリーピースバルブの複雑な分解構造を回避します。工学的な位置付けの点では、これは極端な作業条件向けの専門的なバルブではなく、ほとんどの一般的な流体システム向けの標準化されたコスト効率の高いソリューションです。90 度のクイックスイッチングと双方向のシール性能を備えたフルポートフロー設計を採用しています。水、油、従来のガス、弱腐食性媒体と互換性があり、PN16 から PN40 までの圧力グレードをカバーします。安定した動作と低い故障率を備えているため、長期の連続動作と頻度の低いメンテナンスが必要な標準化されたパイプラインに非常に適しています。

2. ツーピースフランジボールバルブは垂直に設置できますか?

ツーピースフランジボールバルブの垂直設置は、産業建設において長い間物議を醸してきたトピックです。実際的な結論は明らかです。垂直設置は実現可能ですが、作業条件と設置方法に厳しい制限があり、普遍的に適用できるわけではありません。これは、現場で最も見落とされやすい落とし穴の 1 つです。重力依存の逆止弁とは異なり、ツーピース ボール バルブは、開閉を実現するために、事前に締め付けられたバルブ シートのシールとボールの回転に依存しています。理論的には、水平設置と垂直設置の両方が構造的に許容されます。それにもかかわらず、垂直設置は媒体の沈降やステム応力偏差などの隠れたリスクを増幅させ、シールの安定性と耐用年数を直接損ないます。垂直設置は、純水、清水、従来のガスなどの清浄な媒体に対して、常温および低圧下で完全に機能し、動作の安定性に影響を与えません。沈殿物、固体粒子、高粘度または結晶化しやすい媒体を含む媒体の場合、垂直設置は推奨されません。不純物は垂直バルブ本体の底部に継続的に沈殿し、高精度のバルブシート表面を摩耗させ、ボール詰まり、微小な漏れ、スムーズでないスイッチングを引き起こします。これは水平設置バルブではほとんど見られない問題です。さらに、垂直設置には絶対のルールがあります。バルブステムを決して下向きに取り付けてはなりません。ハンドホイールとアクチュエーターは上向きまたは横向きでなければなりません。下向きに取り付けると、ステムのパッキン領域に残留媒体と不純物が蓄積し、徐々に腐食、外部漏れ、修復不可能な隠れた危険を引き起こします。

3. ツーピースフランジボールバルブのコア取り付けガイドライン

後期バルブの故障の 80% 以上は、品質上の欠陥ではなく、標準以外の取り付けが原因です。専門的な設置では、単にボルト穴の位置を合わせてネジを締めるだけではなく、パイプラインの応力、シールのずれ、中程度の衝撃のリスクを排除することに重点を置いています。以下は、現場で検証されたコア操作ガイドラインです。

3.1 隠れた摩耗を避けるためのパイプラインの前処理

設置前にパイプライン全体を徹底的にパージおよびフラッシングして、溶接スラグ、錆、切削片、その他の硬い粒子を除去します。 2ピースボールバルブのバルブシートは高精度ミラーシール構造を採用。微量の固い不純物は不可逆的な傷や永続的な微小漏れの原因となり、これが新品バルブの短期故障の主な原因となります。

3.2 ゼロ応力フランジの位置合わせ

フランジ穴の位置を揃えるためにパイプラインを無理に引っ張ったり、絞ったりしないでください。剛性の高い 2 ピースのバルブ本体は、強制応力が加わると微小変形しやすくなります。システム圧力が変動すると、変形したバルブ本体にシール不良が発生したり、亀裂が発生したりすることがあります。均一な圧力分布を実現するために、フランジ表面の自然なフィッティングとガスケットの中央配置を確保します。

3.3 ボルトを斜めに徐々に締める

フランジボルトは片側を一度に締めるのではなく、斜めに多段に締めてください。非対称圧縮により、不均衡なガスケット応力と微小フランジ変形が発生し、現場でよくある問題、つまり、低圧では漏れはないが、高圧では明らかな浸透が発生します。

3.4 取り付け後のフルストローク圧力テスト

設置後すぐにバルブを正式に作動させないでください。全開・全閉状態での耐圧試験を実施し、シール性能を確認し、噛み込みや応力による固着故障の有無を確認し、潜在的なリスクを事前に排除します。

3.5 十分な操作およびメンテナンススペースの確保

バルブステム、ハンドル、電動または空気圧アクチュエーターの周囲に十分な隙間を確保してください。スペースが遮断されると、毎日のスイッチング操作やその後の定期メンテナンスが妨げられます。

4. 固く禁じられているインストールシナリオ

ツーピースフランジボールバルブは普遍的な安定性とコスト上の利点を備えていますが、固有の構造上の制限があります。特定のシナリオで不適切に使用すると、不可逆的な摩耗や潜在的な安全上の問題が発生する可能性があり、これはエンジニアリング上の明らかなタブーです。

4.1 頻繁なメンテナンスが必要な連続生産ライン

2ピースボルト締め構造のため、内部消耗部品のインライン交換には対応できません。バルブシートまたはシールが摩耗したら、メンテナンスのためにバルブ全体を取り外し、パイプラインを切断する必要があります。スリーピース ボール バルブが唯一の実行可能な選択肢である、定期的な洗浄と部品交換が必要な 24 時間の連続生産シナリオには適用できません。

4.2 粒子状、結晶性、または高粘度の媒体の使用条件

迅速な分解と洗浄をサポートするスリーピース バルブとは異なり、ツーピース バルブは内部の堆積物を除去するために簡単に分解することはできません。不純な媒体を使用して長期間使用すると、継続的なシール面の摩耗やボールの詰まりが発生し、故障の可能性が急激に増加します。

4.3 激しいウォーターハンマーと頻繁な圧力変動を伴うパイプライン

2ピース分割構造のため、一体型バルブや強化3ピースバルブに比べて耐衝撃性が低くなります。ウォーターハンマー衝撃や急激な圧力変化を繰り返すと締結ボルトが緩み、シールの仮締め力が低下し、持続的な媒体漏れが発生します。

4.4 長期スロットリング規制

ツーピースフランジボールバルブは、スロットリングサービスではなく、厳密にオンオフ制御用に設計されています。長期間の半開動作により、バルブシートに高速媒体の磨耗が発生し、ミラーシール層が急速に摩耗し、不可逆的な漏れが発生します。瞬間的な流量調整のみが可能であり、連続的なスロットル調整はできません。

4.5 防爆シナリオでの非標準設置

可燃性および爆発性媒体の場合、静電気除去装置を省略したり、ステムを下向きに設置したりすると、静電気の蓄積や媒体の堆積が発生し、重大な爆発や火災の危険が生じます。ツーピースに関するよくある質問

5. ツーピースフランジボールバルブの取り付けに関するよくある質問

Q1: 垂直設置と水平設置ではどちらの設置方法が長寿命ですか?

不純物のないクリーンなメディアの場合、取り付け姿勢による寿命への影響はほとんどありません。沈殿物が発生しやすいメディアの場合は、水平に設置する方がはるかに安定します。内部不純物の堆積を効果的に回避し、シール面の摩耗を軽減するため、複雑な作業条件に最適なソリューションです。

Q2: バルブを取り付けた後、高圧でのみ漏れが発生し、低圧では漏れが発生しないのはなぜですか?

このような故障の 90% 以上は、ボルトの締め付けが不均一であること、ガスケットのオフセット、解放されていないパイプラインの応力が原因で発生します。構造のずれは、低圧力下ではわずかですが、高圧下では増幅され、シール不良につながります。この問題は、ボルトを斜めに締め直し、配管のストレスを取り除くことで解決できます。

Q3: ツーピースフランジボールバルブは自動アクチュエータに適合しますか?

はい。標準の高プラットフォーム 2 ピース フランジ ボール バルブは、電気および空気圧アクチュエータと完全に互換性があります。これらは遠隔自動制御をサポートしており、自動流体パイプラインにとってコスト効率の高いオプションです。

Q4: 新設バルブの詰まりの原因は何ですか?

一般的な原因としては、パイプラインの不純物によるシール表面の傷、フランジの強制的な位置合わせによる微小変形、圧力解放試運転の欠如などが挙げられます。これらは、製品の品質の問題ではなく、典型的な取り付けエラーです。

Q5: フランジ ボール バルブの 2 ピースと 3 ピースのどちらを選択すればよいですか?

メンテナンス頻度が低く、コスト管理の要求が低い従来の作業条件には、ツーピース ボール バルブを選択してください。過酷な腐食環境、汚れやすい媒体、インラインメンテナンスが必要な連続生産システムには、スリーピースボールバルブをお選びください。両者の間に絶対的な優位性はなく、シナリオベースの適合性のみです。

結論

ツーピースフランジボールバルブの中核となるエンジニアリング価値は、ほとんどの一般的な工業用流体シナリオへの優れた適応性にあります。安定した構造、成熟した性能、制御可能なコストを備えたこれらは、現代の産業パイプラインの基本的かつ中核的なコンポーネントとなっています。バルブの故障のほとんどは、製品固有の欠陥ではなく、動作条件の不一致や非標準的な取り付けに起因すると考えられます。その構造上のトレードオフ、取り付けの境界、およびアプリケーションのタブーを徹底的に理解することは、エンジニアが典型的な取り付けミスを回避し、長期的な動作安定性を最大化し、全体的なメンテナンスコストを削減し、最終的には産業用流体システムの安全で効率的かつ持続可能な動作を実現するのに役立ちます。
