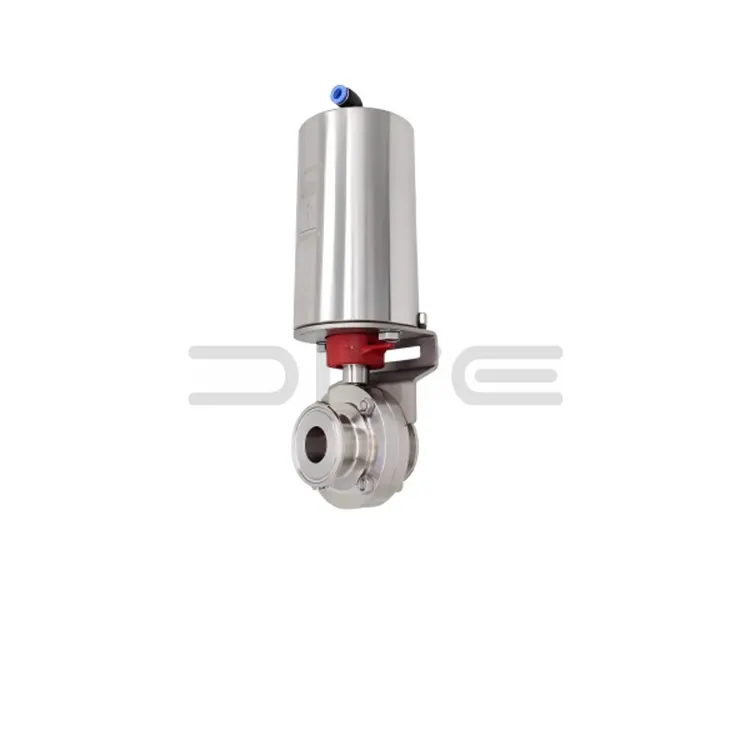

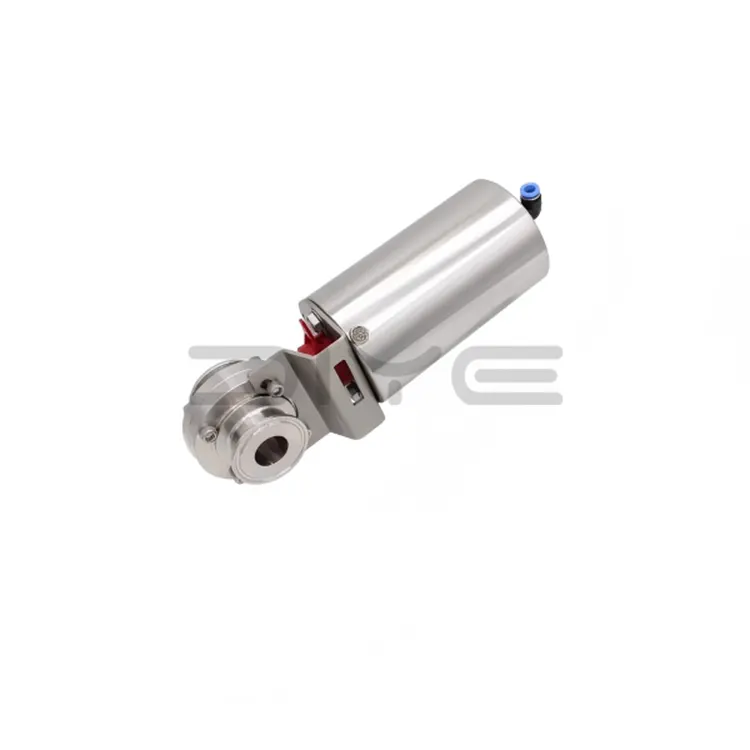

空気圧式サニタリーバタフライバルブ

DIYE VALVE 空気圧式サニタリーバタフライバルブは、当社の工場で独自に開発、製造されています。これは、衛生流体配管システムの自動生産シナリオのための高性能コア制御コンポーネントです。中国製のこの製品は、厳格な品質管理基準に準拠し、高度な空気圧制御技術と衛生的な構造設計を統合し、食品、飲料、製薬、生物産業の厳しい衛生要件を満たしています。

このバルブは、コア動力源として空気圧アクチュエータを使用しており、サニタリーバタフライバルブ本体と完全に適合しています。これにより、メディアの迅速な遠隔自動開閉が可能になり、パイプラインの動作効率と安定性が向上します。デッドアングルのない構造により培地の残留物や細菌の増殖を防ぎ、信頼性の高いシーリングにより培地の漏れがゼロになります。また、迅速な応答能力は自動生産ラインの動的な調整ニーズに適応し、衛生業界の CIP (定置洗浄) および SIP (定置滅菌) 要件に完全に準拠しています。

核となる動作原理

空気圧式サニタリーバタフライバルブの空気圧アクチュエータは、バルブステムを駆動してバルブディスクを回転させ、バルブを開閉します。アクチュエータの片側に空気が入ると、ピストンが押されてバルブステムが回転し、開閉動作が完了します。アクチュエータの構造により複動形と単動形の2つのモードがあります。

- 複動アクチュエーター: 両側からの吸気と排気を交互に行うことで、バルブディスクの正逆回転を実現します。頻繁な開閉が必要なシーンに適しており、安定した動作と高い適応性を提供します。

- 単動アクチュエータ: 片側の空気取り入れ口によって駆動され、もう一方の側は空気供給障害時の自動リセットのためにバネ力に依存します。これにより、パイプラインの安全な動作が保証され、空気供給システムに障害が発生した場合の潜在的な安全上の危険が回避されます。

さらに、アクチュエーターによりバルブの開閉角度を柔軟に調整できます。一部のモデルは 0° から 90° までの無段階調整をサポートしており、基本的なパイプラインの開閉制御と細かい流量調整の両方のニーズを満たし、さまざまな生産シナリオに適応します。

オプションの空気圧アクチュエータとアクセサリ

1. オプションの空気圧アクチュエータ

- 単動アクチュエータ: スプリングリセット機能を備えており、エア供給障害時に自動的に元の位置に戻り、高い安全保護を提供し、安全性が要求されるシナリオに適しています。

・複動式アクチュエータ：2つのエア源で駆動するため、スムーズで安定した開閉動作と高い耐久性を実現します。連続生産ラインなどの高頻度稼働シナリオに適しています。

2. マッチングアクセサリー

- 空気圧トリプレット: フィルタ、減圧弁、およびルブリケータで構成され、供給空気中の不純物をフィルタリングし、空気圧を安定させ、アクチュエータを潤滑し、耐用年数を延ばし、安定したバルブ動作を保証します。

- ソレノイドバルブ: 空気供給を制御し、遠隔からのバルブ開閉を可能にし、中央制御システムとの統合を促進し、自動化を強化します。

- 位置トランスミッター: バルブの開閉状態に関するリアルタイムのフィードバックを提供し、中央制御システムによるリアルタイムの監視を可能にし、制御可能な生産プロセスを確保します。

- リミットスイッチ: バルブディスクのオーバートラベルを防止し、機械的損傷を回避し、バルブ構造を保護します。

- ハンドル機構: 緊急時の手動操作に使用されます。空気供給が停止した場合でもバルブの開閉が可能となり、生産の継続が保証されます。

DIYEバルブについて

DIYE VALVEは、​​中国製の空気圧式衛生バタフライバルブの専門メーカーおよびサプライヤーとして、完全な研究開発、生産、販売、アフターサービスシステムを備えており、高品質の製品と行き届いたサービスを世界中の顧客に提供することに取り組んでいます。

当社には、英語、ロシア語、アラビア語、その他の言語に堪能な貿易および技術の専門チームがおり、製品の選択、設置、試運転、メンテナンスに関する質問に答える 24 時間オンライン サポートを提供し、多言語の設置およびメンテナンス マニュアルを提供しています。当社の工場では厳格な品質検査プロセスを実施し、原材料の選択から製品の出荷に至るまでのあらゆる段階を厳密に管理し、すべてのバルブが高品質基準を満たしていることを保証します。

海外のお客様の部品調達課題を解決するため、シール、エアトリプルユニット、電磁弁などの汎用部品を提供し、物流サイクルの大幅な短縮と調達コストの削減を実現します。また、バルブユニット全体については 12 か月の保証、脆弱な部分については 6 か月の保証を提供しています。保証期間中、人為的以外の故障は無償で修理し、海外のお客様のユーザーエクスペリエンスを包括的に保証します。

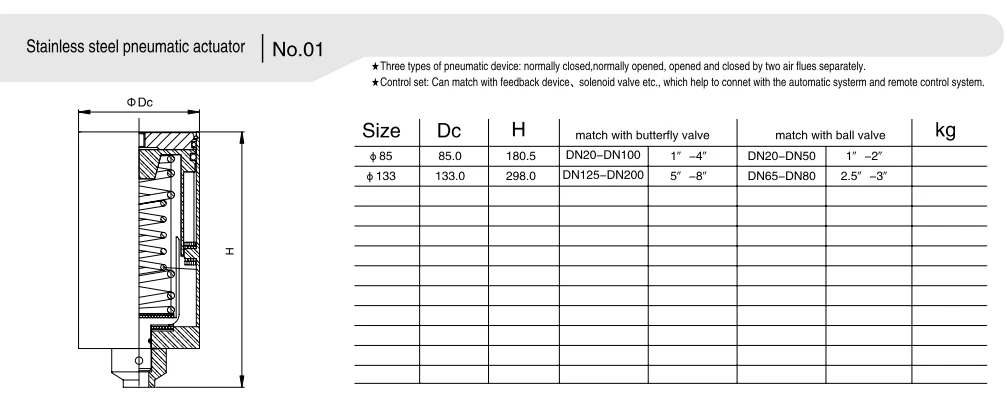

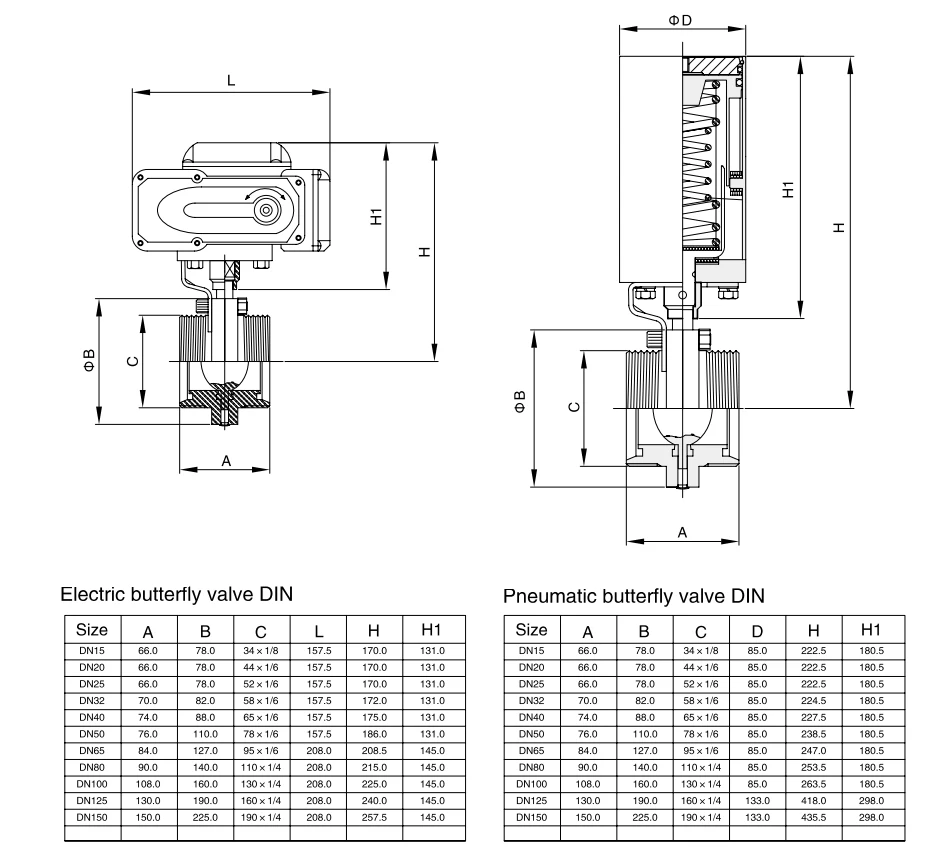

技術的パラメータ

よくある質問

Q：サニタリー空気圧バタフライバルブに使用できる空気圧アクチュエータの種類と選び方を教えてください。

A: 主流のタイプは単動式と複動式の空気圧アクチュエータで、安全要件と作業条件の作動頻度に基づいて選択されます。 ① 複動式アクチュエータ: 2 つのエア源によって駆動され、バルブが高速応答で安定して開閉します。自動生産ラインや高頻度動作による従来のサニタリー作業条件に適しており、オンオフを制御するために外部エア源を装備する必要があります。 ② 単動アクチュエータ: 片側の空気取入口によって駆動され、空気損失後に自動的にリセット (開閉) するスプリングリターン構造を備えており、高い安全性と保護性能を備えており、媒体が可燃性、有毒、腐食性であるリスクの高い衛生的な作業条件に適しており、空気源の故障後のパイプラインの安全リスクを効果的に回避できます。

Q: サニタリー空気圧バタフライ バルブにはどのような付属品が必要ですか?コアアクセサリの機能は何ですか?

A4: 基本必須 A: 付属品 + 必要に応じてオプションの付属品。主要な付属品とその機能は次のとおりです。 ① 空圧トリプルユニット (フィルタ + 減圧弁 + オイルミスト装置): 必須、空気源の不純物をろ過し、供給空気圧力を安定させ、アクチュエータの内部部品を潤滑し、アクチュエータの寿命を延ばします。 ② ソレノイドバルブ：オプションで、空気源のオンオフを遠隔制御し、バルブの自動および集中開閉を実現し、中央制御システムのリンクに適しています。 ③ 位置フィードバック装置: バルブの開閉状態 (開/閉/中立) のリアルタイムフィードバック (オプション) により、パイプライン動作の遠隔監視が容易になります。 ④ ハンドル機構: オプションで、空気源が故障したときにバルブを手動で操作でき、緊急作業条件に適しています。 ⑤ リミットスイッチ：オプションで、ストロークを超えてバルブディスクが回転するのを防ぎ、バルブ本体とシールを保護します。

Q: サニタリー空気圧バタフライ バルブの空気源圧力要件はどれくらいですか?現場の非標準の空気源に適応できますか?

A: 従来の適応空気源圧力は 0.4 ～ 0.8MPa で、これは業界の一般標準空気圧であり、ほとんどの現場の空気供給条件に適しています。現場の空気源が非標準圧力 (0.4MPa 未満または 0.8MPa より高い) の場合は、カスタマイズされた適応型空気圧アクチュエータを提供でき、現場の空気供給システムを追加変更することなくバルブの正常な開閉を確保するために空気圧を調整する減圧弁/増圧弁を装備できます。
