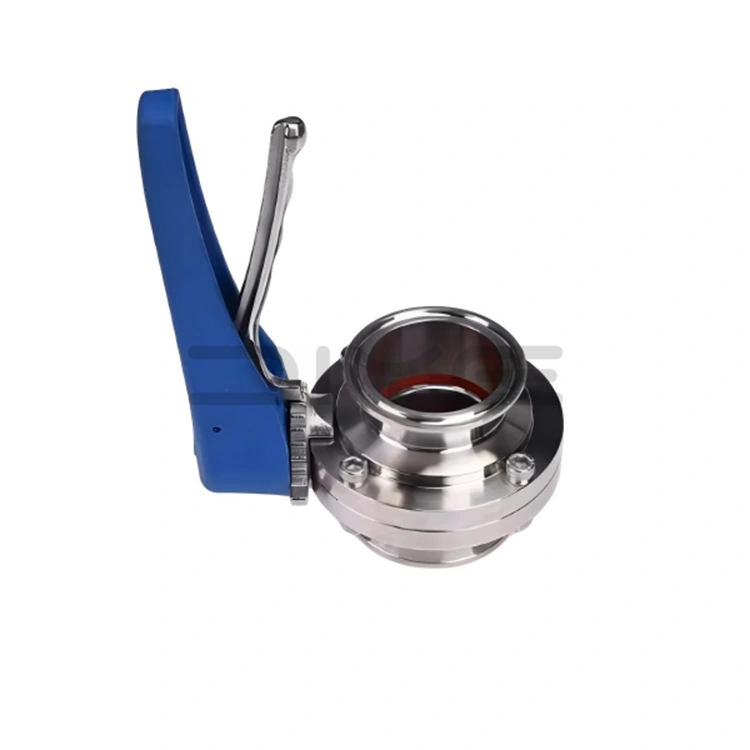

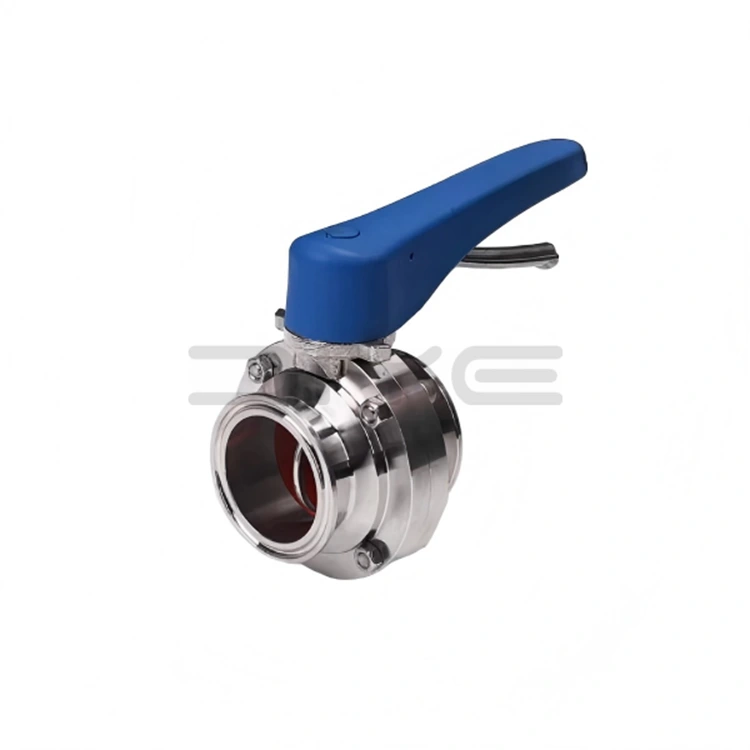

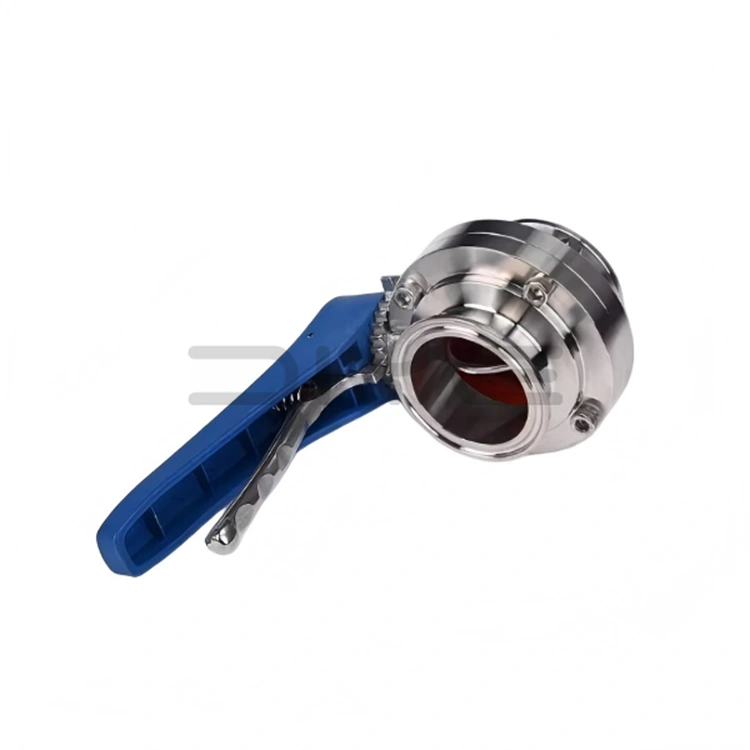

サニタリークイックインストールバタフライバルブ

DIYE VALVE サニタリークイックインストールバタフライバルブは、食品、製薬、乳製品、飲料、バイオ医薬品、純水システム、およびファインケミカル産業向けに設計された専用のクリーン流体制御バルブです。 「高衛生、高効率、高信頼性」の原則に準拠したその迅速な取り付け設計は、面倒な取り付け、時間のかかる分解、不便なメンテナンスなどの従来のバルブの問題点を解決し、パイプラインの運用とメンテナンスの効率を大幅に向上させます。

サニタリークイックインストールバタフライバルブは、両端に標準的なクランプ接続を使用しているため、溶接や複雑なねじ接続の必要がありません。クランプを使用すると迅速な組み立てと分解ができるため、便利で柔軟です。切替・メンテナンス・洗浄用のクリーン配管システムの中核となるバルブです。コンパクトで軽量な構造なので、狭い場所への設置に適しています。

専門的な利点

1. プレミアム素材の選択

製品の衛生性と耐久性を確保するために、DIYE VALVE はバルブ本体とバルブディスクに高品質の SUS304 (1.4301) または SUS316L (1.4404) ステンレス鋼を厳選し、優れた耐食性と機械的特性を備えています。バルブ本体の内面は電解研磨または機械研磨されており、表面粗さRa≤0.8μm（最大Ra≤0.4μm）を達成し、死角や残留物を排除し、洗浄が容易で、CIPオンライン洗浄およびSIP高温滅菌に完全に対応します。

適合するシールはすべて FDA 食品グレードの EPDM、シリコーンゴム (SI)、または PTFE で作られており、高温蒸気や酸/アルカリ腐食に耐性があり、FDA/3A 規格を満たしており、媒体の二次汚染を効果的に防止し、輸送される材料の安全性と清浄性を確保します。

2. 使いやすい構造と操作設計

サニタリークイックインストールバタフライバルブは、90°回転開閉設計を特徴とし、簡単かつ高感度な操作、素早い開閉速度、正確な流量調整を実現します。滑らかな流路により流体抵抗が最小限に抑えられ、双方向の媒体の流れがサポートされます。信頼性の高いシーリングによりクラス VI ゼロ漏れ基準を達成し、パイプラインのシーリングの長期的な安全性を確保し、材料の無駄や環境汚染を防ぎます。

操作面では手動マルチポジションハンドルを搭載しており、90°回転開閉や流量位置調整が可能です。顧客の自動化制御ニーズを満たすためのオプションとして空圧/電動アクチュエータも利用でき、手動と自動の統合操作を実現し、パイプライン制御のインテリジェンスレベルを向上させます。

権威ある認証と幅広い用途

DIYE VALVE サニタリークイックインストールバタフライバルブは、GMP、3A、EHEDG などの国際衛生基準に厳密に準拠しており、DIN、ISO、SMS、3A などの主流の国際クランプ基準と互換性があります。その強力な多用途性と互換性により、世界中の主流のクリーン配管システムに完全に適応できます。当社の工場は包括的な品質管理システムを誇り、原材料の検査、生産監視から完成品のテストに至るまでのあらゆる段階を厳格に管理し、製品が国際基準と顧客の要件を満たしていることを保証します。

サニタリークイックインストールバタフライバルブは、乳製品加工、ビール醸造、飲料瓶詰め、バイオ医薬品、純水システム、ファインケミカルなどのハイエンドのクリーン生産ラインで広く使用されています。純水、薬液、エマルジョン、スラリーなどのさまざまなクリーンメディアを搬送でき、さまざまな産業のクリーン生産に信頼性の高い流体制御ソリューションを提供します。

パートナーシップの利点

DIYE VALVEは工場直供給モデルを採用し、中間業者を排除し安定した品質を確保しながら、高性能でコストパフォーマンスの高い製品をお客様に提供します。一括購入には段階的な割引があり、特殊な素材、アクチュエータの組み合わせ、サイズのカスタマイズなどのカスタマイズされたサービスを利用して、さまざまな業界やプロジェクトの特定のニーズを満たすことができます。

中国の専門サプライヤーとして、DIYE VALVE は、高品質、高性能、そしてコスト効率の高いサニタリークイックインストールバタフライバルブを世界中の顧客に提供することに尽力しています。 DIYE VALVE は、専門的な技術サポート、包括的なアフターサービス、信頼できる製品品質により、顧客と長期的かつ安定したパートナーシップを確立し、生産効率の向上と運用コストの削減を支援します。

技術仕様

- 呼び径: DN10～DN150 (1/2"～6")

・呼び圧力：PN10/16(1.0/1.6MPa)

- 使用温度: -30℃～+150℃ (シール材質による)

- シーリングクラス: クラス VI (漏れゼロ)

- 適用規格: DIN、SMS、ISO、IDF、3A、GB/T 2238

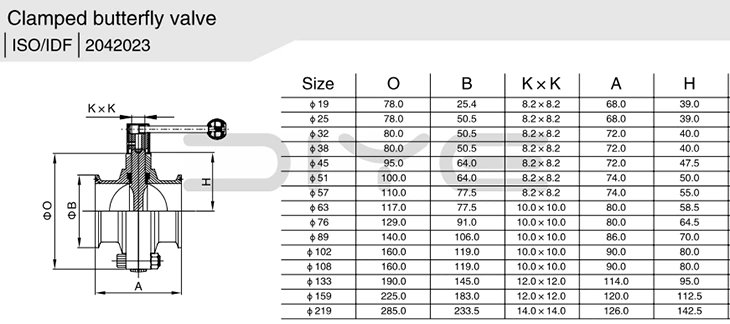

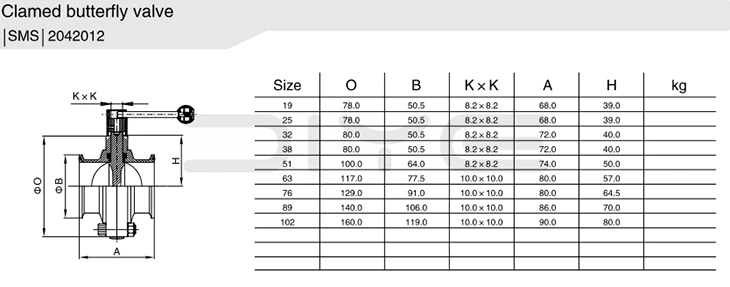

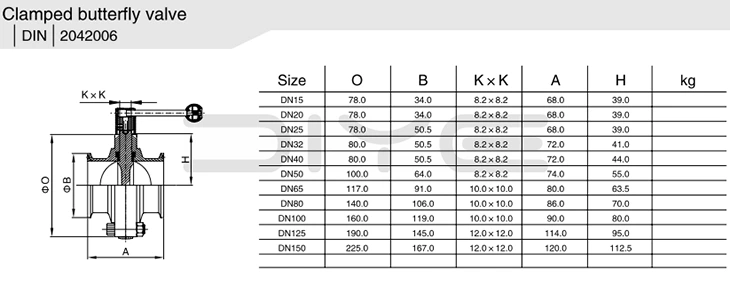

技術的パラメータ

よくある質問

Q: サニタリーバタフライバルブ用の EPDM / シリコーン / PTFE シールの技術的応用は?

A: EPDM は耐蒸気性と高温滅菌耐性を備えており、一般的な食品加工条件に適しています。シリコンは低温の精製水やマイルドな液体に適しています。 PTFE は強酸、アルカリ、有機溶剤に耐性があり、腐食性の薬液に最適です。 3 つの材料はすべて FDA の食品接触認証に準拠しています。

Q: 技術的な違いに基づいて、サニタリーバタフライバルブの材質 304 と 316L のどちらを選択すればよいですか?

A: 304 は標準的なニッケル含有ステンレス鋼で、きれいな水、飲料、乳製品などの中性媒体に適しています。 316L にはモリブデン元素が添加されており、酸、アルカリ、薬液、高温蒸気腐食に対する耐性が向上しています。より強力な粒界腐食耐性を備えた医薬品、発酵、塩を含む作業条件には必須です。

Q: サニタリーバタフライバルブは、双方向の水流、スラリー、高粘度媒体を許可できますか?

A: バルブは双方向シール設計を採用しており、順方向と逆方向の流れをサポートします。フルボア構造により流動抵抗が低く、スラリー、エマルジョン、微粘度のクリーンメディアに適用可能です。粒子が豊富な硬質スラリーを長期間使用すると、シール リングが摩耗しやすくなる可能性があるため、推奨されません。

Q: サニタリーバタフライバルブは、CIP オンライン洗浄および SIP 蒸気滅菌と互換性がありますか?

A: 完全に研磨されたデッドゾーンのない構造と高温耐性食品グレードのシールを備えたサニタリーバタフライバルブは、CIP循環洗浄およびSIP高温滅菌に完全に対応します。これらは GMP、3A、および EHEDG の衛生コンプライアンス要件を満たしており、無菌生産に直接使用できます。
