3PC フランジ付きボールバルブ

DIYE VALVE は、中国の先進的な工業生産システムに根ざした 3PC フランジ付きボールバルブを専門とする輸出業者および製造工場です。当社は、安定した性能と世界中のお客様へのタイムリーな納品を保証するために、完全な鋳造、機械加工、および試験設備を備え、生産プロセス全体を通じて厳格な品質管理を遵守しています。

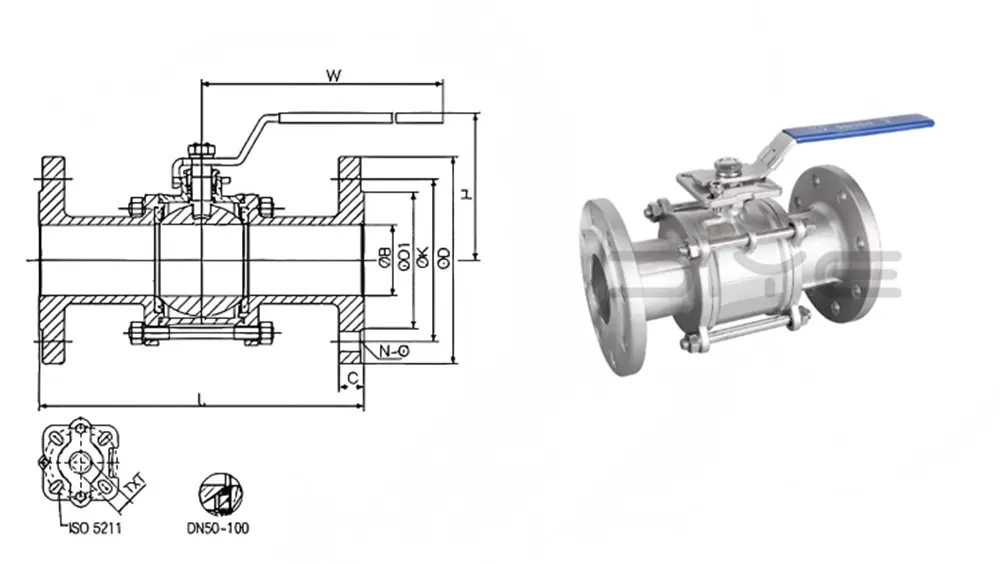

製品構造と主な機能

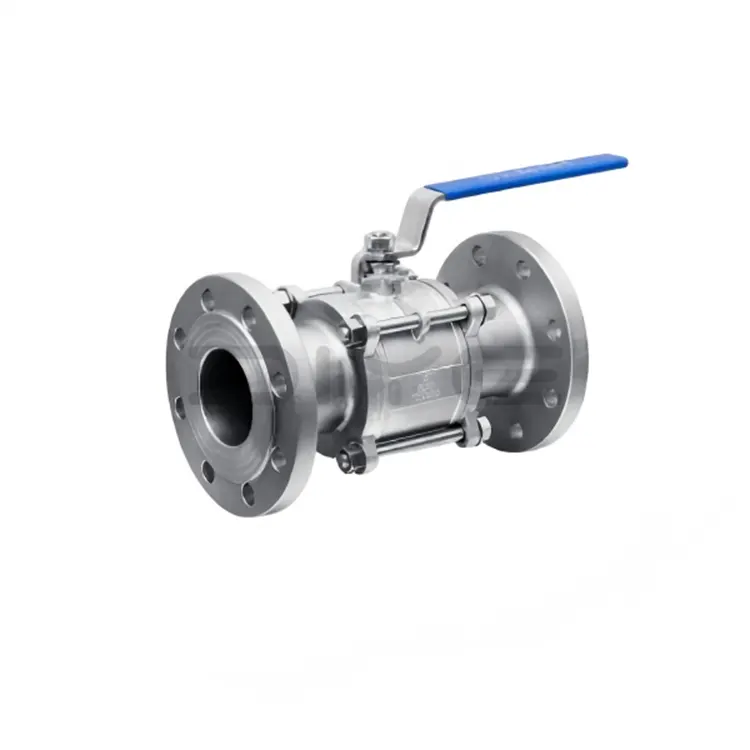

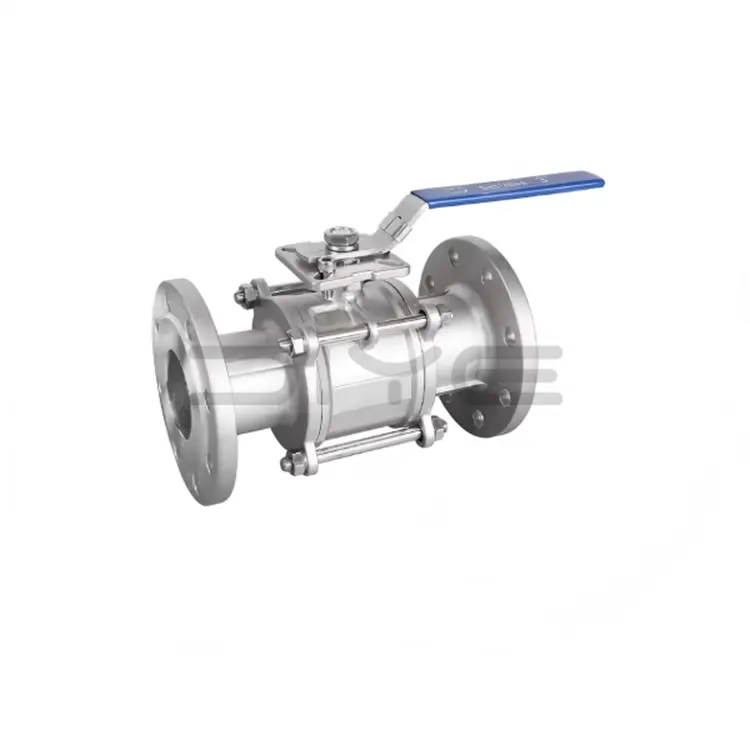

3PC フランジ付きボールバルブは、3 ピースの分割設計が特徴です。バルブボディは中央の本体と左右のフランジエンドキャップで構成されており、304/316/316Lステンレス鋼を鍛造、精密加工して製作されており、耐食性、耐高圧性、耐高温性に優れています。

コアパフォーマンスの利点

1. 90°回転により、流動抵抗が少なく素早い開閉が可能です。

2. 高性能PTFEガスケットを使用し、双方向の漏れゼロシールを実現します。

3. オンラインでの分解・メンテナンスが可能で長寿命です。

4. 手動、ウォームギア、エア、電動の4つの駆動方式に対応。

5.GB、ANSI、JIS、DINなどの国際規格に適合します。

動作原理

1. 開くプロセス: 3PC フランジ ボール バルブ ドライブ ユニットがバルブ ステムとボールを回転させます。ボールの貫通穴が配管と一致するとバルブが全開し、流体がスムーズに流れます。

2. 閉鎖プロセス: バルブ ステムがボールを 90° 回転させ、ボールの貫通穴をパイプラインに合わせます。ボールの固体部が流体の通路を完全に遮断し、確実な遮断を実現します。この時点で、バルブは完全に閉じられています。

3. シール機構: 高精度に加工されたボールは PTFE シールリングと正確に一致し、さまざまな使用条件下で信頼性の高い双方向シールを保証します。

アプリケーション

3PC フランジ型ボールバルブは、水、蒸気、油、ガス、酸、アルカリ、腐食性流体などのさまざまな媒体に適しています。石油化学、食品および飲料、製薬、水処理、HVAC、製紙、冶金産業で広く使用されています。

品質保証と認証:

1.権威ある認証

ISO 9001、CE、EAC、GOST、API 6D/607 などの権威ある認証を取得しており、ヨーロッパ、アメリカ、CIS、中東、東南アジアのプロジェクト アクセス要件を直接満たしています。

2.フルプロセステスト

原材料のスペクトル分析、1.5倍の定格圧力の水/空気圧テスト、シール性能テスト、100,000回以上の開閉寿命テストを実施し、出荷前に100％の製品認定を保証します。

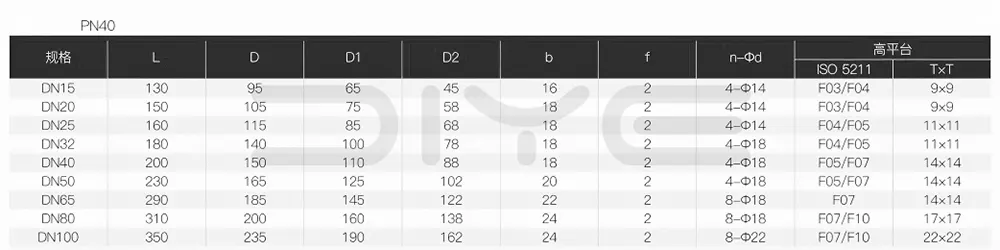

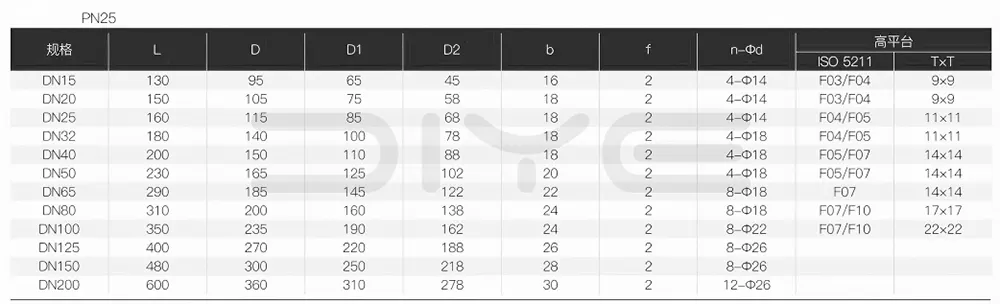

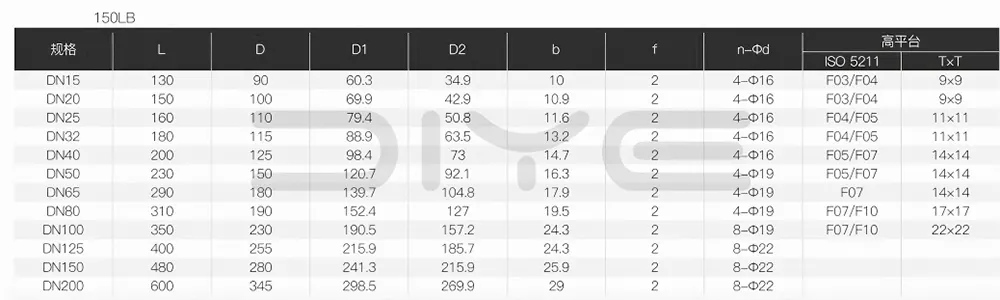

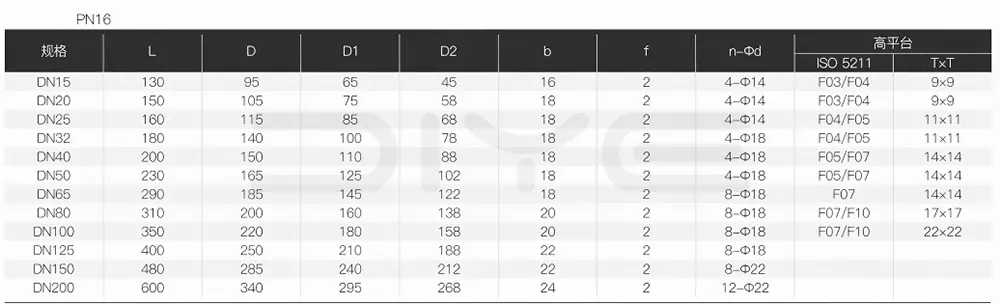

技術的パラメータ

サポートおよびカスタマイズサービス

1. ワンストップ供給：バルブ、アクチュエーター、フランジ、ガスケット、ボルトのフルセットを提供し、海外での調達と設置プロセスを簡素化します。

2.柔軟なカスタマイズ：ねじ規格（NPT/BSP/G/BSPTなど）、圧力定格、材料選択、シール、非標準サイズ、特殊インターフェース、プラットフォームの変更、外観印刷、ロゴのカスタマイズなどをワンストップで調整し、さまざまなプロジェクトのニーズを満たすことができます。

よくある質問

Q: 3PC フランジ付きボールバルブのシール材料はどのように選択すればよいですか?

A：1. PTFE（F4）：使用温度-20℃～200℃の汎用ソフトシールで、シール性、耐食性に優れています。

2. 強化 PTFE: 高温用途 (≤250℃) に適しています。

3. メタルシール (ハードシール): 高温 (≤600℃)、高圧、粒子を含む媒体向けに設計されています。

Q: 3PC フランジ付きボールバルブのシールの交換サイクルはどのくらいですか?

A: 1. ソフトシール (PTFE): 良好な作業条件下で 1 ～ 2 年。腐食性または高温の作業条件下では 3 ～ 6 か月に短縮されます。

2. メタルシール: 3 ～ 5 年、実際の摩耗条件に影響されます。
