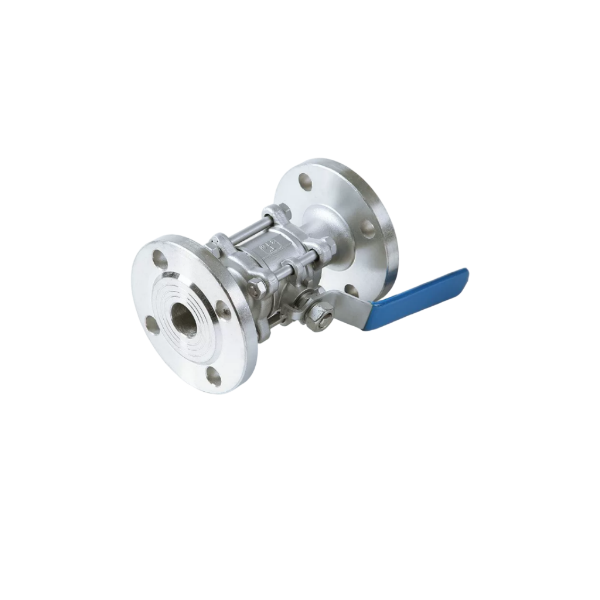

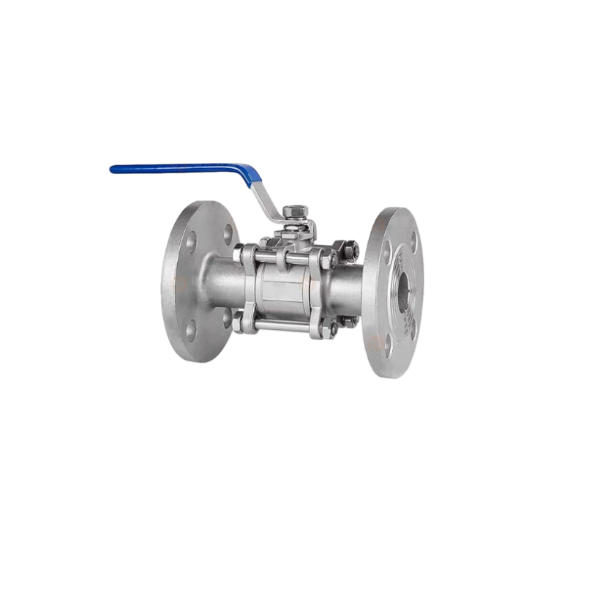

ステンレス鋼 3pc フランジボールバルブ

製品紹介

3 ピースのステンレス鋼製フランジ付きボールバルブは、CNC 加工を施した鍛造 SS304/SS316L ボディを備えています。フランジ付きの端により、産業用パイプラインへの組み立てが簡単になります。噴出防止ステムと PTFE シートシールを備えたこのフルポートバルブは、媒体の圧力損失を最小限に抑えます。 ISO5211規格の取り付けパッドを採用しており、手動レバー操作が可能、または遠隔自動制御用の空気圧および電気アクチュエータが装備されています。化学、水処理、石油・ガス、食品加工配管システムにおける流体遮断用に広く輸出されています。

動作原理

3 ピースのフランジ付きボールバルブは、ステム軸を中心にボールを 90° 回転させることで流体の流れを制御します。ボールには貫通穴が加工されています。穴がパイプラインの方向と一致すると、流体は自由に通過します。 90 度回転すると、ボールの固体側がシートに押し付けられ、流れが遮断されます。ボール部とシール部を3分割したボディで構成しています。ステムはボールの回転を駆動します。ボールとシートがしっかりと接触することで、気泡が入らないシールが形成され、パイプラインの媒体を開閉します。

利点

1.分割 3 ピース構造により、パイプラインからバルブ全体を取り外すことなくインライン検査とシール交換が可能になり、メンテナンスコストを大幅に削減します。

2.フランジ接続は高い圧力定格と安定したパイプジョイントを提供します。パイプラインの分解中、バルブは固定されたままになります。

3.鍛造ステンレス鋼ボディは、腐食性媒体に対して優れた耐食性と長寿命を実現します。

4.フルポート設計により、流れ抵抗が軽減され、沈殿物の蓄積が防止されます。

5.低い作動トルクで信頼性の高いシール性能を発揮します。リモコン用自動アクチュエーターに対応。

6.モジュラー構造によりスペアパーツの互換性が高く、海外輸出プロジェクトの認証要件を満たします。

技術的パラメータ

よくある質問

Q1: この 3 ピースフランジ付きボールバルブにはどのような材料オプションがありますか?

A: 標準のボディ材質は SS304 および SS316L ステンレス鋼です。ボールとステムもステンレス製です。シート材質は標準で PTFE です。過酷な腐食性作業条件では、PFA はオプションです。

Q2: バルブはどのような圧力と温度範囲で使用できますか?

A：使用圧力：PN16 / PN25 / Class150 / Class300はオプションです。 PTFEシートにより、-20℃から180℃までの使用温度が可能です。実際の範囲は、メディアとシールの選択によって異なります。

Q3: バルブには空気圧または電動アクチュエータを取り付けることができますか?

A: はい。 ISO5211規格の取り付けプラットフォームで構築されています。手動ハンドルを空圧アクチュエータ（単動・複動）や電動アクチュエータに置き換えて遠隔自動制御が可能です。
