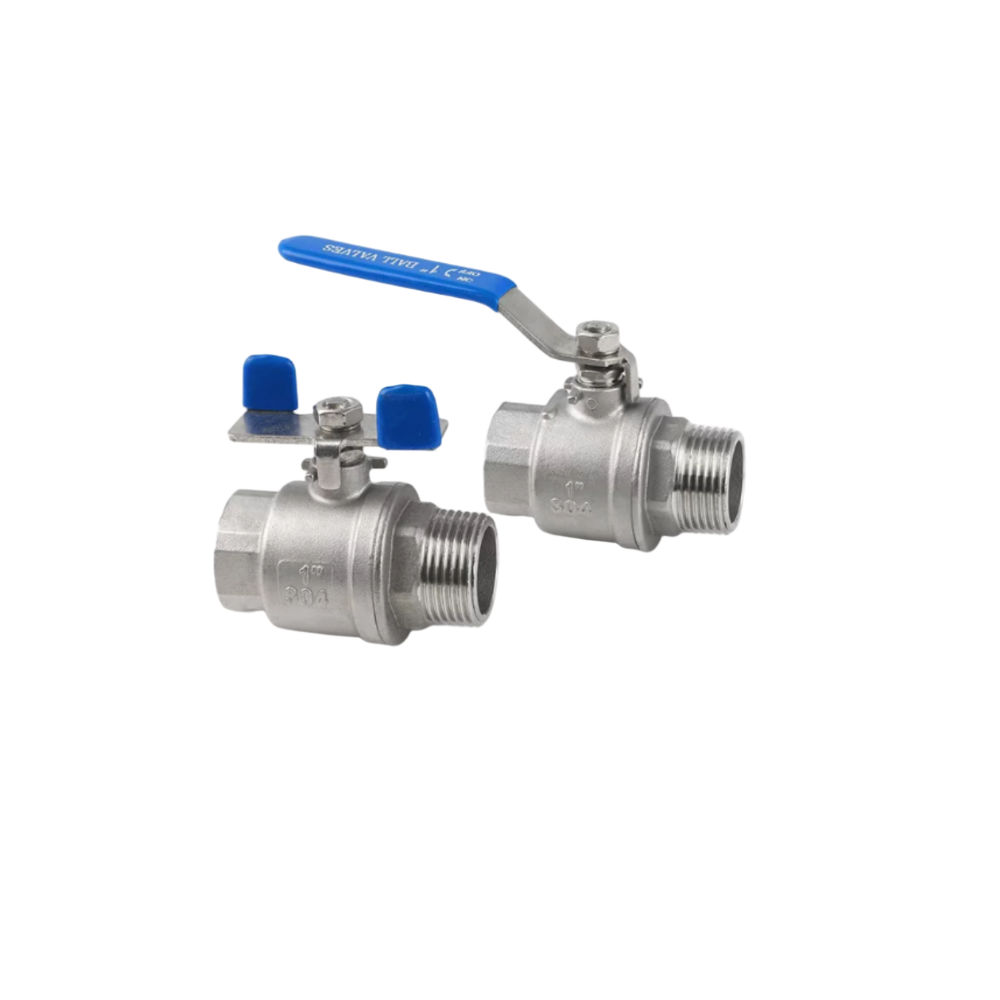

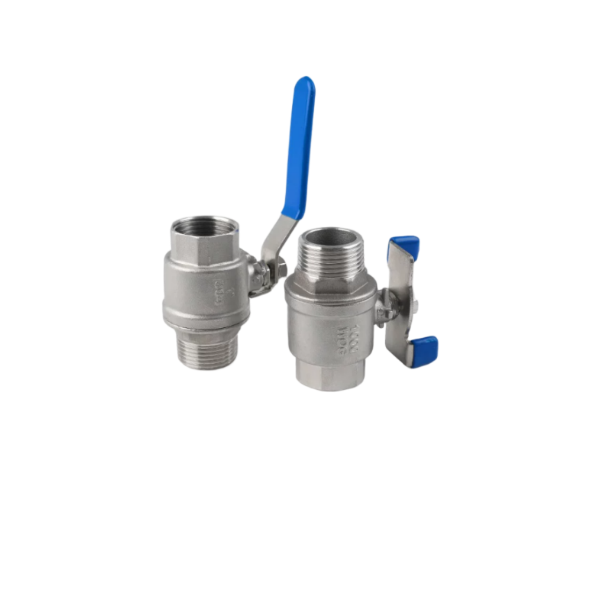

ツーピースおねじ型ボールバルブ

製品概要

このツーピース雄雌ねじボールバルブは、鍛造2ピース分割構造を採用し、両側に雄ねじと雌ねじを備えています。溶接やフランジが不要なため、小口径パイプラインの現場での迅速な設置が可能になります。ツーピース雄雌ねじボールバルブは、堅牢な構造と安定した耐圧性を備えており、軽工業、HVAC、給水および排水パイプラインで広く使用されており、輸出プロジェクトで人気のある手動流体遮断バルブとして機能します。

動作原理

ツーピース雄雌ねじボールバルブは、ステムによって駆動される内部ボールの 90° 4 分の 1 回転回転によって流体の流れを制御します。ボールの穴がパイプラインの方向と一致すると、媒体は自由に流れます。 90°回転後、ボールの表面がシートにしっかりと押し付けられ、流体を遮断し、気泡のない遮断を実現します。 1/4 回転の設計により、シンプルかつ素早いオン/オフ操作が可能になります。

材料の紹介

バルブ本体は高品質の SS304 / SS316 ステンレス鋼から CNC 加工で鍛造されており、均一な肉厚、優れた耐圧性と防錆性を備えています。精密に機械加工されたステンレススチールのボールとステムは耐摩耗性と耐ジャミング性に優れています。標準の PTFE シートは耐熱性、耐弱腐食性に優れ、摩擦係数が低いため、ツーピースおねじボールバルブの長期信頼性の高いシール性能を確保します。

利点

1.小型・軽量構造：本体を2分割にすることで小型・軽量となり、配管設置スペースを節約できます。

2.簡単で迅速な取り付け：雄ネジと雌ネジの端が溶接せずにパイプに直接接続され、建設コストを削減します。

3.優れた耐食性: 鍛造ステンレスボディは錆びにくく、水、ガス、油とさまざまな媒体に対応します。

4.優れたシール性能: PTFE ソフトシートと正確に適合したボールにより、信頼性の高い気泡のない遮断を実現します。

5.スムーズで高速な操作: 低トルクの 90° 4 分の 1 回転設計で、頻繁な開閉に適しています。

6.幅広い用途と費用対効果: 給水、HVAC、軽工業のパイプラインに適しています。ツーピースおねじ型ボールバルブは、一般産業用配管システムに適したバルブです。

技術的パラメータ

よくある質問

Q1: ツーピースおねじボールバルブの接続形式は何ですか?

A：雄ネジと雌ネジの接続。一般的なサイズは 1/4 インチから 2 インチの範囲で、小口径パイプでの組み立てや分解が簡単です。

Q2: SS304 と SS316 のどちらを選択すればよいですか?

A：SS304は水、ガス、普通油用です。耐食性を高めるため、海水およびわずかに腐食性の媒体には SS316 を推奨します。

Q3: ツーピースおねじ型ボールバルブにアクチュエータを取り付けることはできますか?

A: はい、標準の取り付けパッドが付属しており、自動制御用の空気圧または電気アクチュエータを取り付けることができます。

Q4: PTFEシートの温度範囲はどれくらいですか?

A: 標準 PTFE シートは -20℃ ～ 180℃ で動作し、ほとんどの一般的な動作条件を満たします。

Q5: 輸出注文に対してカスタマイズされたサービスを提供できますか?

A: はい、カスタムサイズ、ロック可能なハンドル、梱包、輸出書類が利用可能です。
