サニタリー3ピースバタフライバルブ

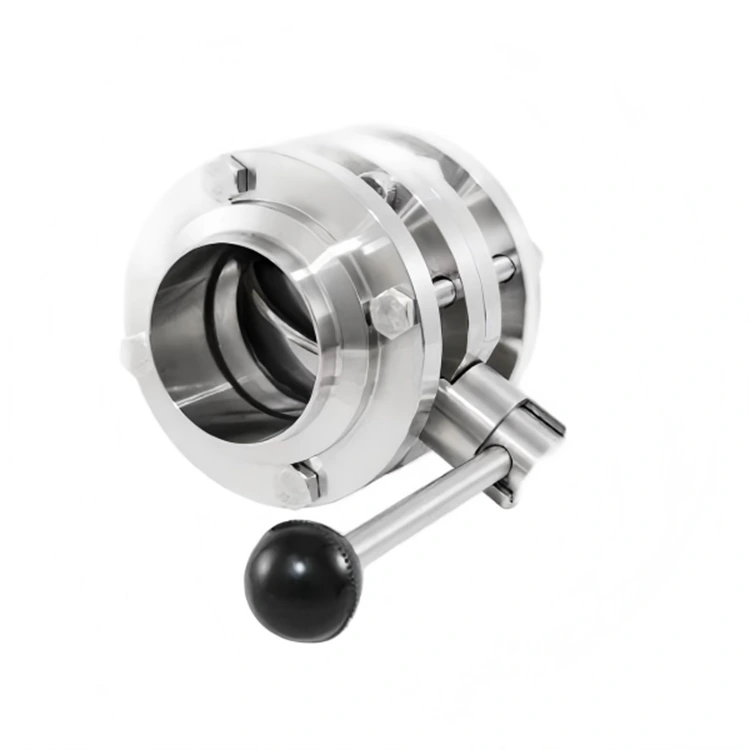

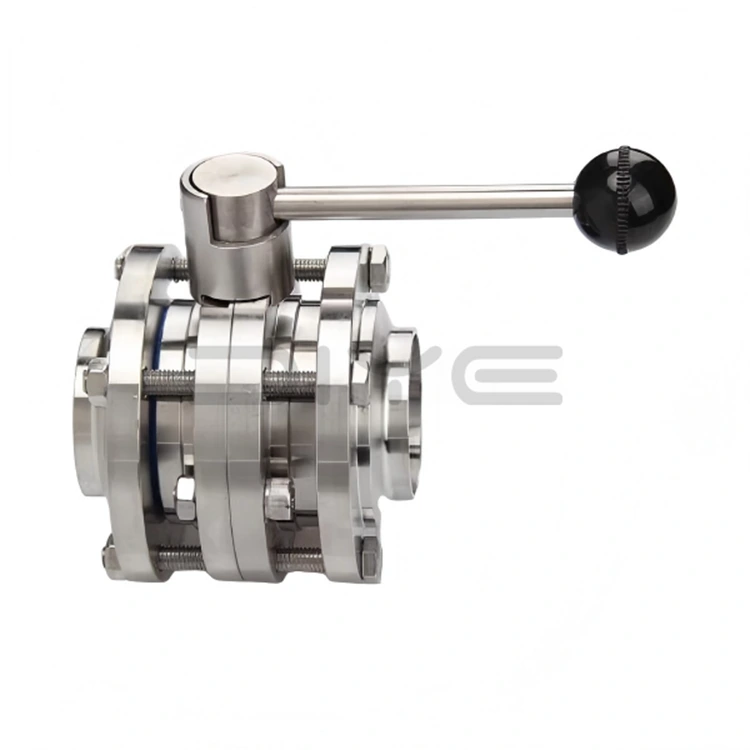

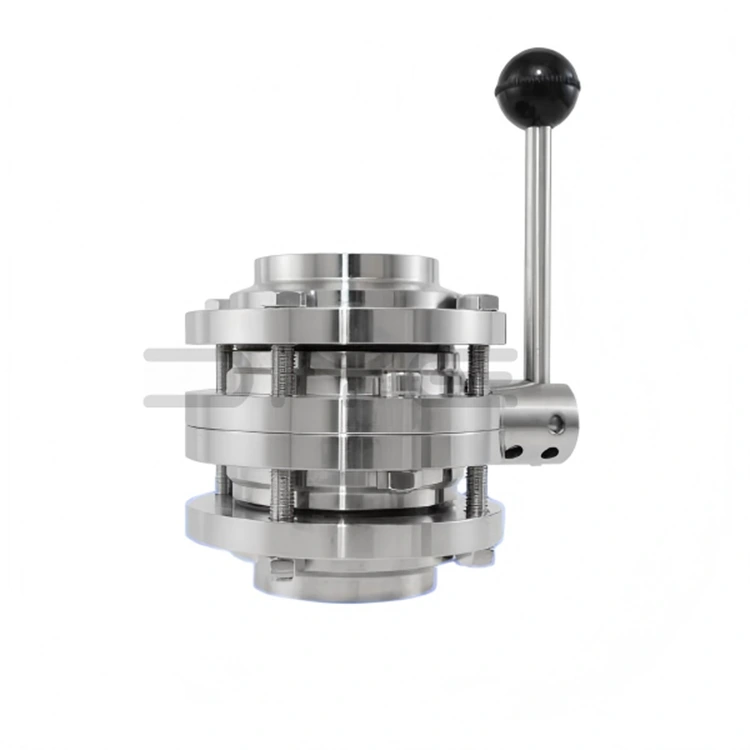

サニタリー 3 ピース バタフライ バルブは、中央のバルブ本体、両側の 2 つの接続フランジまたはクランプ、および内部のバルブ ディスク、ステム、およびシールで構成される、古典的な分割 3 ピース構造を特徴としています。一体型バタフライバルブと比較して、その最大の利点は完全に分解できることです。メンテナンスと清掃にはパイプライン全体を分解する必要はありません。両端のクランプまたはボルトを緩めるだけで、脆弱な部品を徹底的に洗浄、消毒、交換できるため、ダウンタイムとメンテナンスのコストが大幅に削減されます。

精密製造と衛生基準

サニタリー3ピースバタフライバルブは、高精度CNC加工技術を採用し、高級ステンレス鋼SUS304（1.4301）またはSUS316L（1.4404）を使用し、加工公差は±0.01mm以内に管理されています。内外面を鏡面研磨し、内壁粗さRa≦0.4μm（必要に応じて精度を上げることも可能）を実現し、デッドコーナーをなくし衛生的です。 GMP および EHEDG 基準を満たしており、CIP オンライン洗浄および SIP 高温蒸気滅菌をサポートしています。

優れた材質とシール性能

1. バルブボディ/ディスク材質: SUS304 または SUS316L ステンレス鋼、耐食性と耐久性。

2. シール材: FDA 認定の食品グレード EPDM、シリコーン (SI)、または PTFE を精密機械加工し、完璧なシールを実現します。

3. シール評価: クラス VI、双方向ゼロ漏れ、媒体の漏れと相互汚染を排除します。

4. 表面処理：電解研磨または機械研磨、Ra≤0.8μm（Ra≤0.4μmまで）、洗浄が簡単で残留物がありません。

技術パラメータとカスタマイズサービス

1.呼び径：DN10～DN150（1/2"～6"）

2.呼び圧力：PN10/16（1.0/1.6MPa）

3. 使用温度：-30℃～+150℃（シール材質による）

4.操作方法：手動マルチポジションハンドル（90°回転して開閉、流量調整可能）。自動制御用のオプションの空圧/電動アクチュエータ

5. 接続方法: クランプ、フランジ、ネジ (カスタマイズ可能)

6.規格: 3A、DIN、SMS、ISO、IDF、GB/T 2238に準拠

品質保証

中国の信頼できるサニタリー 3 ピース バタフライ バルブ メーカーとして、DIYE VALVE は生産プロセス全体を厳しく管理しています。原材料は到着時にスペクトル分析を受け、完成品は倉庫から出荷される前に圧力テスト、密閉テスト、清浄度テストを受けて、安定した信頼性の高い製品性能を保証します。

カスタマイズされたソリューション

規格外サイズ、特殊研磨精度、カスタム接続方法などのカスタマイズサービスをご提供いたします。当社のエンジニアリング チームは、お客様のニーズを組み合わせて、国際基準を満たすパーソナライズされたソリューションを提供します。

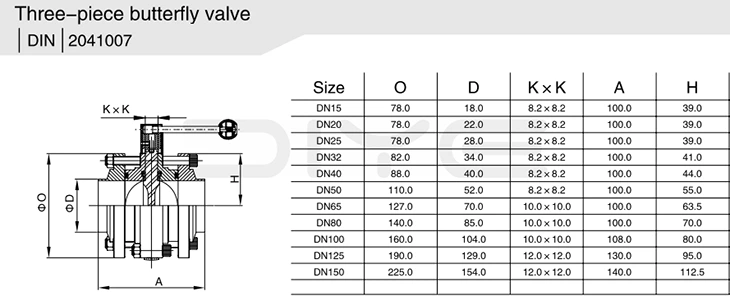

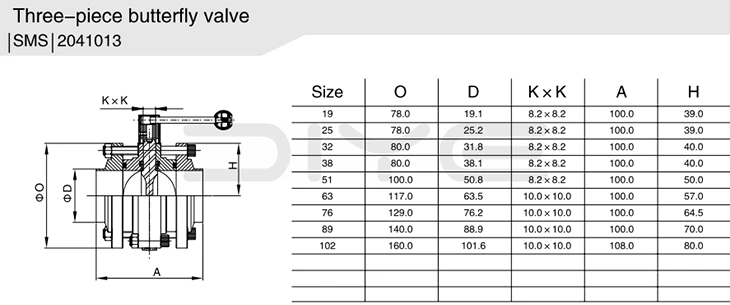

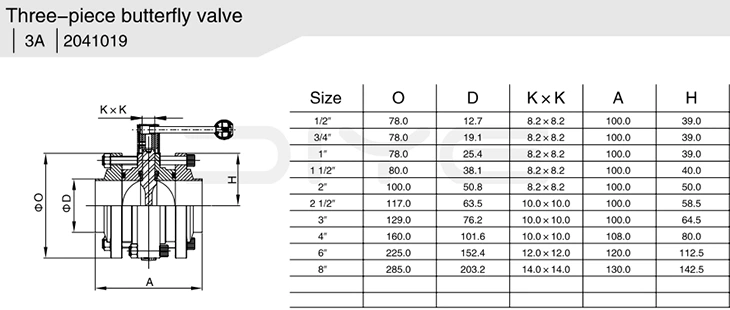

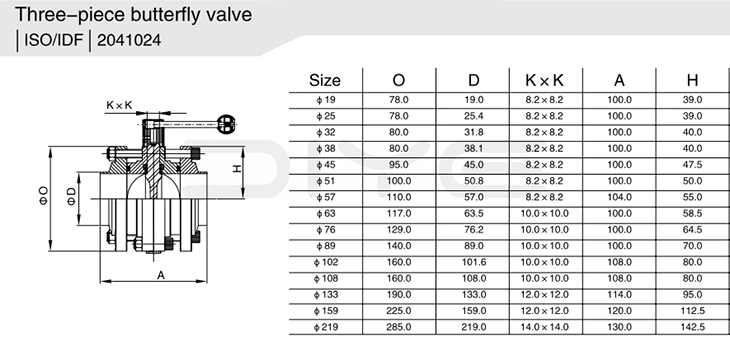

技術的パラメータ
