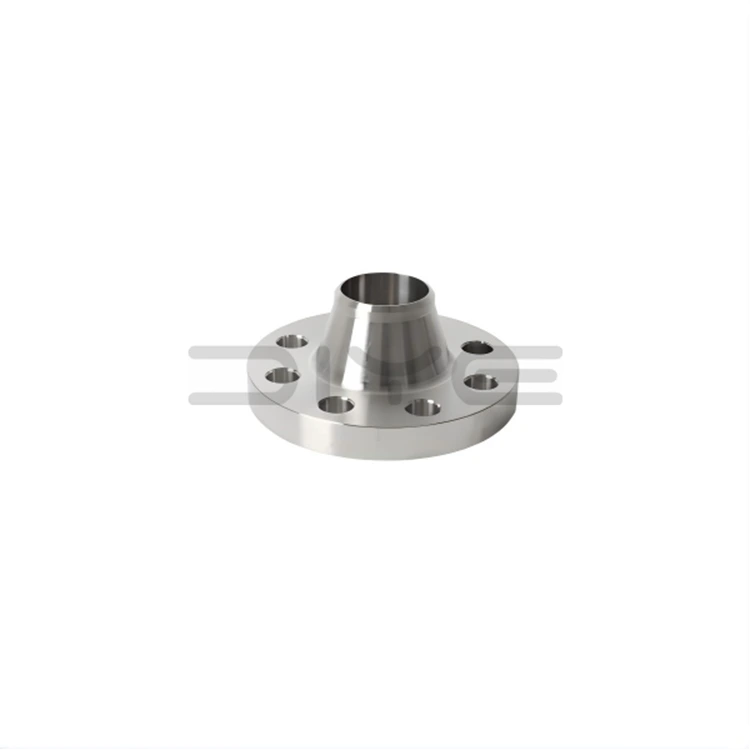

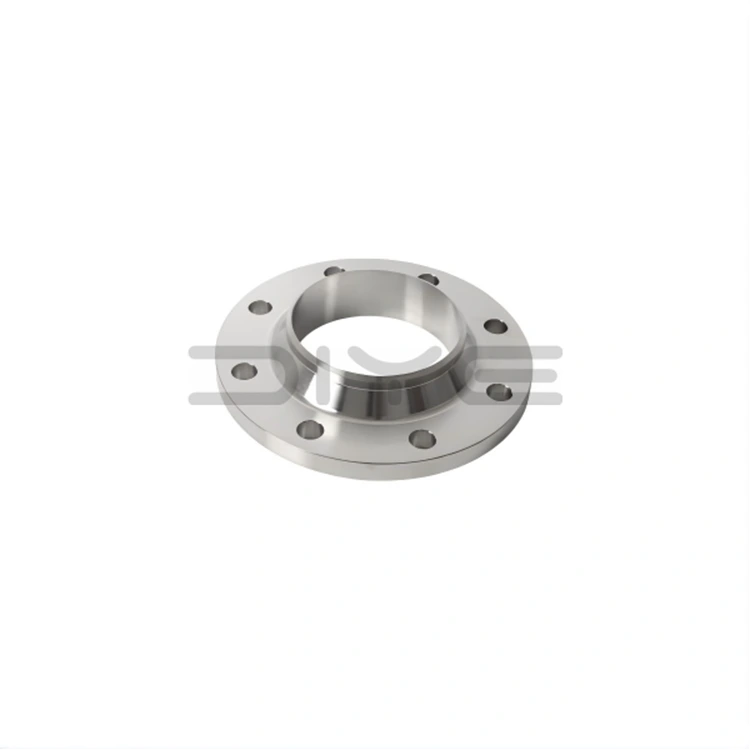

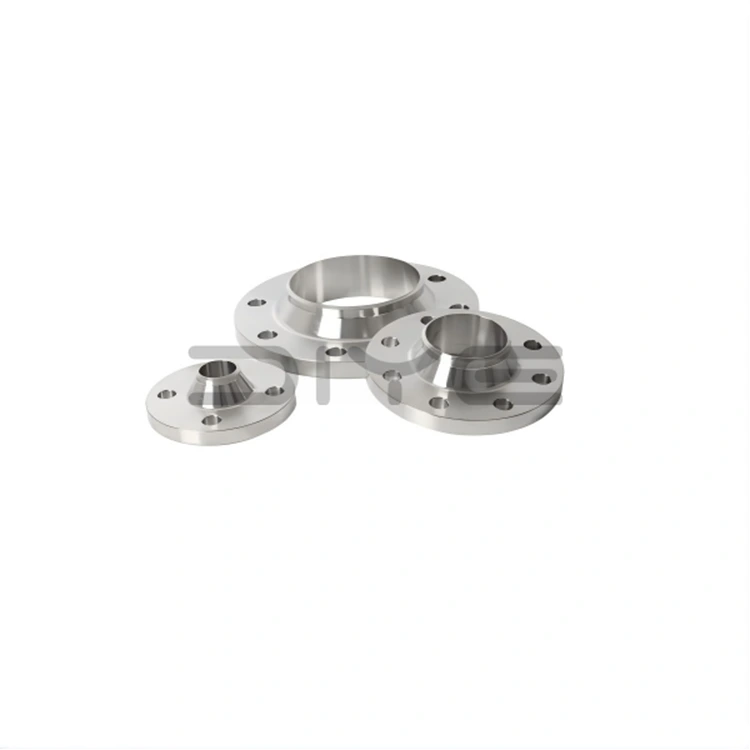

ANSI B16.5 ウェルドネックフランジ

すべての DIYE VALVE ANSI B16.5 ウェルドネック フランジは、寸法検査、材料検証、超音波試験、圧力試験などの厳格な試験を受け、ANSI B16.5 および国際品質基準に完全に準拠していることを保証します。原材料から完成品まで、当社の垂直統合された生産プロセスは、さまざまな重要な用途において一貫した製品品質、トレーサビリティ、信頼性の高いパフォーマンスを保証します。

デザインと構造

1. 規格準拠: ANSI/ASME B16.5 規格に完全準拠し、150 ～ 2500 の圧力定格および 1/2 インチ～24 インチの呼び径 (NPS) をカバーし、大口径のカスタム設計もサポートします。

2. 一体型鍛造構造: ANSI B16.5 ウェルドネック フランジは、A105 炭素鋼、F304/F316L ステンレス鋼、合金鋼などの高品質の米国標準材料から鍛造された、滑らかな移行アークを備えた長く先細りのハイネック デザインが特徴です。

3. 精密シール面: 標準の凸面 (RF)、リングジョイント面 (RJ)、粗面 (MFM) は CNC 機械加工を使用して機械加工されており、ガスケットの密着性と漏れのない性能を保証します。

4. 突合せ溶接接続: パイプラインへの完全溶け込み突合せ溶接用に設計されており、シームレスな応力伝達を確保し、ハブの底部での応力集中を排除します。

主な利点

1. 優れた温度および耐圧性: 過酷な熱サイクル、高圧、振動、および熱クリープに耐えるように特別に設計されており、最も要求の厳しい作業環境に適しています。

2. 永久的に安定したシール: 堅牢な溶接接合部と精密機械加工されたシール面により、危険で有毒な媒体環境に不可欠な永久的なメンテナンス不要のシールが提供されます。

3. 優れた構造剛性: ANSI B16.5 ウェルドネックフランジのハイネック設計により、優れた剛性、耐変形性、耐疲労性を実現し、繰り返し荷重下でも長寿命を保証します。

4. 検査可能で信頼性: 完全溶け込み溶接により非破壊検査 (NDT) が可能になり、製品の品質が厳しい業界基準を満たしていることが保証されます。

5. 充実した仕様と安定供給：自社生産により豊富な在庫とタイムリーな納期を確保し、世界中のお客様にコスト効率の高い製品を提供します。

産業用途

DIYE VALVE ANSI B16.5 ウェルドネック フランジは、次の主要なアプリケーション シナリオに推奨される標準製品です。

1. 石油およびガス産業: パイプライン、製油所、海洋プラットフォーム。

2. 化学産業: 高温、高圧、腐食性の媒体システム。

3. 発電産業: 蒸気パイプライン、ボイラー ループ、発電所補助システム。

4. 圧力容器: 最高の完全性が要求される貯蔵タンク、反応器、およびプロセス装置。

5. 高信頼性配管: 可燃性、爆発性、および毒性の高い流体を輸送するためのシステム。

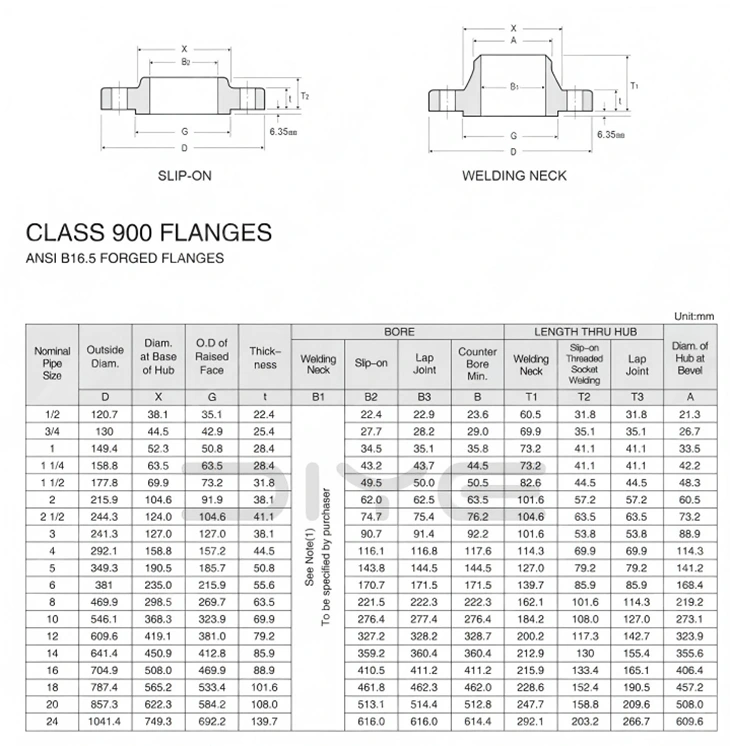

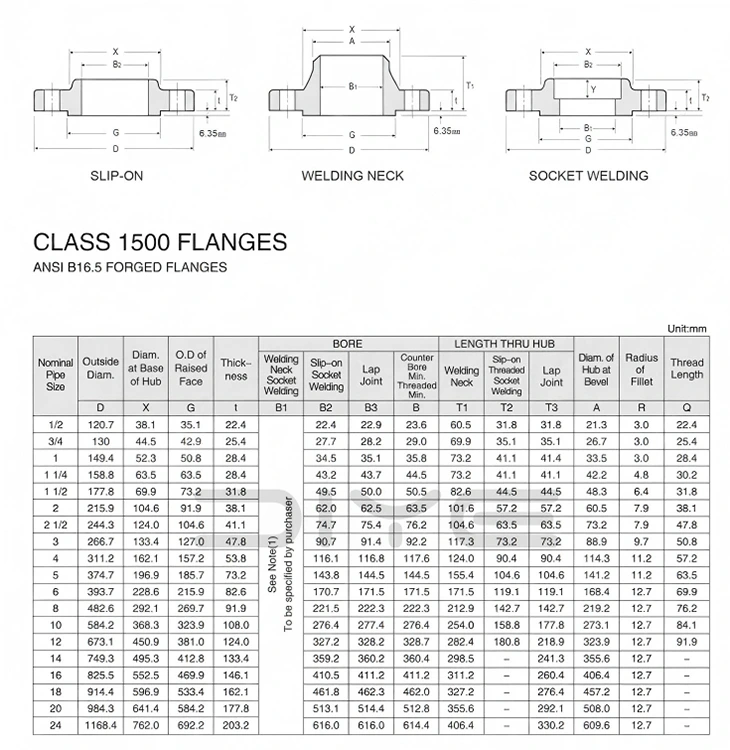

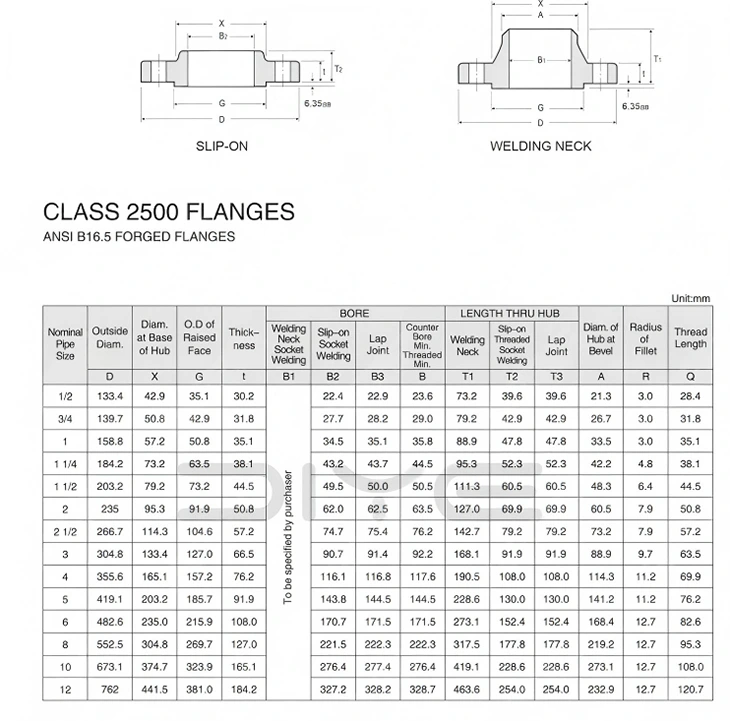

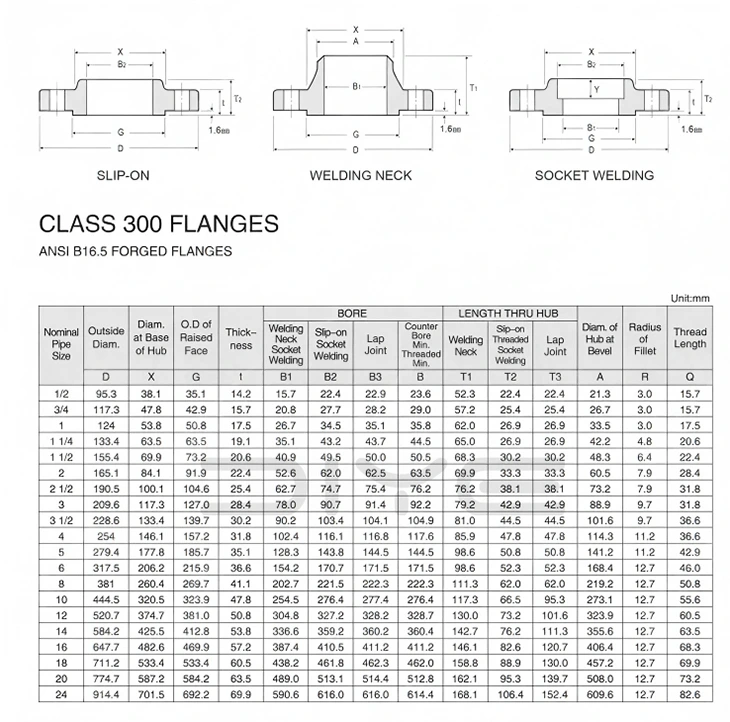

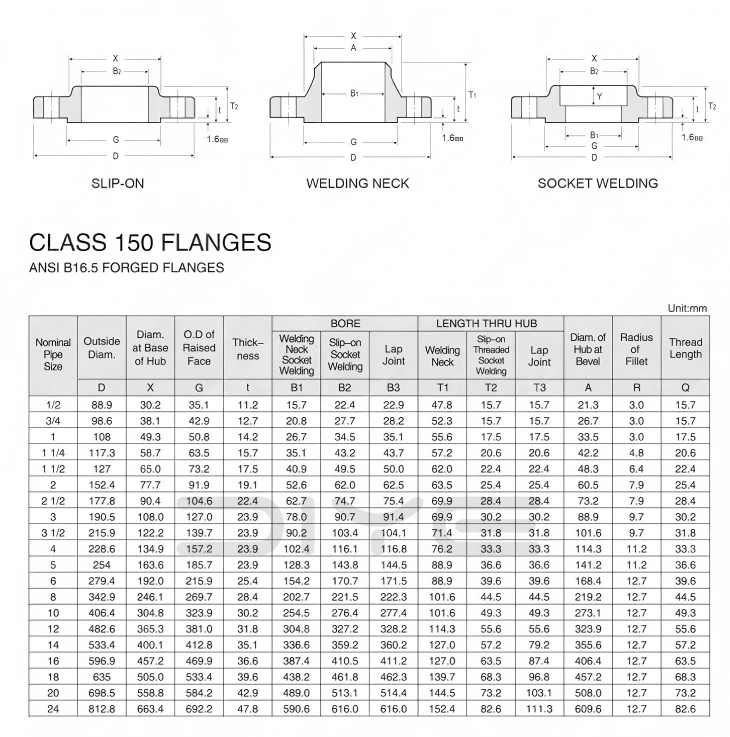

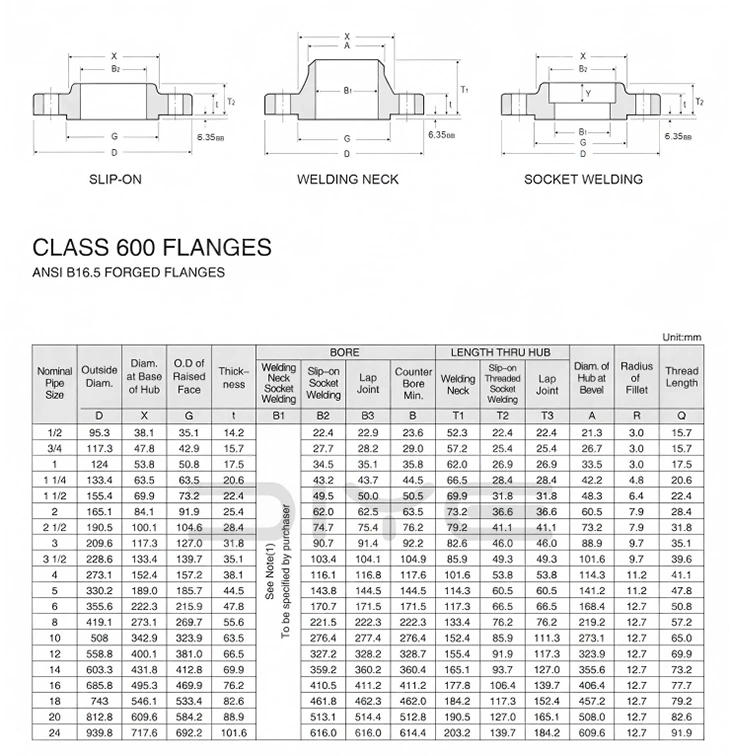

技術的パラメータ

よくある質問

Q: アメリカの標準フランジ クラスと中国の標準 PN を交換できますか?

A: 直接交換することはできません。クラスとは米国の標準圧力定格を指し、PN 公称圧力システムとは異なります。外径、ボルト穴、シール面寸法が一致していませんので、混合・接続は厳禁です。

Q: 米国標準フランジの NPS とは何ですか? DNとの対応はどうなっているのでしょうか？

A: NPS は、米国標準の呼び径 (インチ) を指します。たとえば、NPS2 = DN50 です。これは参考用です。インストールおよび注文の際には、NPS + クラスに厳密に従う必要があり、DN のみに依存することはできません。

Q: WN フランジと SO フランジの違いは何ですか?

A: WN ネック溶接フランジ: ロングネック鍛造、完全溶け込み溶接、高温および高圧に耐性があり、振動に耐性があり、主要パイプライン、圧力容器、可燃性および爆発性媒体に使用されます。

SO ネックレス突合せ溶接フランジ: ショートネックプラグ溶接、簡単な取り付け、低コスト、中圧および低圧、常温、通常のプロセスパイプラインにのみ適しています。

Q: 米国規格フランジにはどのような鋼管を使用すればよいですか?

A：炭素鋼はASTM A106/A53米国規格シームレスパイプを使用しています。ステンレス鋼はASTM A312シリーズのパイプを使用しています。
