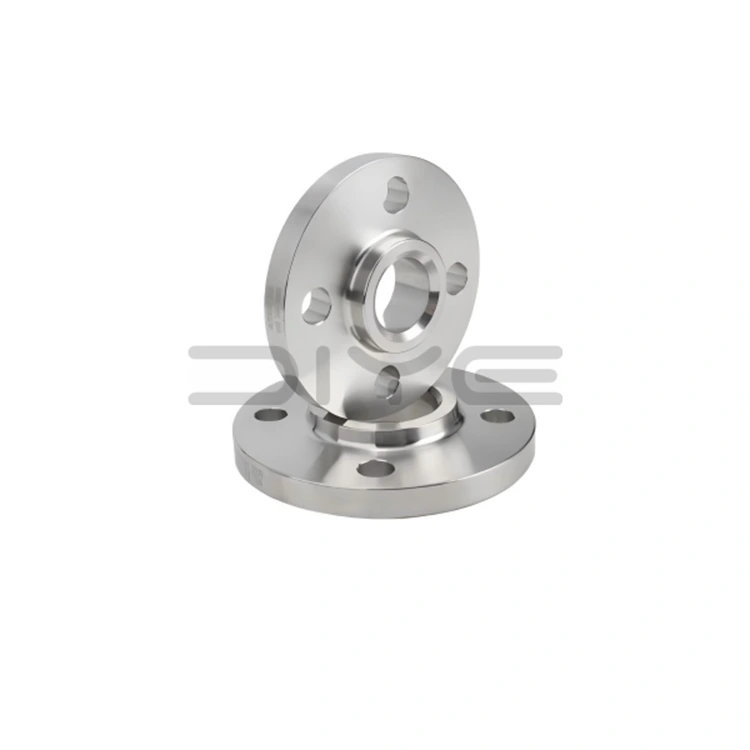

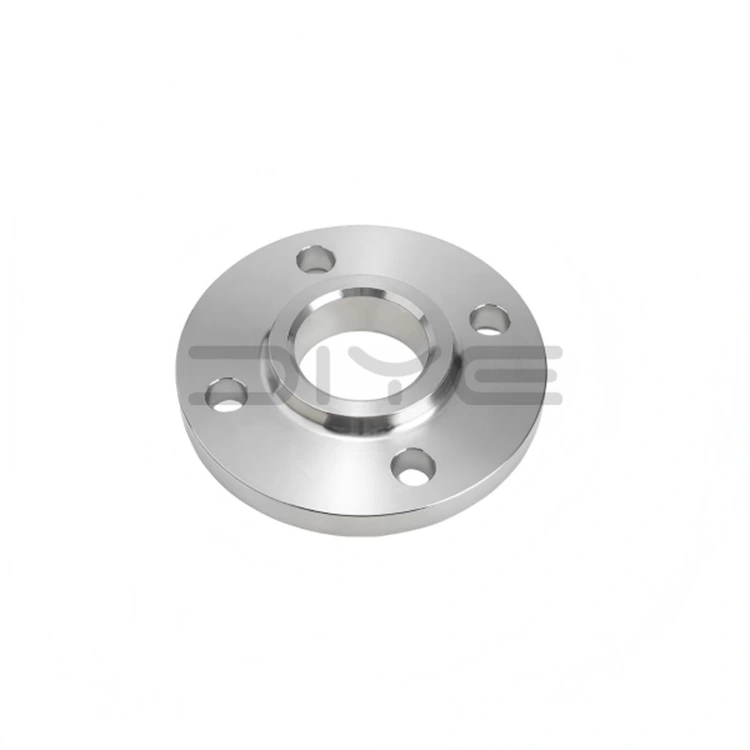

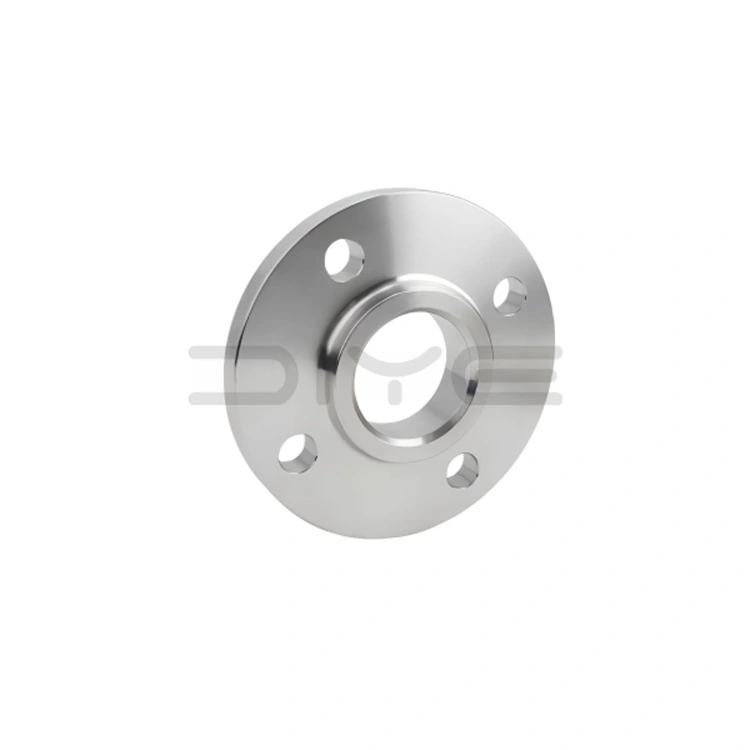

スリップオン溶接フランジ

スリップオン溶接フランジは DIYE VALVE の中核製品であり、パイプ、バルブ、ポンプ、圧力容器間の取り外し可能な接続を実現するために使用されます。シンプルな構造、取り付けの容易さ、高いコストパフォーマンスを特徴としており、産業分野で最も広く使用されているフランジタイプの1つです。

その中心的な動作原理は、ガスケットを圧縮することで信頼性の高いシールを形成し、パイプライン動作中の媒体の漏れを防ぐことです。同時に、パイプ継手の構造強度を強化し、振動や圧力に耐え、機器の検査、メンテナンス、パイプラインの変更を容易にし、システムの運用とメンテナンスのコストを削減します。

製品の仕様と規格

1. 国際規格に厳密に準拠

DIYE VALVE スリップオン溶接フランジは、ASME B16.5 (標準直径) および ASME B16.47 (大直径カスタム) 規格に厳密に準拠しています。適合するコンポーネントは ASTM 規格に準拠しており、国際的な配管システムとの互換性と互換性が保証されています。

2. 充実の仕様とカスタマイズ対応

- 圧力定格: 標準クラス 150 ～ 2500、ほとんどの低圧および中圧の動作条件をカバーします。

- 標準直径: NPS 1/2 インチ～24 インチ、従来のプロセス配管に適しています。

- カスタマイズサービス: 個別のニーズを満たすために、大径、特殊径、特殊厚さ、特殊シール面をサポートします。

3. シール面のオプション

- RF (レイズドフェイス): 一般的な従来の動作条件に適しており、最も広く使用されています。

・MFM（Mixed Face）：ガスケットの剥がれを防止し、パーティクルやエロージョンを含むメディアに適しています。

・FF（フラット）：大気圧用途、機器、ホーロー、プラスチックパイプに適しています。

主な利点

1. 高い費用対効果：シンプルな構造、低製造コスト、迅速な設置、建設時間の短縮、人件費の削減。

2.信頼性の高い性能：原材料から製造までの全プロセスにわたる厳格な品質管理、強力な耐圧性、耐振動性、および漏れ防止機能。

3.幅広い互換性：さまざまな配管材質や配管システムに適応し、国際規格に準拠しており、交換やメンテナンスが容易です。

アプリケーションシナリオ

スリップオン溶接フランジは、化学、石油、電力、HVAC、およびさまざまな産業エンジニアリング プロジェクトで広く使用されており、特に中圧および低圧の従来のプロセス パイプラインに適しています。これは、便利な設置と高い費用対効果が必要なシナリオに最適なパイプ接続の選択肢です。

付加価値サービス

1. 表面処理：製品の寿命を延ばすための酸洗および不動態化サービス、防食コーティングサービスを提供します。

2. 文書サポート: 国際貿易や現場での使用を便利にするために、多言語の技術文書と外国貿易税関文書を提供します。

3.カスタマイズサポート：専門の技術チームが、特定の顧客のニーズを満たすためにワンストップのカスタマイズされたソリューションを提供します。

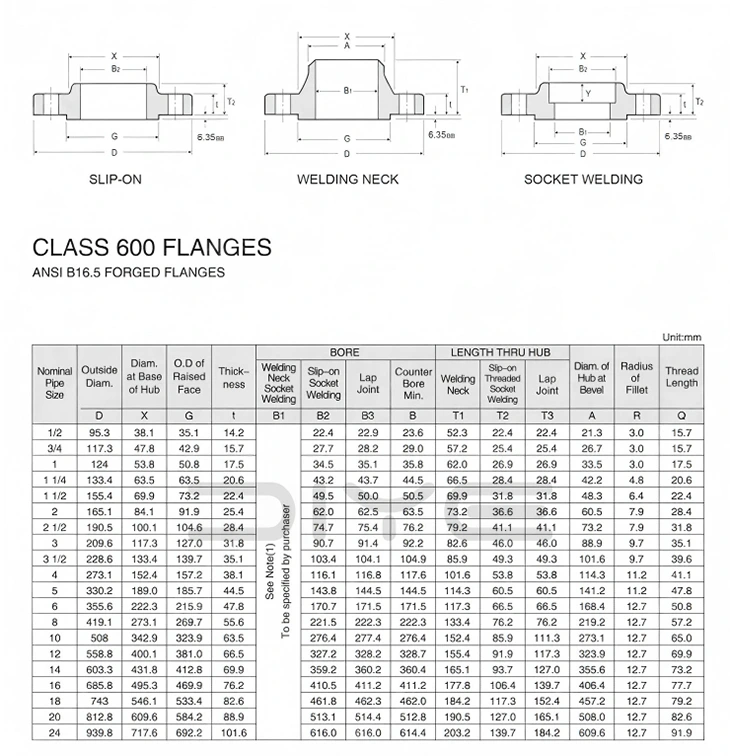

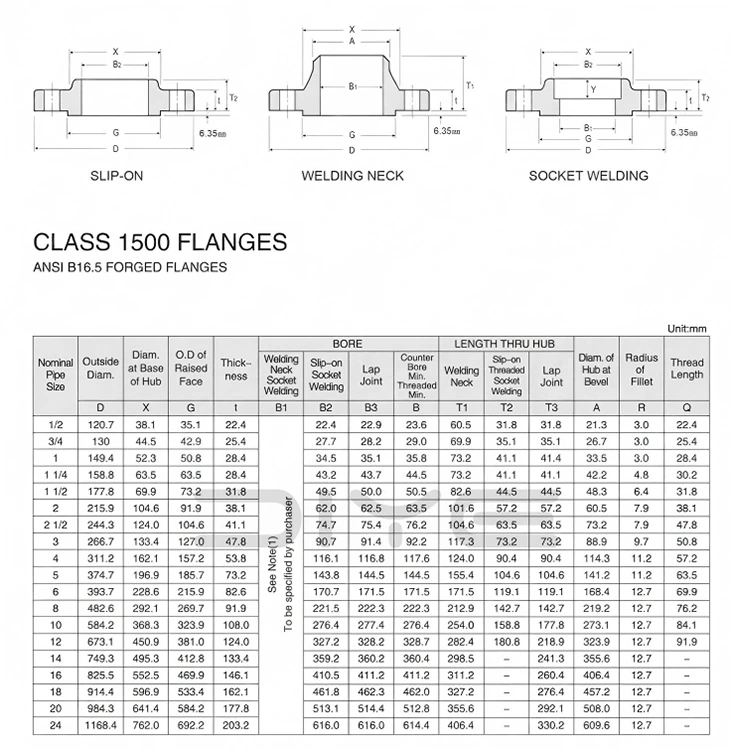

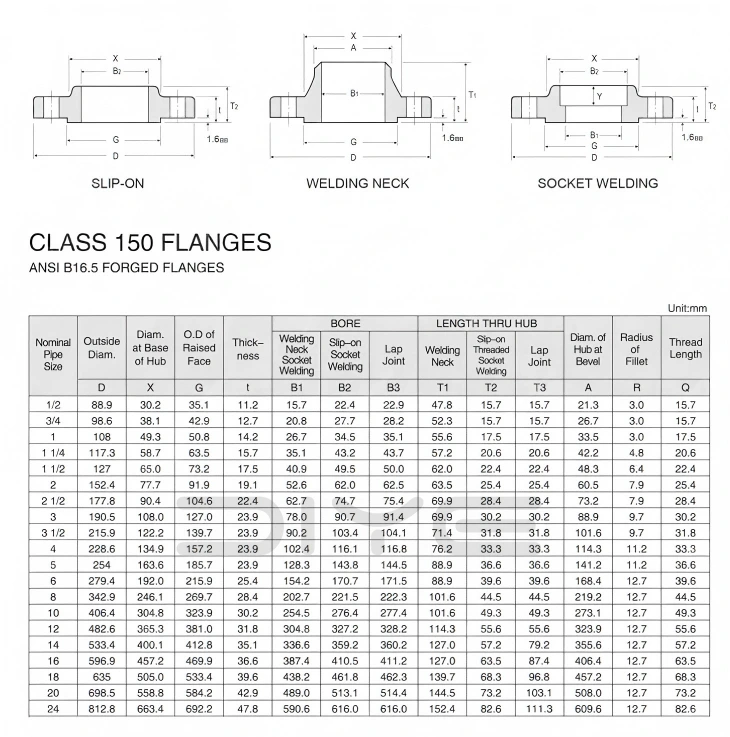

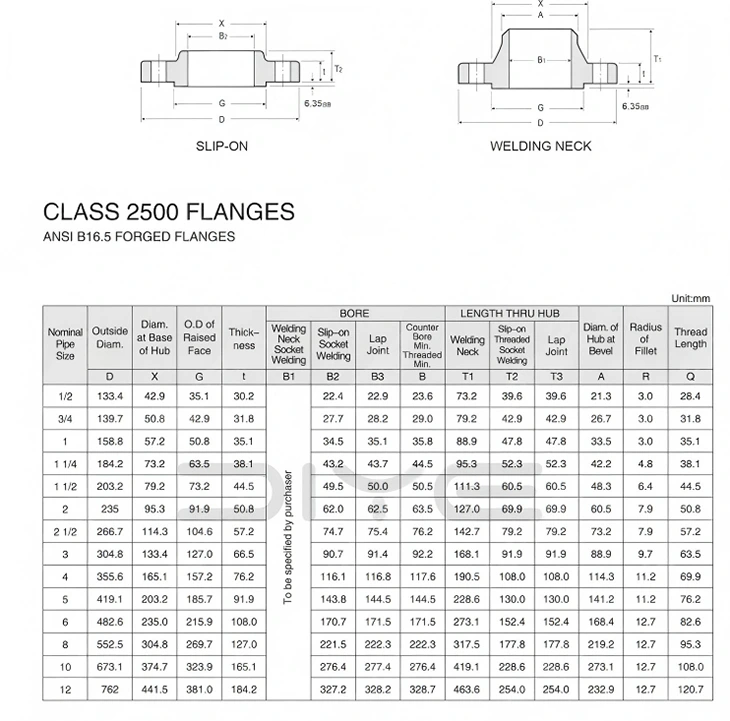

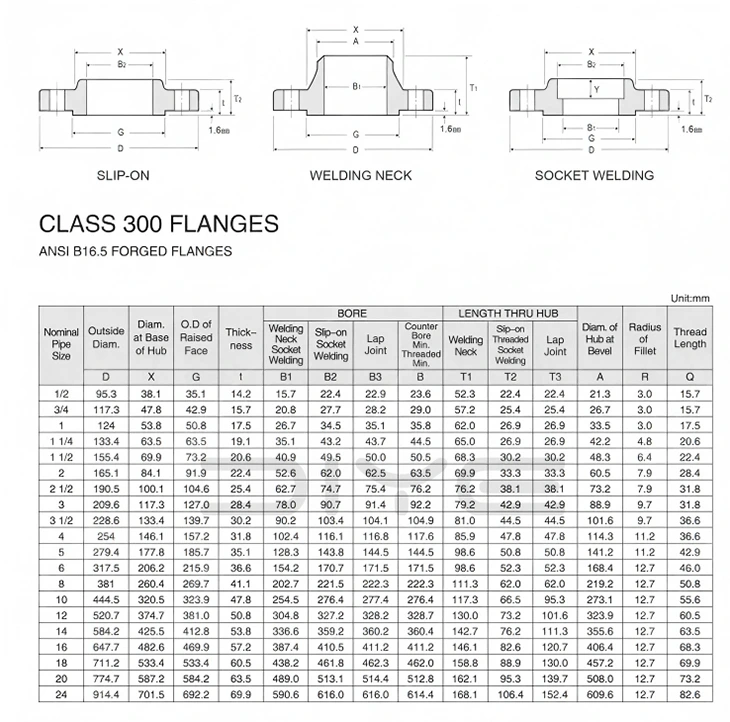

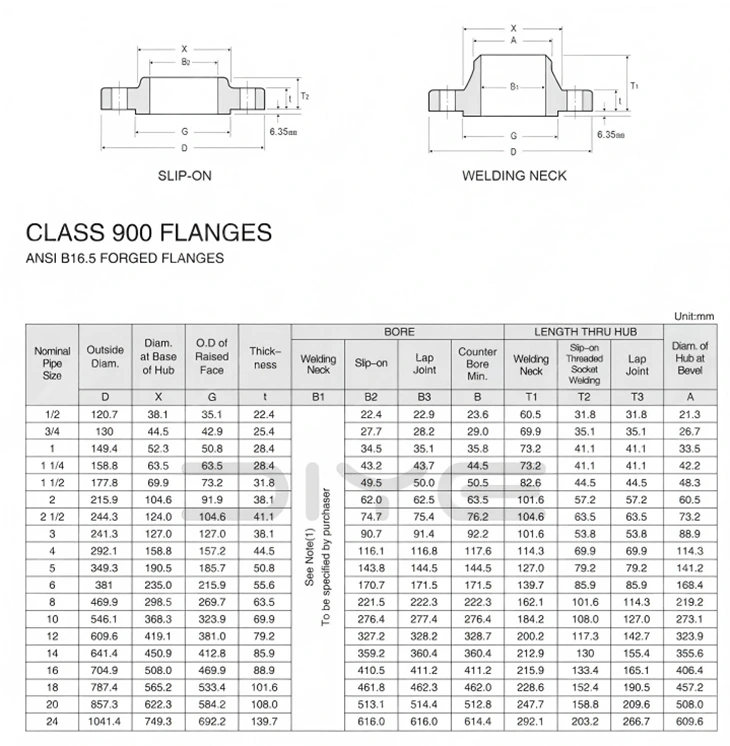

技術的パラメータ

DIYE VALVE は、フランジの生産と輸出において長年の経験を持つ中国の工場で、専門の技術チームと厳格な品質管理システムを備えており、すべてのスリップオン溶接フランジが国際規格と顧客の要件を満たしていることを保証します。当社は、世界的に信頼されるフランジサプライヤーとなるよう取り組んでいます。

よくある質問

Q: 米国標準フランジを注文する場合、どのようなパラメータを指定する必要がありますか?

A: 標準 (ASME B16.5/B16.47) + NPS サイズ + クラス圧力定格 + モデル (WN/SO/BL など) + シール面 + 材質 + 納期要件。

Q: 米国標準フランジのシール面を RF または RJ から選択するにはどうすればよいですか?

A: RF (レイズドフェイス): ユニバーサルタイプ、うず巻形ガスケットに適しており、ほとんどの中圧および低圧の作業条件に十分です。

RJ（リングジョイントフェイス）：高温高圧専用で、金属製の八角形/楕円形のリングガスケットと適合し、石油およびガスの坑口、オートクレーブ、主蒸気パイプラインに使用されます。

Q: ASME B16.5 フランジと B16.47 フランジの間の技術的な境界は何ですか?

A：B16.5：従来のパイプフランジ、NPS 1/2インチ～NPS 24インチ、石油化学およびプロセスパイプラインの主力。

B16.47：NPS＞24インチの大口径パイプラインフランジ。シリーズAとシリーズBに分かれており、長距離パイプラインやタンクファーム内の大型インターフェースに使用されます。

Q: 米国標準フランジの炭素鋼/ステンレス鋼の通常グレードは何ですか?

・炭素鋼鍛造品：A105（高温作業条件用）。

・ステンレス鍛造品：A182 F304 / F316L。

・合金鋼：A182 F11/F22（高温火力用）。

・低温鋼：A350 LF2/LF3（極低温作業条件用）。
