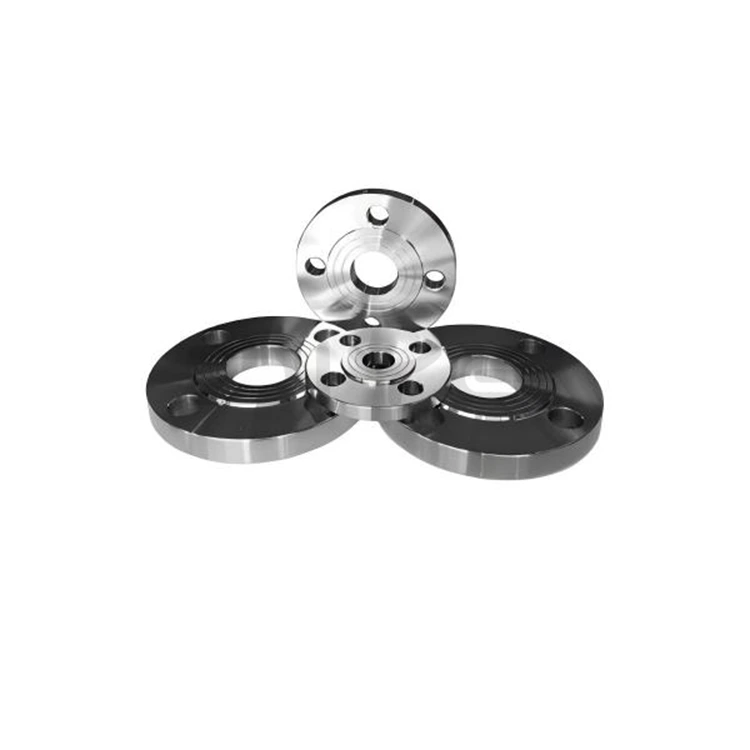

GOST 12820-80 フランジ

当社の GOST 12820-80 フランジは、2 つのコア GOST 標準システムに基づいて製造されており、伝統的なロシアと次世代のパイプライン仕様の両方と互換性のある完全な技術システムを形成しています。

1. GOST 12820-80: 中低圧鋼スリップオン フランジに特化した古典的な規格で、PN 0.1 ～ 2.5MPa、DN10 ～ 1600 に適しており、主に RF/FF シール面を備えており、従来の都市および一般産業パイプラインで広く使用されています。

2. GOST 33259-2015: 古い規格に代わる新しいユニバーサルマスター規格。すべての圧力定格 (PN1 ～ 250) と、スリップオン、ウェルドネック、ルーズ フランジ、ブラインド フランジを含むすべてのフランジ タイプをカバーし、高圧で多様化したプロジェクトのニーズに対応します。

主要な製品パラメータ

1. 圧力と直径の範囲

・呼び圧力（PN）：6段階（PN0.1、0.25、0.6、1、1.6、2.5）、0.1～2.5MPaの使用条件をカバーします。

- 呼び径 (DN): DN10 ～ 1600 (1/2 インチ ～ 64 インチ)、主流の工業用配管仕様に適合。

2. シール面の種類

- 標準タイプ: RF (レイズドフェイス、タイプ 02)、ウォーターライン付き、粗さ Ra≤3.2μm。 FF (平面、タイプ 01) フランジ面と面一です。

- オプションのタイプ: MFM (レイズド フェイス)、TG (タング & グルーブ)、高圧/腐食環境に適しています。

3. 材料の選択

主流のロシア規格と国際的に同等の材料を使用し、GOST 12816-80 規格に準拠しています。

- ステンレス鋼: 08X18H10 (304)、10X17H13M2T (316L)、12X18H10T (321)。

- 炭素鋼: St20、St35; Low Alloy Steel: 16Mn.

生産と品質保証

1. 生産管理

- 外径、内径、ボルト穴の中心距離、厚さ、シール面の高さを含む寸法精度は、標準表に厳密に準拠しています。

- 高度な CNC 機械加工および鍛造プロセスにより、安定した製品性能と高い一貫性が保証されます。

2. 品質検査

・全品検査：目視検査、寸法測定、公称圧力1.5倍の水圧試験。

- 完全な認証: GOST 材料証明書、EAC 認証、および品質検査レポートがバッチごとに提供されます。

フランジタイプの適用範囲:

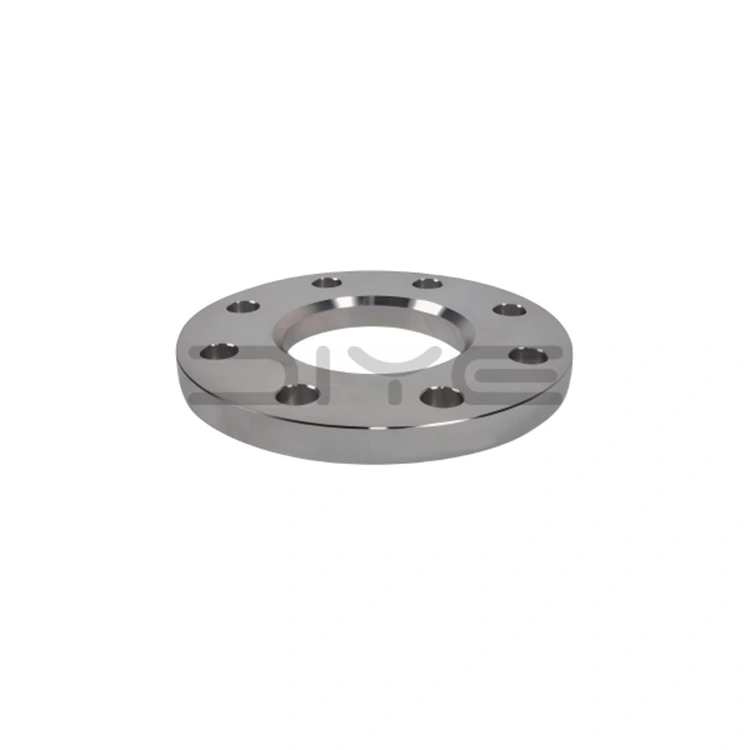

1. 01: 平面フランジ (PL、GOST 12820-80 コアタイプ)

2.02：ソケットフランジ（SO）

3.03：ルーズフランジ（LJ）

4. 04：ルーズバットフランジ（LJ）

5. 05：バットフランジ（WN、GOST 12821-80準拠）

6.06:ブラインドフランジ(BL)

カスタマイズとサポート サービス:

1. 非標準のカスタマイズ: サイズ、材質、シール面はプロジェクトの図面に従ってカスタマイズできます。

2. ワンストップ供給: 適合する GOST ファスナーとシールを提供し、調達プロセスを簡素化し、互換性を確保します。

3. 市場適応性: 製品はロシアおよび CIS 市場基準に完全に準拠しており、長期プロジェクトや外国貿易協力に適しています。

DIYE VALVE GOST 12820-80 フランジは、プロフェッショナルな製造、規格準拠、信頼性の高い品質を兼ね備えており、ロシア、CIS、中央アジアの市場における低圧および中圧のパイプライン接続に推奨される製品となっています。私たちは品質第一、顧客第一の原則を堅持し、グローバルパートナーに安定供給と技術サポートを提供します。

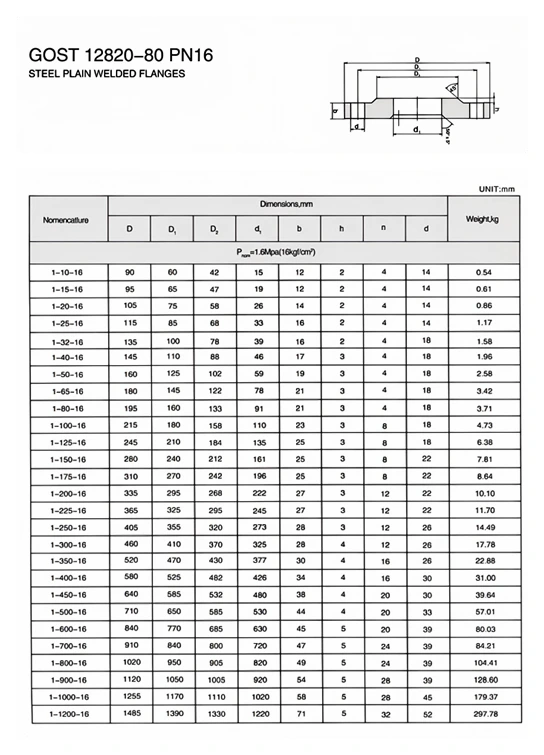

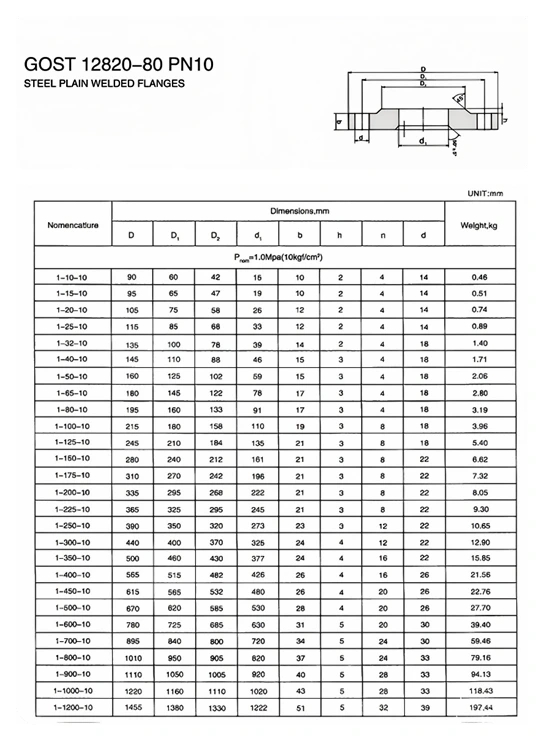

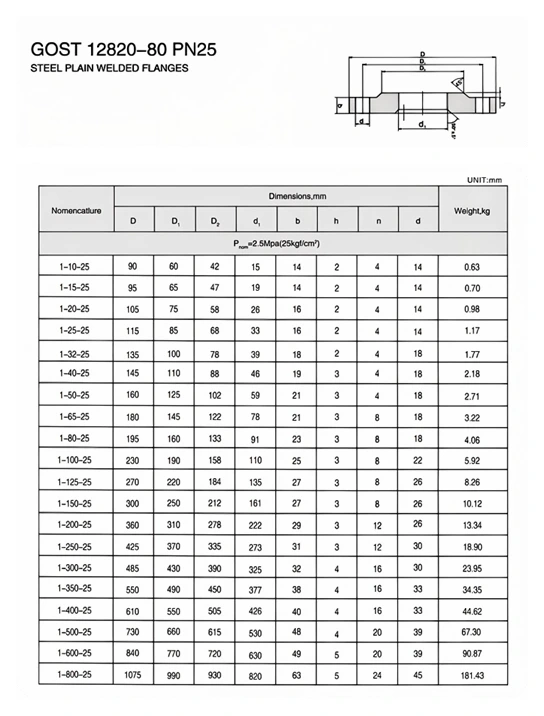

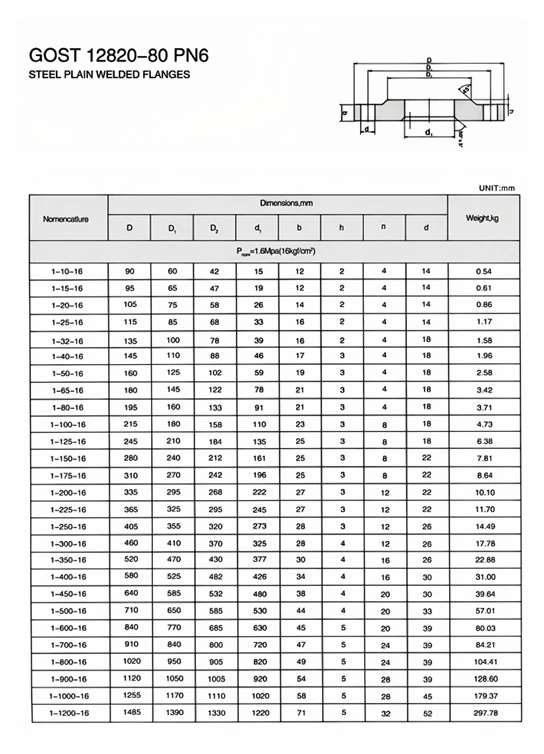

技術仕様

よくある質問

Q: GOST 12820-80 フランジの共通コア規格は何ですか?

A: GOST 12820-80 は古典的な古い規格で、中圧および低圧鋼のスリップオン フランジに特化しています。 GOST 33259-2015は一般マスター規格の新バージョンで、古いシステムを完全に置き換え、すべての圧力レベルとすべてのタイプのフランジをカバーし、現代のロシア企業およびEAC認証プロジェクトとドッキングしています。

Q: 2 つの規格を置き換えたり、相互にドッキングしたりすることはできますか?

A: 従来のサイズは互換性がありますが、高圧、シール面、肉厚、ボルトのパラメータについては、GOST 33259-2015 が優先されます。 GOST 12820-80は古い機器のメンテナンスに使用でき、新しい建設プロジェクトには2015年の新しい規格を実装する必要があります。

Q: GOST スリップオン フランジとウェルドネック フランジのどちらを選択すればよいですか?

A: GOST 12820-80 スリップオン フランジは、常温、中圧、低圧、一般的な給水および排水/プロセス パイプラインに適しています。 GOST 33259-2015 溶接ネック フランジは、高温および高圧耐性、防振性があり、石油およびガス、化学産業、主蒸気およびその他の高リスクのパイプラインに使用されます。

Q: What are the common sealing surface types of GOST 12820-80 Flanges?

A: RF (レイズドフェイス、最も一般的に使用される)、FF (フラットフェイス)、MFM (オス-メスフェイス)、TG (タングアンドグルーブフェイス)、RJ (リングジョイントフェイス、新規格のハイエンド構成、高温高圧メタルシール専用)。

Q: GOST 12820-80 フランジに適合するパイプラインとボルトは何ですか?

A：GOST標準鋼管およびGOST特殊ボルトとナットに適合します。ガスケットはGOST規格のゴムガスケット、うず巻形ガスケット、金属リングガスケットから選択されます。完全なマッチングにより漏れを防ぎます。
